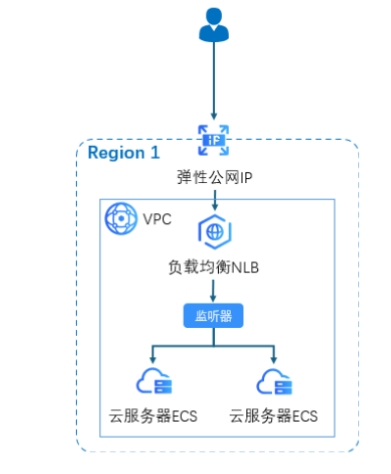

本章将指引您快速创建一个网络型负载均衡NLB实例，实现IPv4服务的负载均衡。

前提条件

您已经创建了专有网络VPC、云服务器ECS、弹性公网IP等相关实例，并在ECS上搭建了后端服务。

具体操作可参见专有网络VPC产品文档、云服务器ECS产品文档、弹性公网IP产品文档。

配置流程

配置步骤如下：

创建网络型负载均衡NLB实例

创建服务器组并添加后端服务器

创建TCP监听器

步骤一：创建网络型负载均衡NLB实例

(1)登录控制台。

(2)单击“云服务”页签，在“网络”分类下选择“网络负载均衡 NLB”，进入NLB实例页面。

(3)在NLB实例页面，单击页面右上角的“新建网络负载均衡”，进入新建网络负载均衡页面。

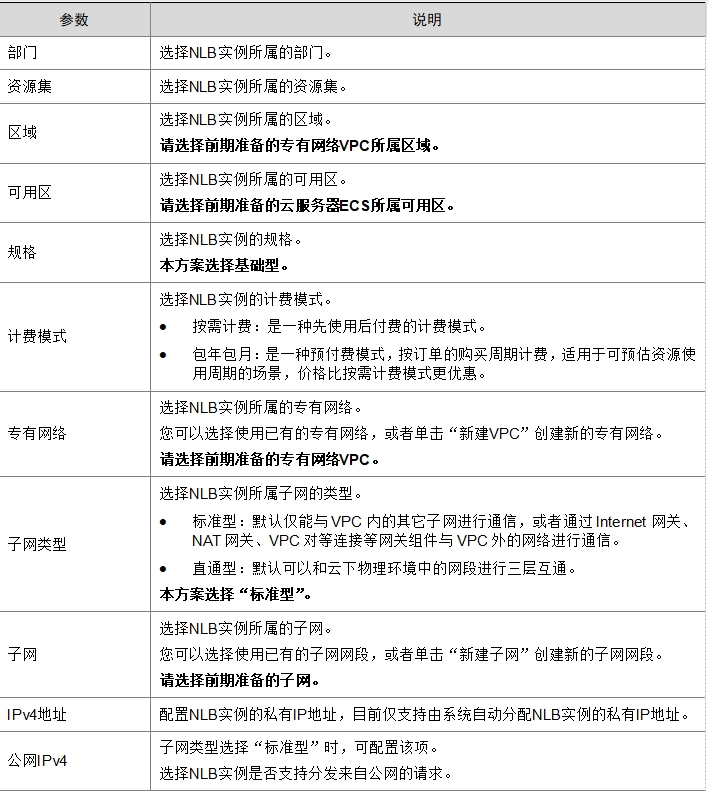

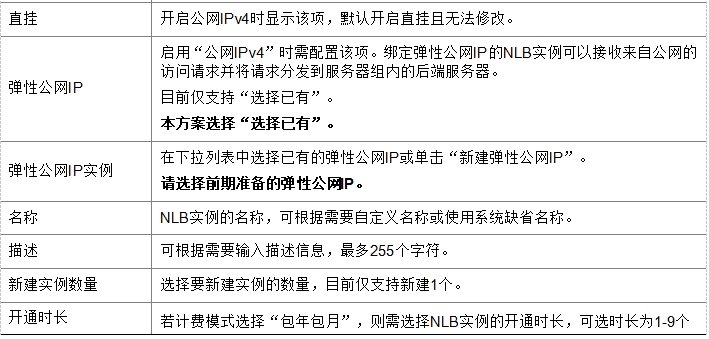

根据下表中的参数说明进行配置。

(5)单击“下一步”，进入确认配置页面。

(6)确认要创建的NLB实例信息无误后，单击“确定新建”，完成新建NLB实例操作。

步骤二：创建服务器组并添加云服务器ECS实例

(1)在NLB实例页面，单击左侧导航栏的“NLB服务器组”，进入NLB服务器组页面。

(2)单击“新建服务器组”，进入新建服务器组页面。

(3)根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建服务器组操作。

(5)单击服务器组ID，进入服务器组详情页面。

(6)在服务器列表页签，单击“添加服务器”，弹出添加服务器窗口。

(7)选择前期准备的云服务器ECS实例，单击“下一步”。

(8)在修改参数页面，批量或单个配置后端服务器的参数：

端口：后端服务器处理访问请求的端口，范围为1~65535。

权重：后端服务器的权重值，范围为0~100。权重越高的云服务器将被分配到更多的访问请求，新的请求不会转发到权重为0的后端服务器上。

(9)单击“确定”，页面显示添加结果。

(10)单击“关闭”，关闭添加服务器窗口。

步骤三：创建监听器

(1)单击NLB实例的ID，进入NLB实例基本信息页面。

(2)单击左侧导航栏中的“监听器”，进入监听器页面。

(3)单击“新建监听器”，弹出新建监听器窗口。

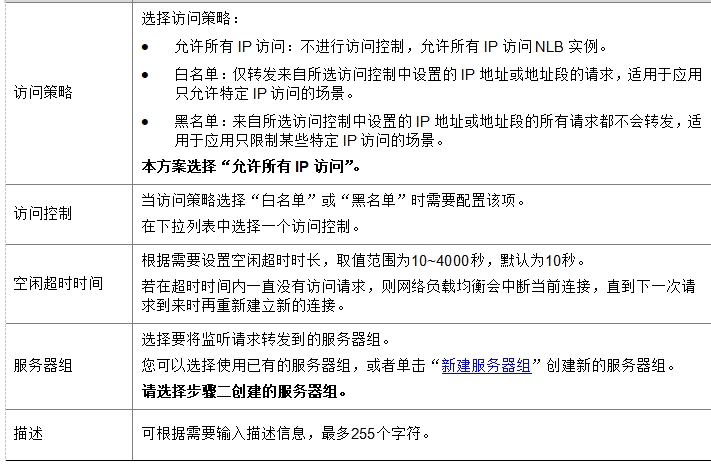

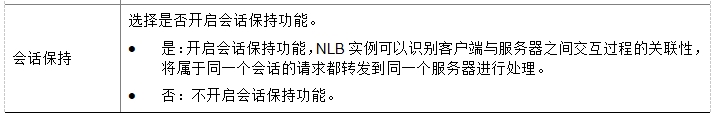

(4)根据下表中的参数说明进行配置。

(5)单击“确定”，完成新建TCP监听器。

访问测试

通过PC机，执行” telnet 弹性公网IP 80”命令，测试是否能够通过公网访问后端挂载的服务器。
