用户通过单专线静态路由访问云上VPC
本章介绍如何通过单专线的静态路由模式实现客户本地数据中心和云上VPC互联。
涉及产品
专有网络VPC、云服务器ECS、边界网关BGW、云专线DC

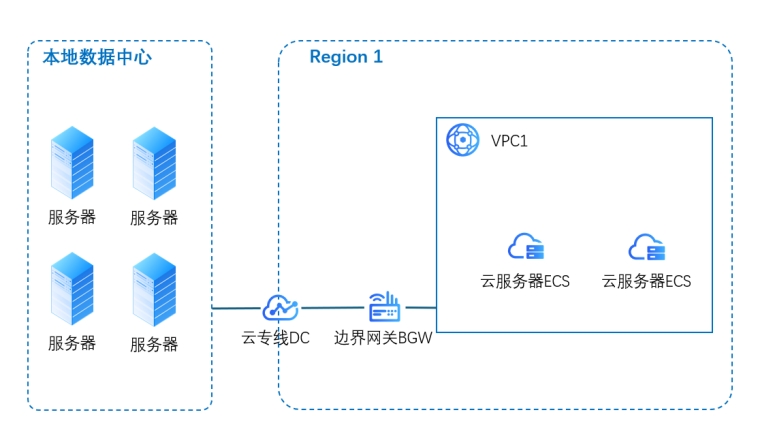

方案架构
操作步骤
前期准备：
云上创建专有网络VPC、云服务器ECS实例。
步骤一：创建“物理连接”实例
(1)登录控制台。
(2)单击“云服务”页签，在“网络”分类下选择“云专线 DC”，进入物理连接页面。
(3)在物理连接页面，单击页面右上角的“新建物理连接”，进入新建物理连接页面。

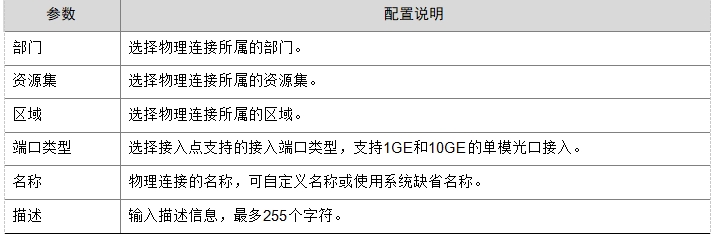

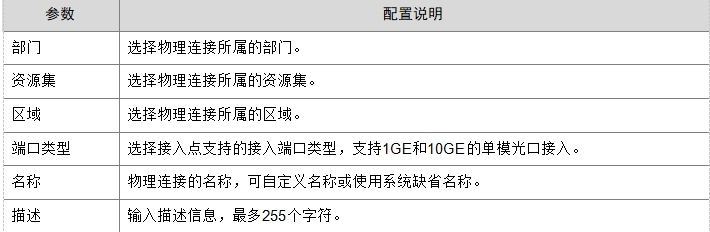

(4)根据下表中的参数说明进行配置。
(5)单击“新建”，完成新建物理连接操作。
步骤二：创建“边界网关”实例
(1)登录控制台。
(2)单击“云服务”页签，在“网络”分类下选择“边界网关 BGW”，进入BGW实例页面。
(3)在BGW实例页面，单击页面右上角的“新建边界网关”，进入新建边界网关页面。

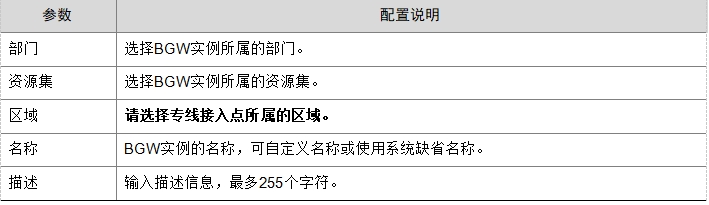

(4)根据下表中的参数说明进行配置。
(5)单击“新建”，完成新建BGW实例操作。
步骤三：创建“虚拟接口”
(1)在边界网关BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。
(2)单击页面右上角的“新建虚拟接口”，进入新建虚拟接口页面。

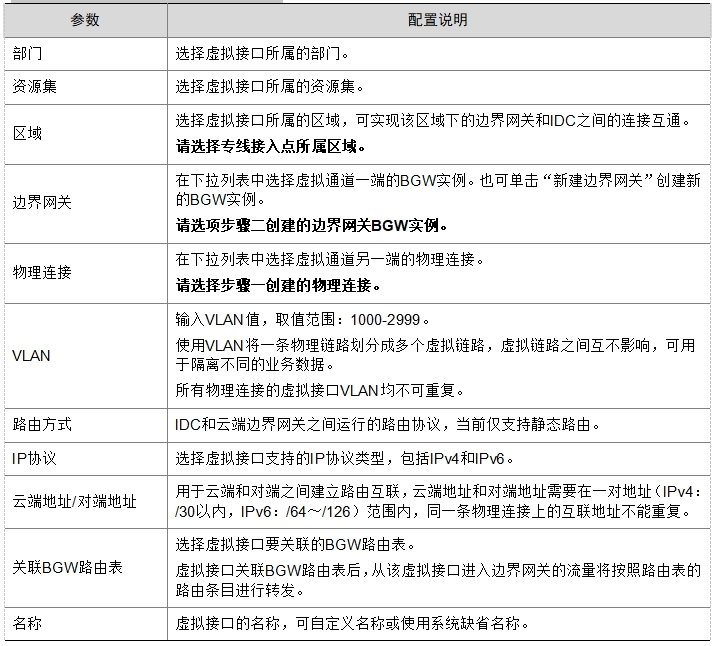

(3)根据下表中的参数说明进行配置。
(4)单击“新建”，完成新建虚拟接口操作。
步骤四：创建“VPC连接”
(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。
(2)单击页面右上角的“新建VPC连接”，进入新建VPC连接页面。

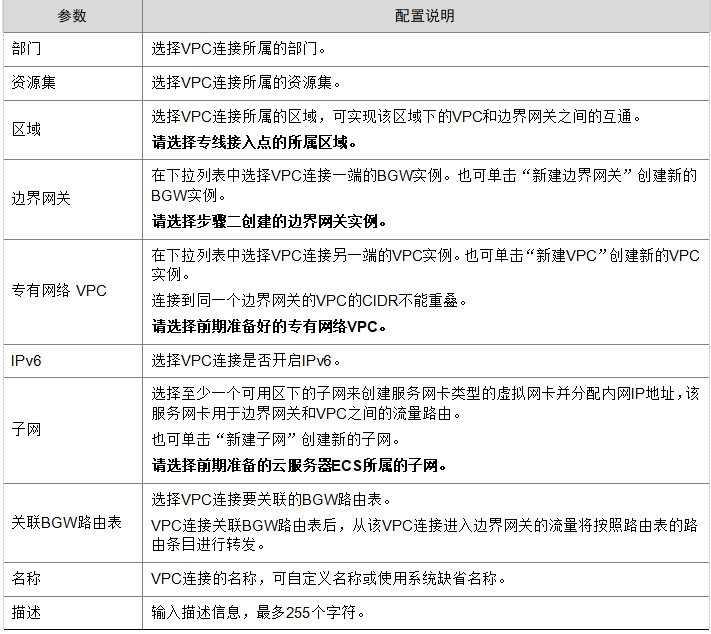

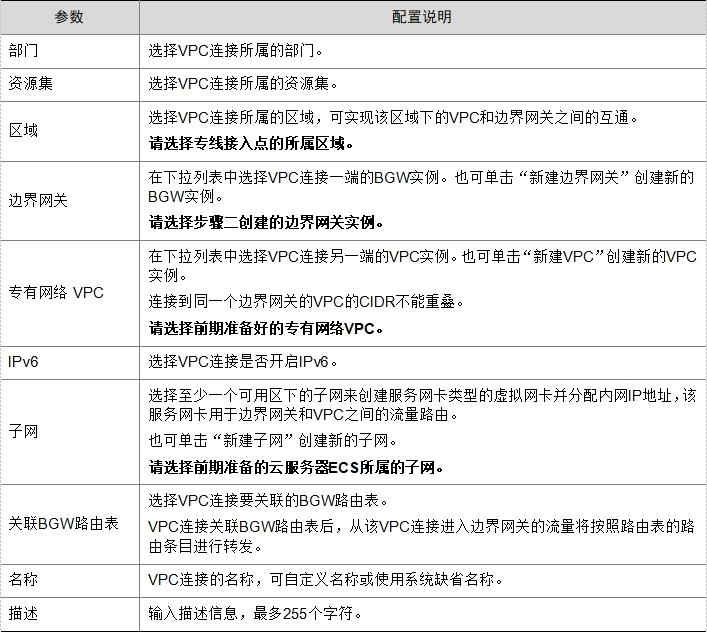

(3)根据下表中的参数说明进行配置。
(4)单击“新建”，完成新建VPC连接操作。
步骤五：配置双向静态路由
(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。
(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。
(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。
(4)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。

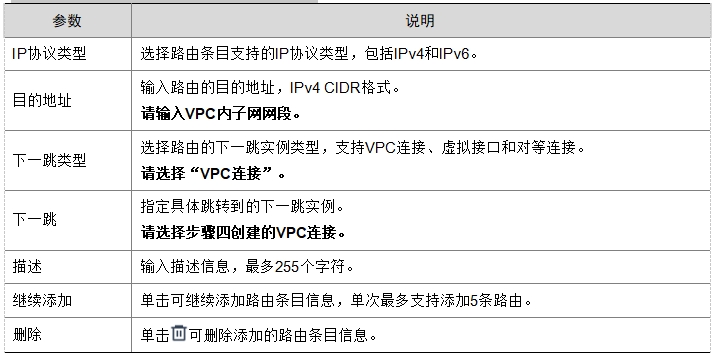

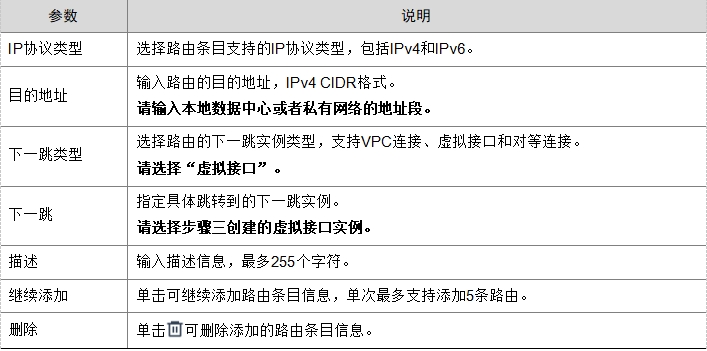

(5)根据下表中的参数说明配置路由信息。
(6)单击“确定”，完成添加静态路由。
(7)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。

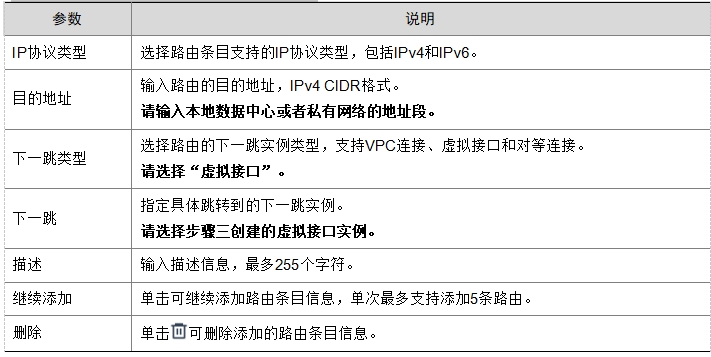

(8)根据下表中的参数说明配置路由信息。
(9)单击“确定”，完成添加静态路由。
用户通过单专线静态路由访问云上多个VPC
本章介绍如何通过单专线的静态路由模式实现客户本地数据中心和云上VPC互联。
涉及产品
专有网络VPC、云服务器ECS、边界网关BGW、云专线DC
方案架构
操作步骤
前期准备：
云上创建两个专有网络VPC、多台云服务器ECS实例。
步骤一：创建“物理连接”实例
(1)登录控制台。
(2)单击“云服务”页签，在“网络”分类下选择“云专线 DC”，进入物理连接页面。
(3)在物理连接页面，单击页面右上角的“新建物理连接”，进入新建物理连接页面。
(4)根据下表中的参数说明进行配置。
(5)单击“新建”，完成新建物理连接操作。
步骤二：创建“边界网关”实例
(6)登录控制台。
(7)单击“云服务”页签，在“网络”分类下选择“边界网关 BGW”，进入BGW实例页面。
(8)在BGW实例页面，单击页面右上角的“新建边界网关”，进入新建边界网关页面。
(9)根据下表中的参数说明进行配置。
(10)单击“新建”，完成新建BGW实例操作。
步骤三：创建“虚拟接口”
(11)在边界网关BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。
(12)单击页面右上角的“新建虚拟接口”，进入新建虚拟接口页面。

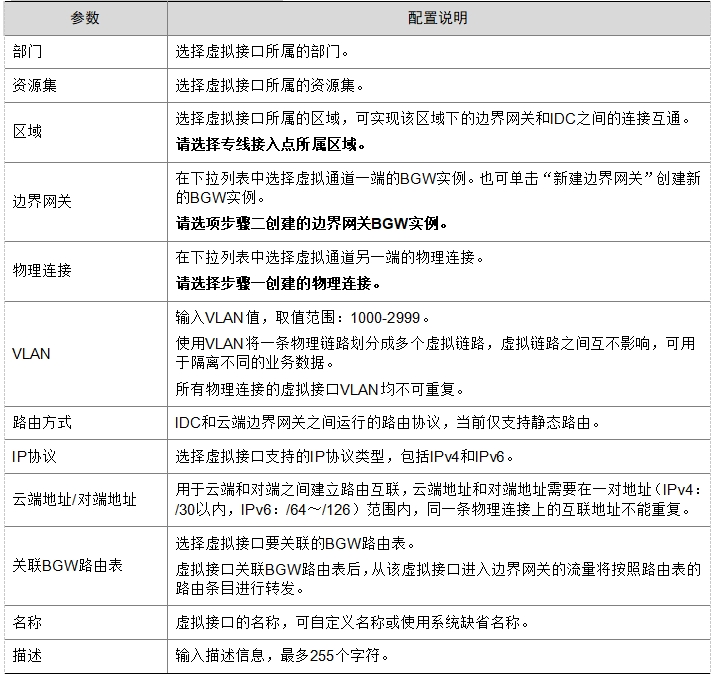

(13)根据下表中的参数说明进行配置。
(14)单击“新建”，完成新建虚拟接口操作。
步骤四：创建多个“VPC连接”
(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。
(2)单击页面右上角的“新建VPC连接”，进入新建VPC连接页面。
(3)根据下表中的参数说明进行配置。
(4)单击“新建”，完成新建VPC连接操作。
(5)重复1~4步骤，创建另一个VPC连接。
步骤五：配置双向静态路由
(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。
(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。
(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。
(4)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。

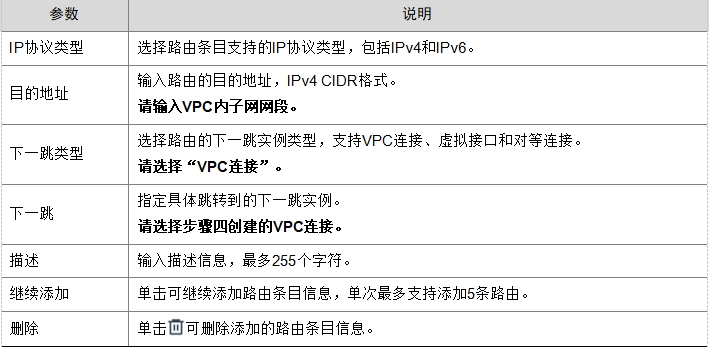

(5)根据下表中的参数说明配置路由信息。
(6)单击“确定”，完成添加静态路由。
(7)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。
(8)根据下表中的参数说明配置路由信息。
(9)单击“确定”，完成添加静态路由。
(10)重复7~9步骤，完成另一个VPC路由配置。
