简介

云数据库Redis支持数据库的备份和恢复。备份的主要目的是实现数据容灾，保证数据的安全性和可靠性。当数据库发生故障时，通过还原备份集将数据恢复到可用状态。

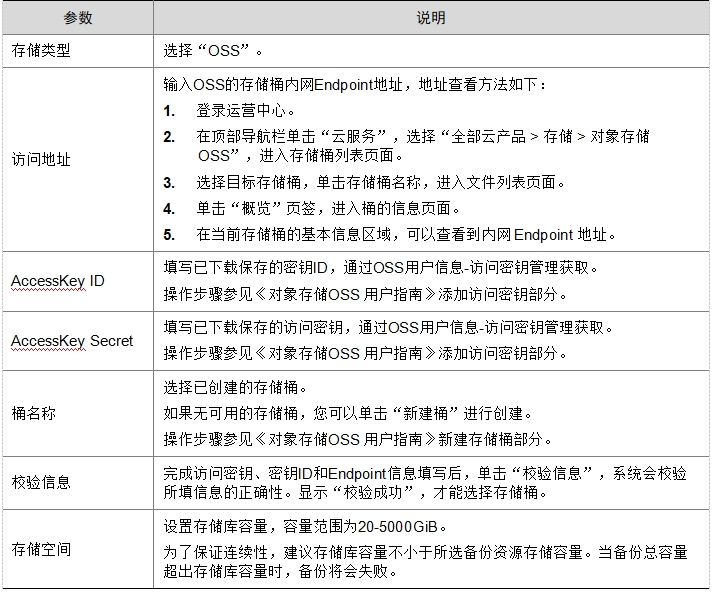

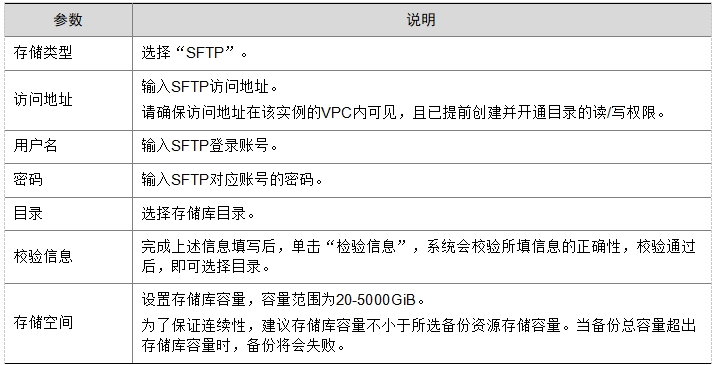

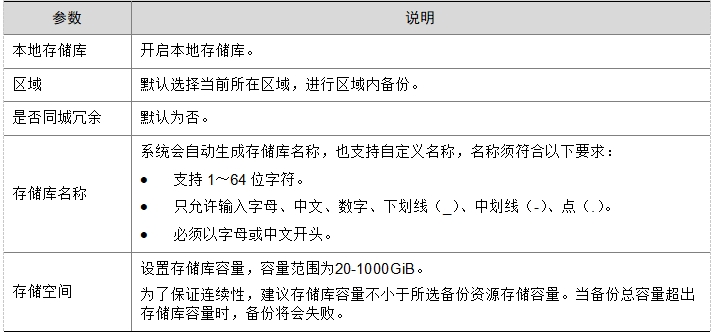

您可以通过本地存储库或自定义存储库的方式进行数据手动备份或自动备份。请参考新建本地存储库、新建自定义存储库。

自动备份

云数据库Redis会在数据库实例的备份周期和时间段创建实例的自动备份集。系统会根据您设置的备份保留时间保存数据库实例的自动备份集。您可以根据需要，将数据恢复到备份保留期中的任意时间点。具体操作请参见设置自动备份策略。

手动备份

此外，您可以通过手动备份对数据库实例进行备份。手动备份是由用户触发的数据库实例的全量备份，手动备份生成的备份集将会一直保存，直至用户手动删除。具体操作请参见创建手动备份。

简介

完成存储库创建后，系统默认开启自动备份策略，且不可关闭，您可以根据业务需要设置备份策略。设置自动备份策略后，云数据库Redis会按照策略中的备份周期和时间段进行自动全量备份。实例在执行备份时，备份时长和实例的数据量有关。备份后的数据将会保存至备份集按照策略中的保留时间天数进行存放。

当数据库发生故障或数据损坏时，可以通过备份恢复数据库，从而保证数据可靠性。

限制与指导

自动备份后的数据将会保存至备份集按照备份策略中的保留时间天数进行存放，超过保留时间后备份集将会被自动清理。

操作步骤

(1)在实例列表页面，单击目标实例名称/ID，进入实例基本信息页面。

(2)单击左侧导航栏的“备份恢复”，进入备份恢复页面。

(3)单击“备份策略”页签，可以查看到已经设置的备份策略。

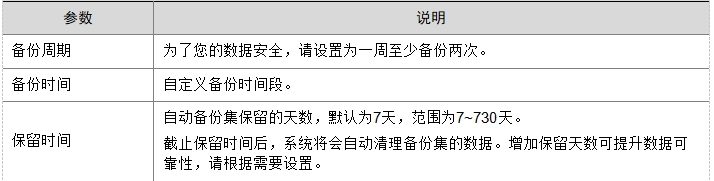

(4)单击“编辑”修改备份策略参数值。

(5)单击“确定”，保存修改。

操作结果

备份数据将显示于备份集。

使用自定义存储库备份的数据可在对象存储OSS服务目标存储桶中查看备份文件。

简介

云数据库Redis支持对正常运行的实例创建手动备份，您可以通过手动备份恢复数据，从而保证数据可靠性。手动备份默认对实例执行一次全量备份，生成的备份集将一直保留在备份集列表中，当您不需要时可以将其手动删除。

限制与指导

开启手动备份后实例状态由“运行中”变为“备份中”，备份过程中将会持续一段时间，期间不能再次执行手动备份。当实例状态由“备份中”变为“运行中”后，可再次执行手动备份操作。

操作步骤

(1)在实例列表页面，单击目标实例名称/ID，进入实例基本信息页面。

(2)单击左侧导航栏的“备份恢复”，进入备份恢复页面。

(3)单击右上角“手动备份”按钮，弹出对话框。

(4)输入描述信息后，单击“确定”，开始执行手动备份。

操作结果

手动备份创建成功后显示于“备份集”页签，您可以查看该备份集的相关信息。

简介

存储库创建后，您可以根据需要修改存储库信息。

操作步骤

(1)在实例列表页面，单击目标实例名称/ID，进入实例基本信息页面。

(2)单击左侧导航栏的“备份恢复”，进入备份恢复页面。

(3)单击“存储库”页签，找到目标存储库。

(4)单击目标存储库右上角的“编辑”，弹出对话框。

(5)完成信息修改和校验后，单击“确定”。

简介

如果您不再需要某个存储库，可以将其删除。该存储库上的备份集将一并删除，无法恢复，请谨慎操作。

操作步骤

(1)在实例列表页面，单击目标实例名称/ID，进入实例基本信息页面。

(2)单击左侧导航栏的“备份恢复”，进入备份恢复页面。

(3)单击“存储库”页签，找到目标存储库。

(4)单击目标存储库右上角的“删除”，弹出对话框。

(5)确认信息无误后，单击“确定”。

简介

云数据库Redis支持手动删除备份集。如果自动备份生成的备份集超出备份策略中设置的保存天数，则会被自动删除，您也可以手动删除。手动备份无保存天数限制，只能通过手动删除，不会被自动删除。

限制与指导

正在备份中的备份集不允许被删除。

备份集删除后不可恢复，请谨慎操作。

操作步骤

(1)在实例列表页面，单击目标实例名称/ID，进入实例基本信息页面。

(2)单击左侧导航栏的“备份恢复”，进入备份恢复页面。

(3)单击“备份集”页签，可查看到当前实例已经创建的备份集。

您可以通过设置备份开始日期和结束日期，查看对应时间段内创建的备份集。

(4)单击目标备份集“操作”列的“删除”，弹出对话框。

(5)单击“确定”，删除备份集。

操作结果

目标备份集从列表中删除。
