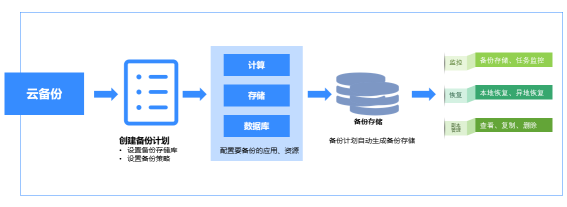

云备份实现原理如下图所示。
备份：用户通过备份计划将待备份的应用、资源与备份存储和备份策略进行绑定，实现待备份的应用、资源的数据备份以及存储。
监控：通过任务列表可以对备份存储和备份任务的进展和状态监控。
恢复：可以通过备份副本实现本地恢复和异地恢复。
副本管理：在云备份管理中可以实现对备份副本的查看、复制和删除等管理操作。
1.2.4.1 云硬盘
1.备份流程
执行备份操作将备份数据保存至备份存储的流程如下。
(1)备份管控下发备份命令到备份节点服务。
(2)生成一致性快照。
(3)快照数据备份到备份存储。
2.恢复流程
执行备份恢复操作将备份数据恢复至云硬盘的流程如下。
(1)请先将云服务器关机，并解除云服务器和云硬盘的挂载关系。
(2)恢复任务从备份存储获取备份数据。
(3)恢复任务把备份数据写入到目标磁盘。
(4)重新挂载云硬盘至云服务器。
(5)启动云服务器实例。
1.2.4.2 云服务器整机
1.备份流程
执行备份操作将备份数据保存至备份存储的流程如下。
(1)备份管控下发备份命令到备份节点服务。
(2)生成一致性快照。
(3)快照数据备份到备份存储。
2.恢复流程
执行备份恢复操作将备份数据恢复至云服务器实例的流程如下。
(1)将待恢复的云服务器实例关机。
(2)恢复任务从备份存储获取备份数据。
(3)恢复任务把备份数据写入到目标磁盘。
(4)启动云服务器实例。
1.2.4.3 云服务器文件
1.备份流程
执行备份操作将备份数据保存至备份存储的流程如下。
(1)待备份云服务器安装文件备份代理。
(2)新建备份存储库。
(3)新建备份计划，选择备份的目标存储库。
(4)执行备份计划，备份数据到备份存储。
2.恢复流程
执行备份恢复操作将备份数据恢复至目标环境的流程如下。
(1)恢复的目标云服务器安装文件备份代理。
(2)新建恢复任务，选择备份数据恢复到目标云服务器到指定目录。
(3)恢复任务完成后到目标云服务器指定目录上查看恢复的数据。
1.2.4.4 云服务器数据库
1.备份流程
执行备份操作将备份数据保存至备份存储的流程如下。
(1)注册数据库，安装数据库备份代理。
(2)新建数据库备份计划，选择要备份的目标存储库。
(3)启动备份计划，备份管控下发备份命令到备份代理。备份代理调用数据库原生备份接口生成备份数据，复制备份数据到备份存储。
2.恢复流程
执行备份恢复操作将备份数据恢复至目标数据库的流程如下。
(1)选择备份副本，指定目标数据库，新建恢复任务。
(2)数据库备份代理下载备份副本到云服务器，调用数据库接口恢复。
(3)清理备份副本。
1.2.4.5 容器
1.备份流程
执行备份将需要备份PV卷及其资源文件保存至备份存储的流程如下。
(1)以kubernetes集群中的项目为单位新建应用，该应用映射某个具体的容器应用，如数据库应用。
(2)新建容器应用备份计划，选择要备份的目标存储库。
(3)启动备份计划，备份管控下发备份命令到备份代理。
备份代理调用kubernetes接口获取第1步新建的应用获取需要备份PV卷及其资源文件，并将PV卷数据和资源文件备份到备份存储。如新建备份计划时设置前置Hook，在备份PV卷数据及资源文件前先通知容器应用所在的POD执行前置Hook，然后再执行备份；如新建备份计划时设置后置Hook，则在备份完PV卷数据及资源文件后将通知应用所在的POD执行后置Hook。
2.恢复流程
执行备份恢复操作将资源文件和PV卷数据恢复至目标集群的流程如下。
(1)选择备份副本，指定要恢复的目标集群，需要恢复的项目及其资源数据库，新建恢复任务。
(2)备份服务下发恢复命令给容器备份代理，备份代理从备份存储读取容器应用的备份数据并恢复资源文件和PV卷数据。备份代理下载备份副本到云服务器，调用数据库接口恢复。
(3)如新建恢复任务时设置后置Hook，则在完成恢复后应用所在的POD将执行后置Hook。

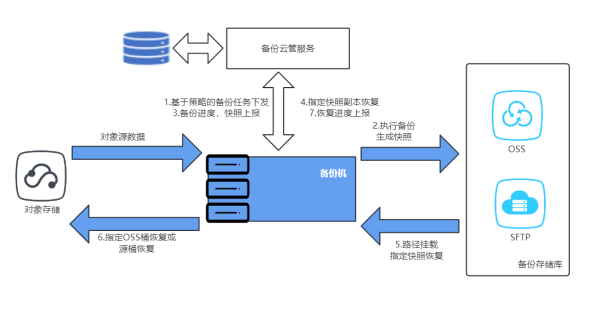

1.2.4.6 对象存储
1.备份流程
执行备份操作将备份数据保存至备份存储的流程如下。
(1)备份云管服务将备份任务下发给存储节点/备份节点的备份机服务。
(2)备份机服务根据任务定义将远端OSS对象桶Fuse挂载到本地。
(3)对挂载目录执行备份到远端存储库，生成快照ID。
(4)上报备份云管执行结果和进度。
2.恢复流程
执行备份恢复操作将备份数据恢复至目标环境的流程如下。
(1)备份云管服务将恢复任务下发给存储节点/备份节点的备份机服务。
(2)备份机服务根据备份副本信息将存储库指定路径反挂载到本地。
(3)对挂载目录指定快照进行恢复到OSS地址。
(4)上报备份云管恢复任务结果和进度。

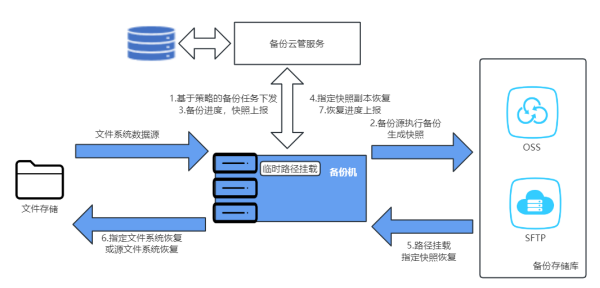

1.2.4.7 文件存储
1.备份流程
执行备份操作将备份数据保存至备份存储的流程如下。
(1)备份云管服务将备份任务下发给存储节点/备份节点的备份机服务。
(2)备份机服务根据任务定义将远端OSS对象桶Fuse挂载到本地。
(3)对挂载目录执行备份到远端存储库，生成快照ID。
(4)上报备份云管执行结果和进度。
2.恢复流程
执行备份恢复操作将备份数据恢复至目标环境的流程如下。
(1)备份云管服务将恢复任务下发给存储节点/备份节点的备份机服务。
(2)备份机服务根据备份副本信息将存储库指定路径反挂载到本地。
(3)对挂载目录指定快照进行恢复到OSS地址。
(4)上报备份云管恢复任务结果和进度。
