中国电子云低代码开发平台以低门槛、高效率构建现代应用为目标，以技术普惠为愿景，注重业务实践与技术沉淀的正向循环。通过抽离基础、共性、通用的业务需求，以技术引擎形态沉淀到共享开放的技术支撑平台之中，以便灵活、高效地支撑业务场景快速构建的诉求，实现随需而建、敏捷输出、快速响应，快速应对紧急需求，建立有效应用支撑。

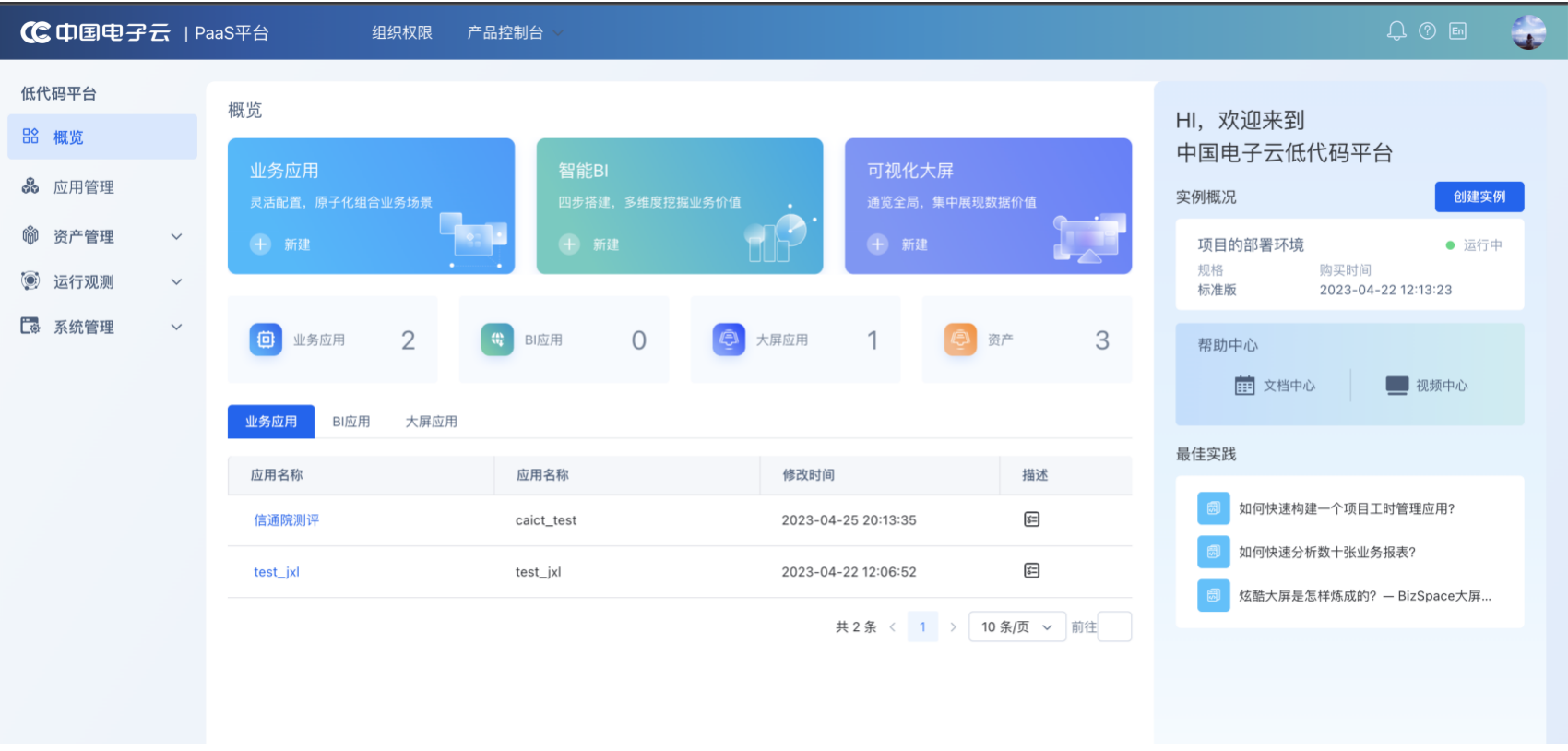

3.2.2.1 低代码开发平台主界面

(1)概览：提供应用创建快捷入口、概览指标、应用列表、实例概况、帮助和最佳实践

(2)应用管理：提供应用的创建和管理功能，方便用户快捷的创建应用，便捷的进入应用开发。

(3)资产管理：提供资产的创建和管理功能，方便用户快捷的创建资产，便捷的进入资产开发。

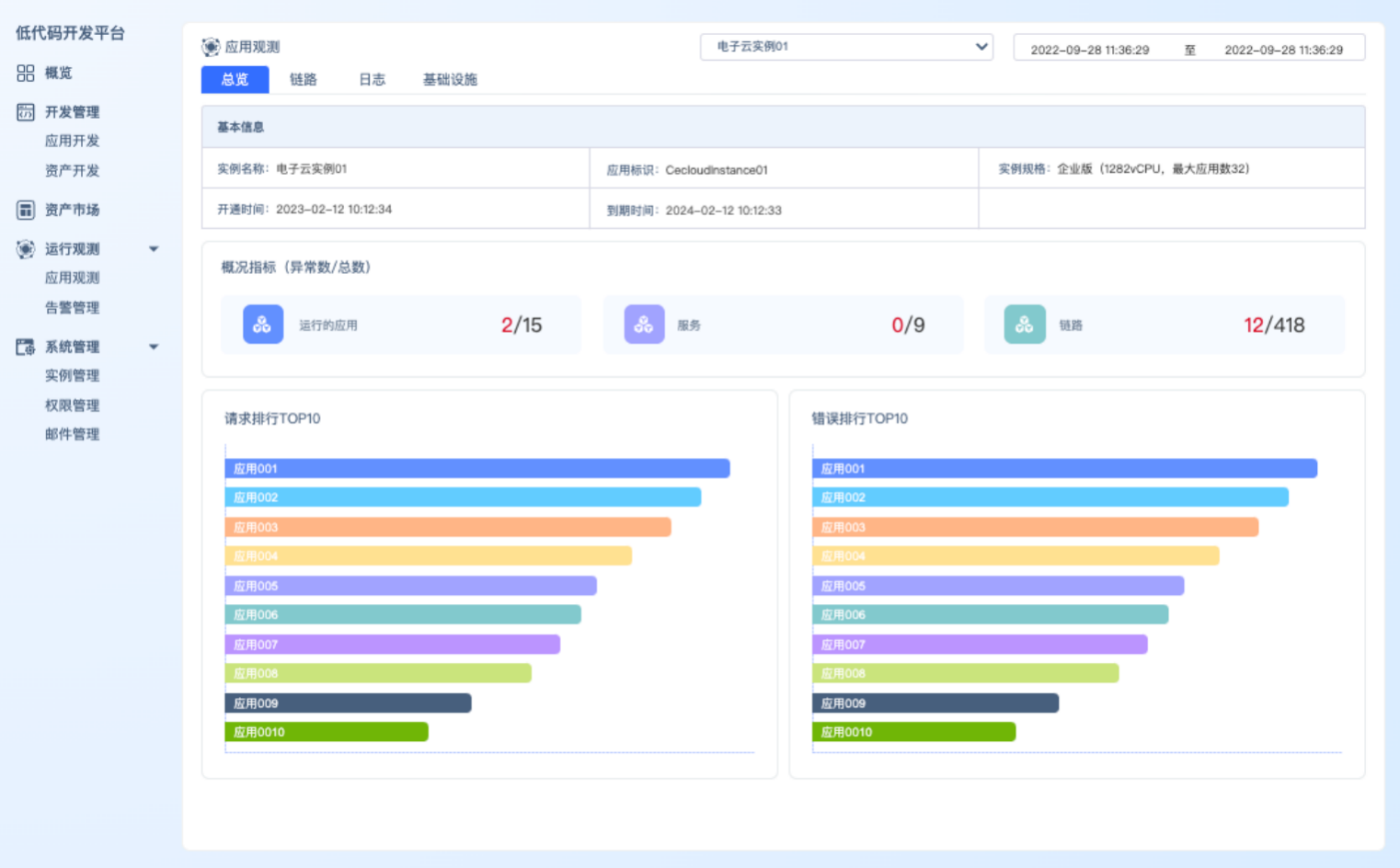

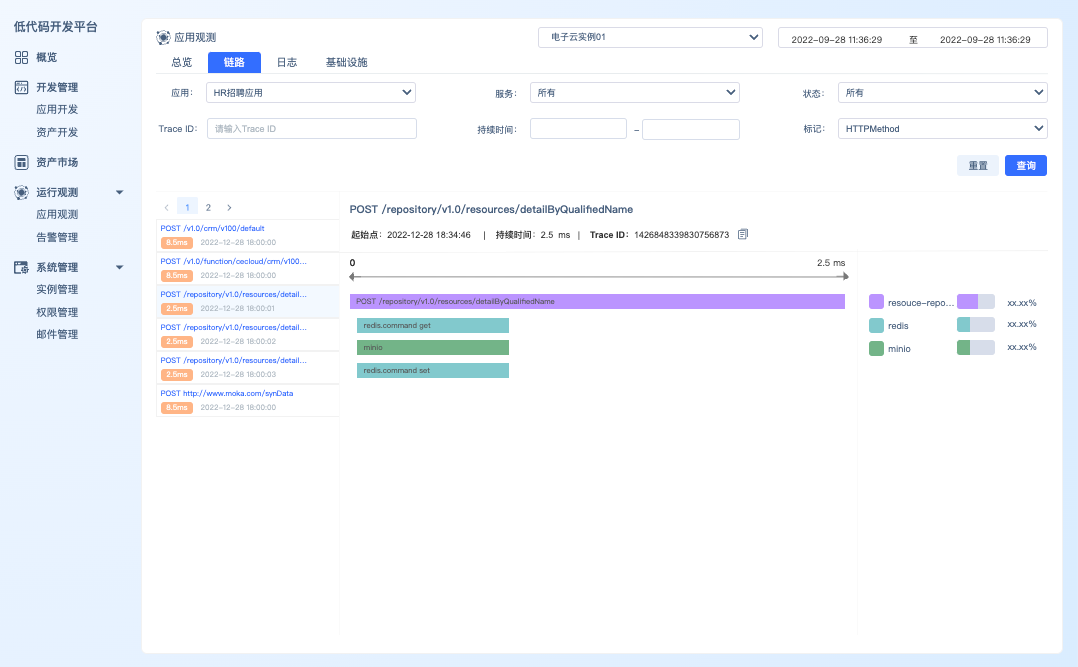

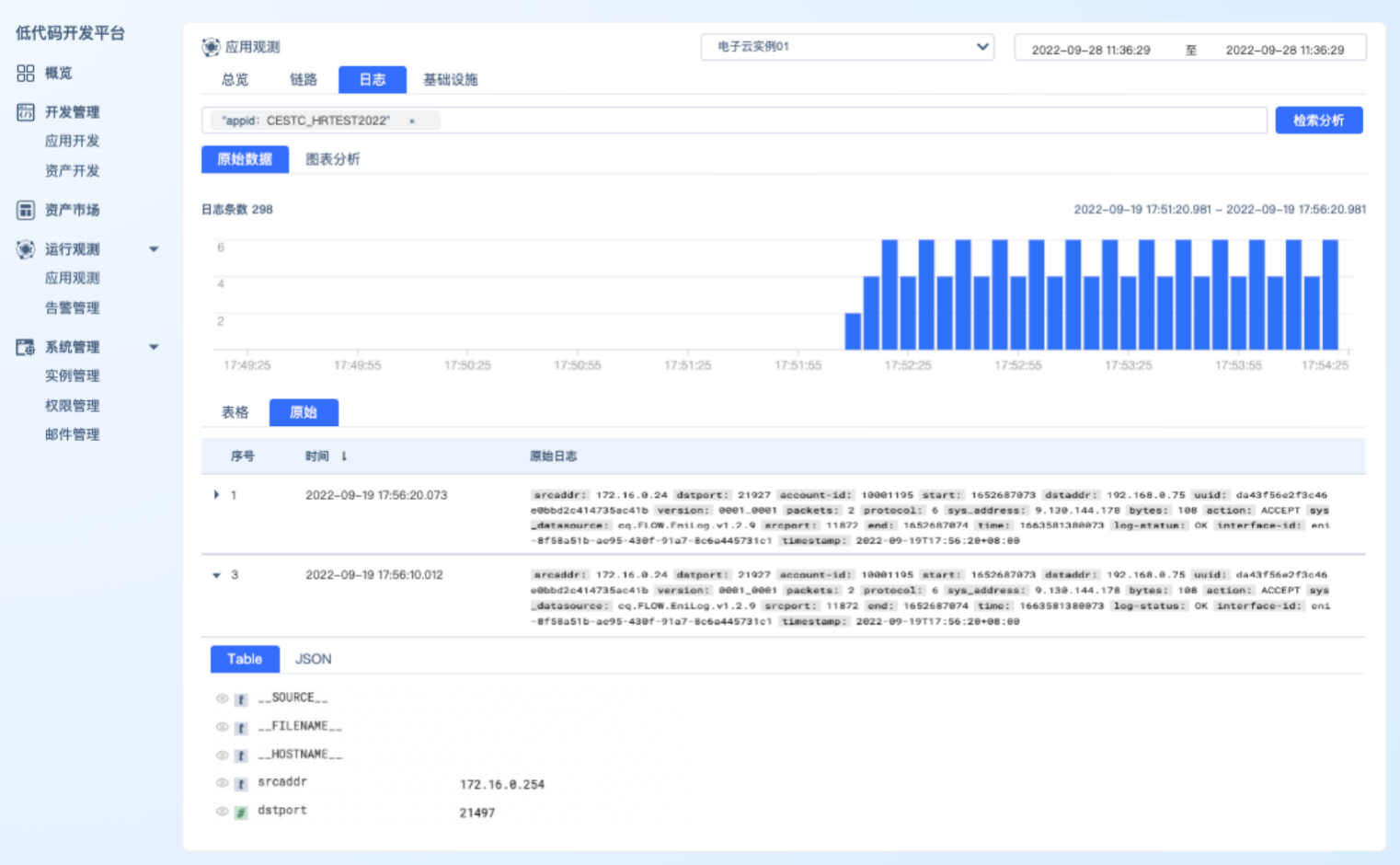

(4)运行观测：提供已发布部署应用的运行状况指标、链路、日志展示，方便及时掌握应用运行情况，快速定位问题。

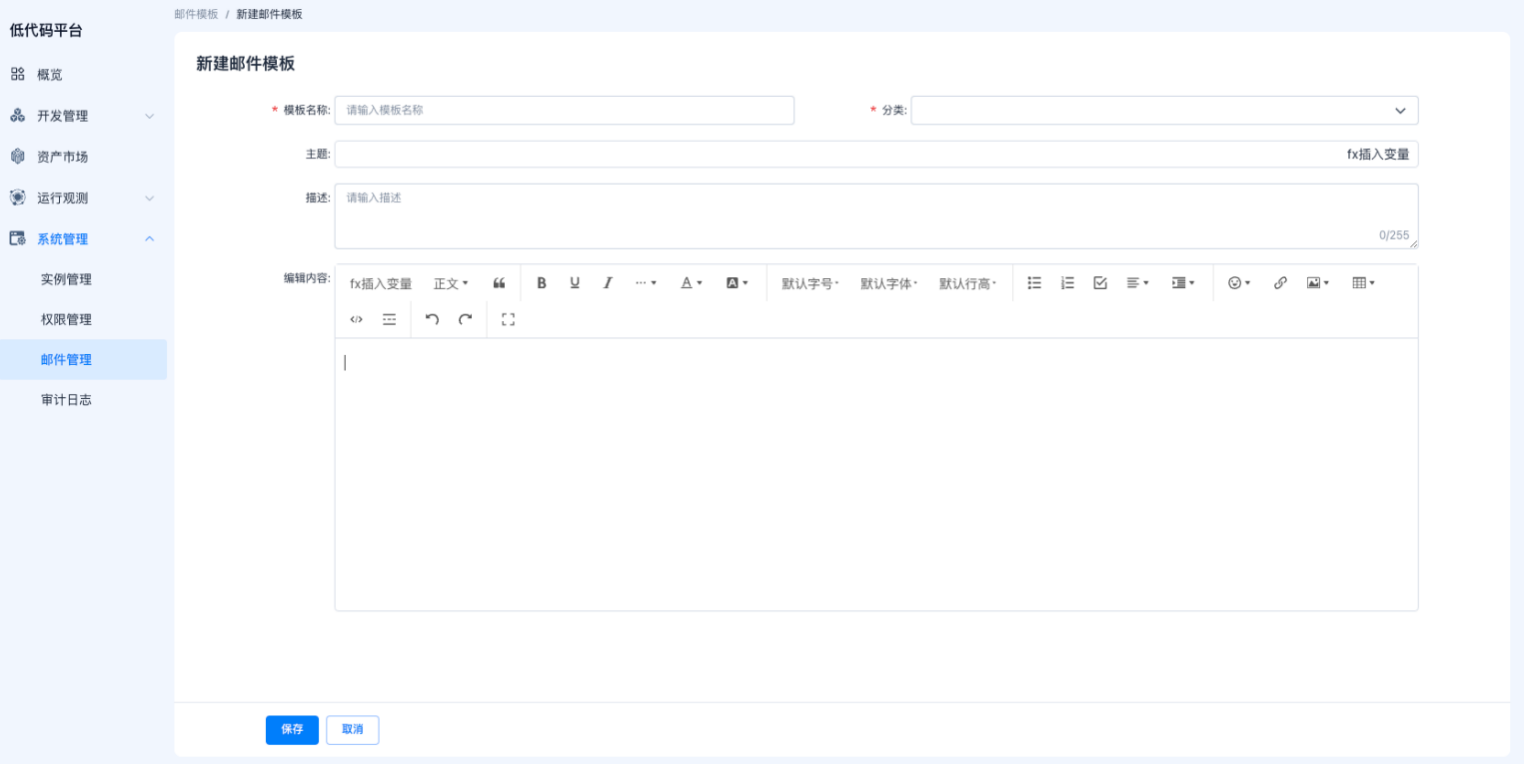

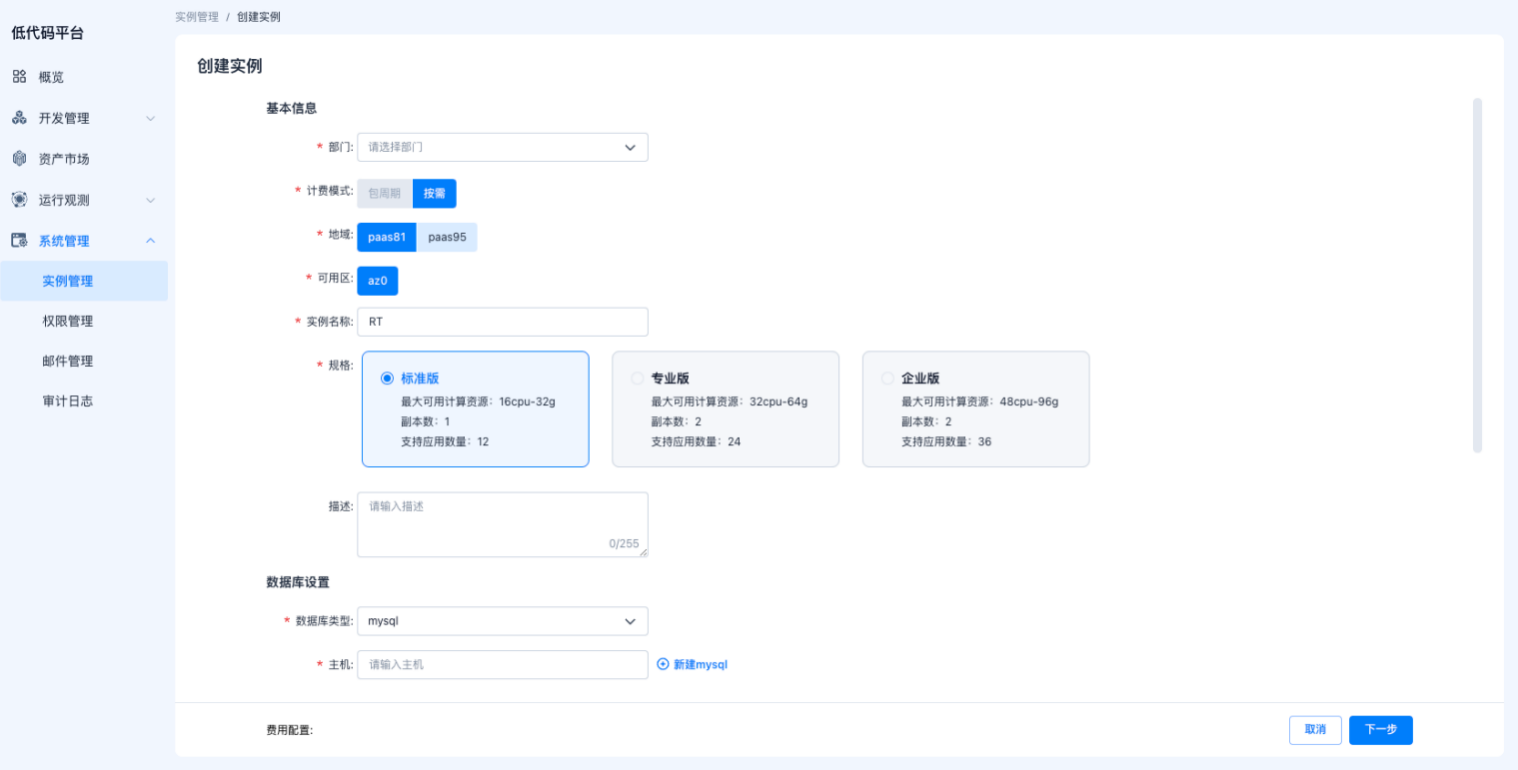

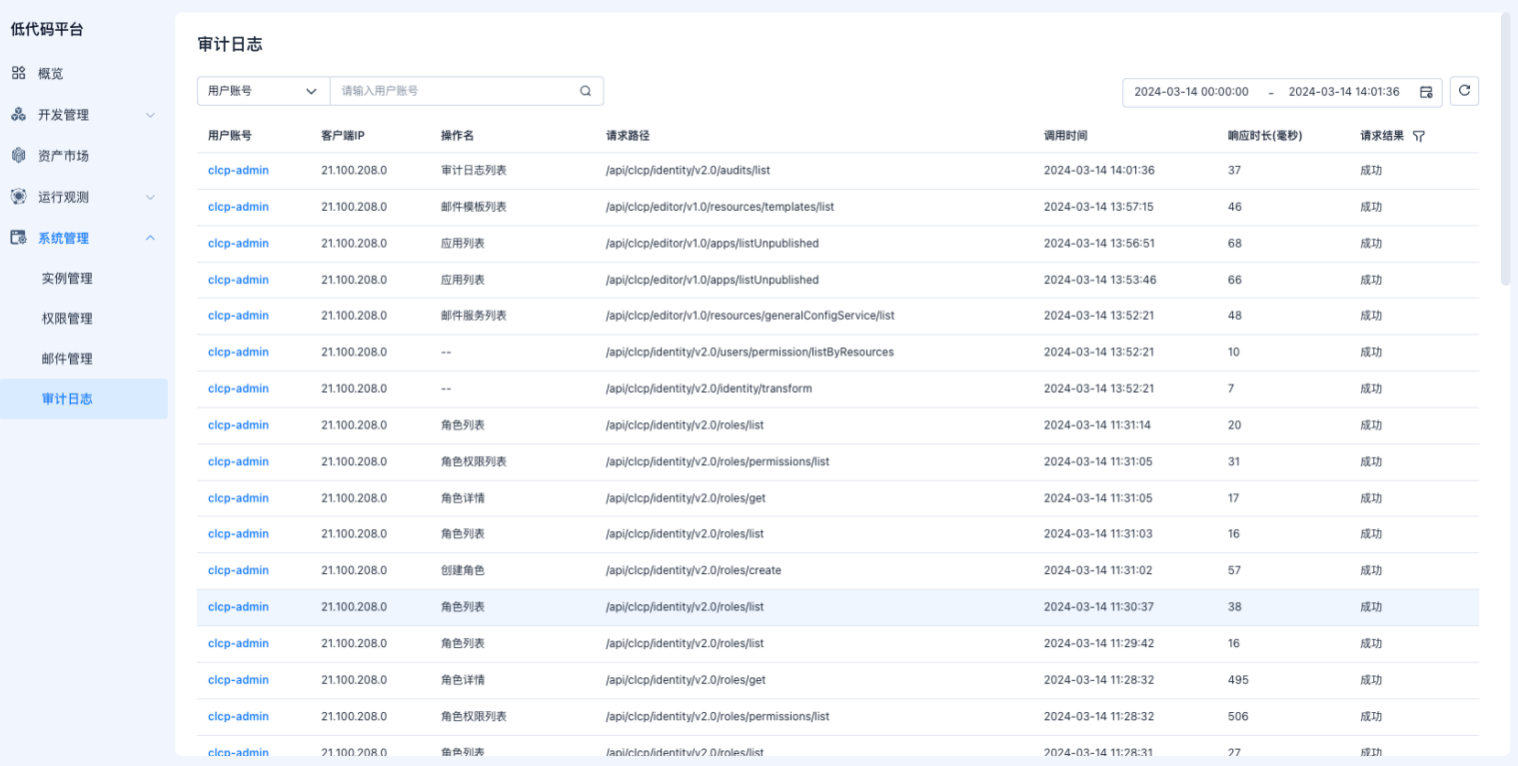

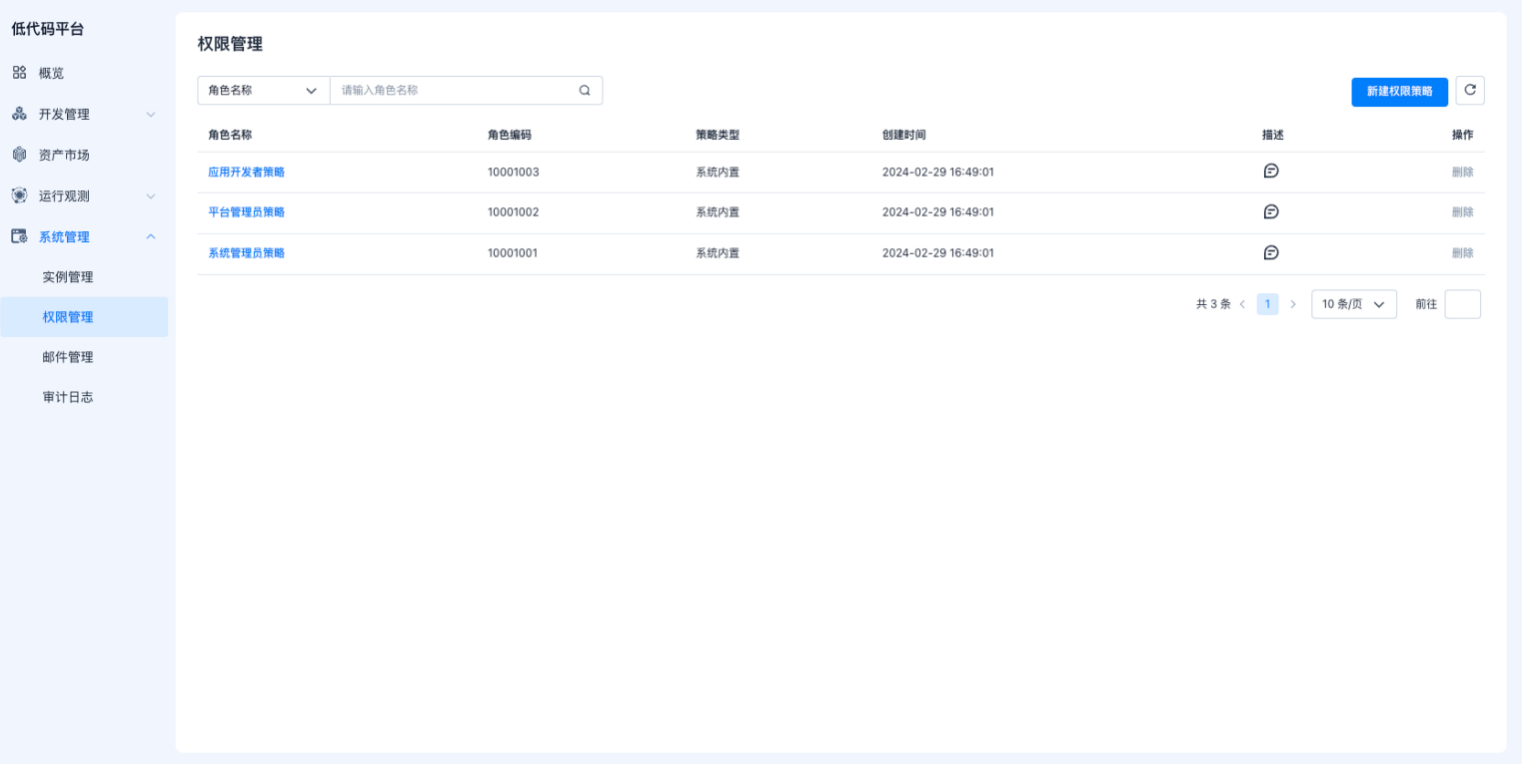

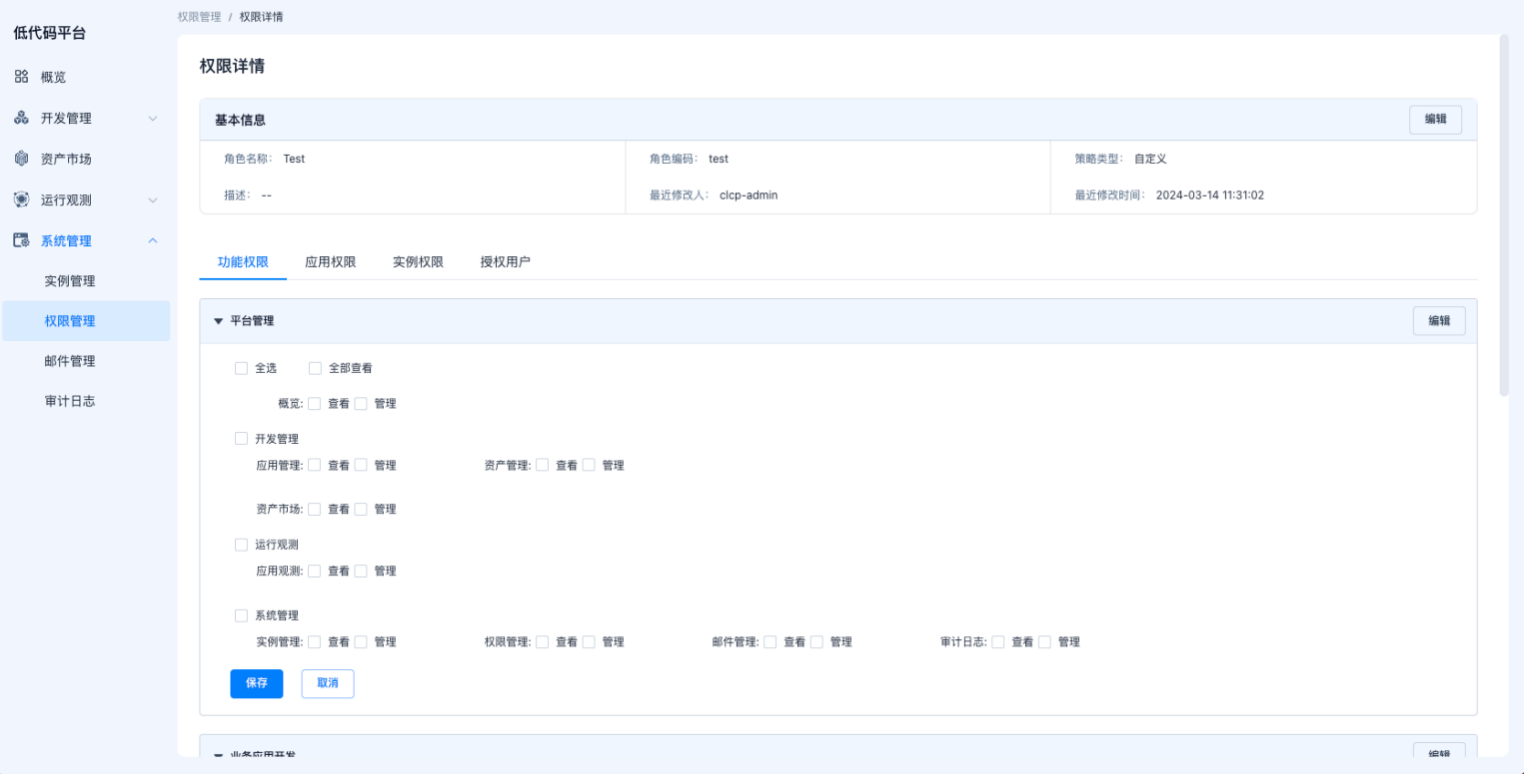

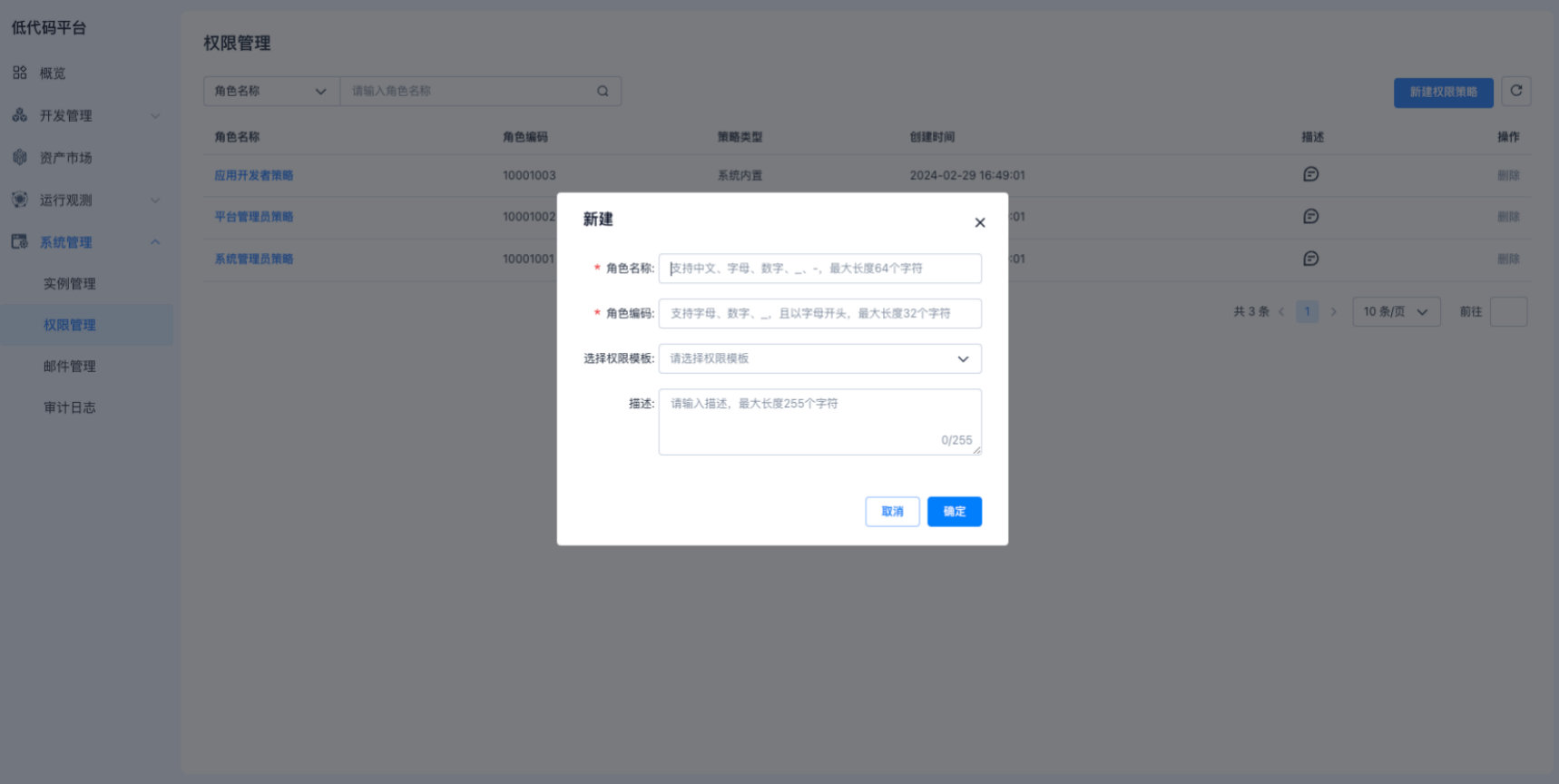

(5)系统管理：提供实例管理、权限管理、邮件管理、审计日志等系统功能

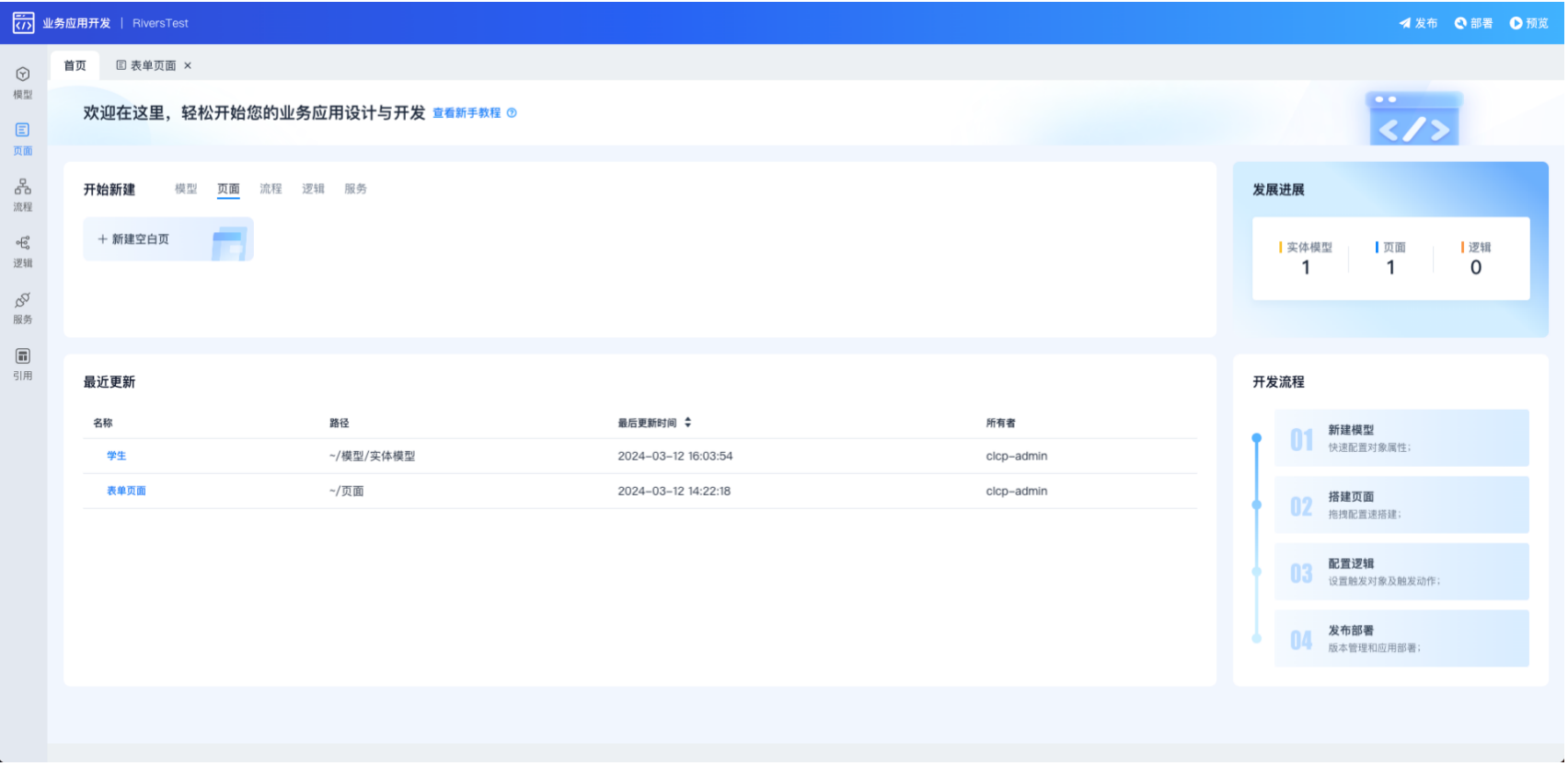

3.2.2.2 应用编辑器界面

(1)应用编辑器分为顶部工具栏、左侧导航栏、内容编辑区3大部分

(2)顶部工具栏：展示应用名称，提供应用发布、部署、预览操作功能

(3)左侧导航栏：包含模型、页面、流程、逻辑、服务、引用等功能菜单，点击后显示资源目录树

(4)内容编辑区：默认显示应用编辑器首页。通过左侧导航栏或者首页“开始创建”可进入时，展示不同资源的编辑页面。

1.新建应用

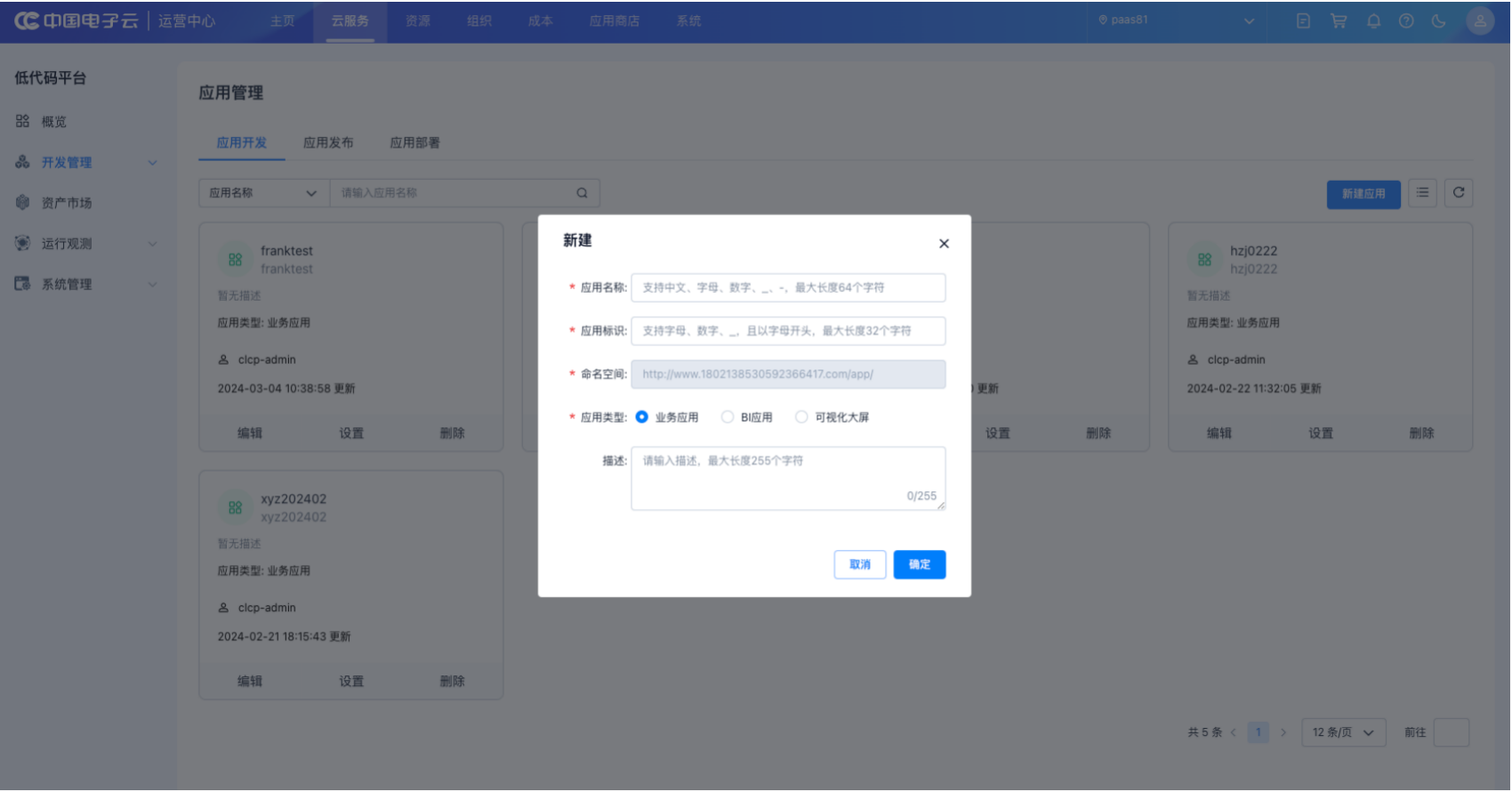

进入低代码平台后，在概览页或“开发管理>应用管理”页面点击“新建”按钮，在弹窗中填入基本信息，点击“确定”完成应用新建操作。

2.开发应用

(1)完成新建应用操作后，默认进入“应用编辑器”页面。

(2)可在此进行模型、页面、流程、逻辑、服务、引用等应用所包含的资源的创建和管理。详细操作参考下文“业务应用开发”章节。

3.发布应用

(1)点击应用编辑器顶部工具栏中的“发布”按钮。

(2)在应用发布弹窗中，填入版本号、版本特性，点击确定，系统开始执行应用发布操作。

4.部署应用

(1)点击应用编辑器顶部工具栏中的“部署”按钮。

(2)在应用部署弹窗中，选择实例，点击确定，系统开始执行应用部署操作。

5.预览应用

(1)点击应用编辑器顶部工具栏中的“预览”按钮。

(2)预览并体验使用应用。

3.3.1.1 简介

模型可以理解为传统开发场景中的数据库表单，每个数据库数据表单对一个模型。模型可以存储业务特有的数据。可以定义相关的字段、字段校验规则等。租户开发者可以根据自己的业务需要，创建模型，以及自定义模型的字段。

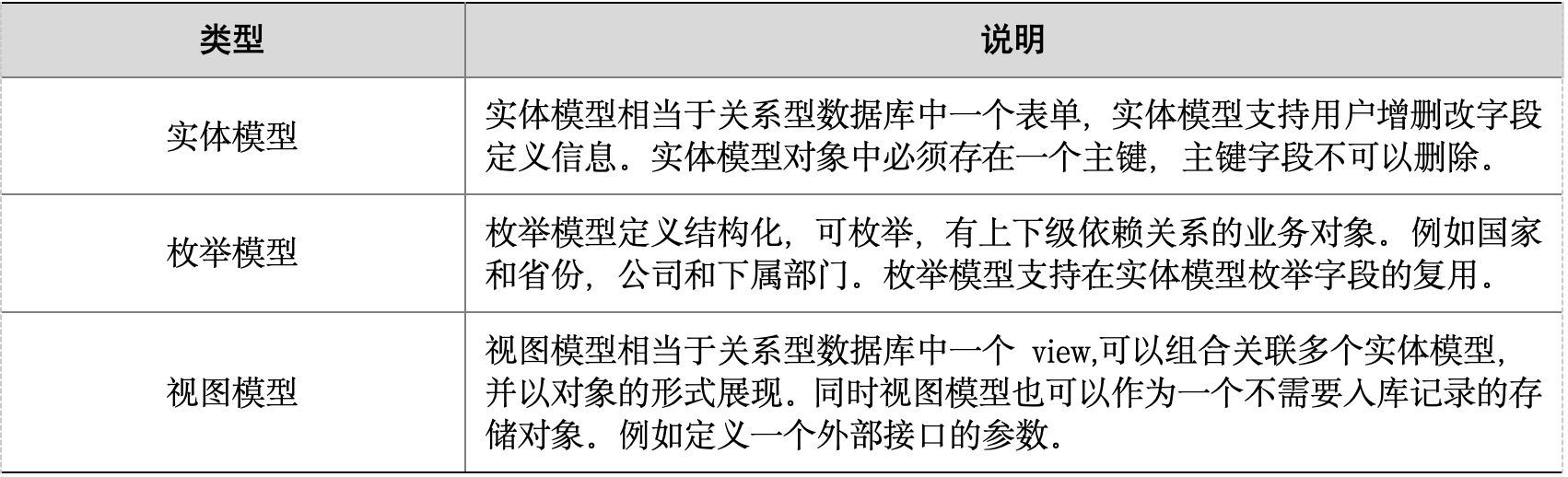

低代码平台提供3种模型类型，包括实体模型、枚举模型和视图模型。用户可以根据场景需求选取使用对用的模型类型。

3.3.1.2 实体模型

实体模型相当于关系型数据库中一个表单，实体模型支持用户增删改字段定义信息，实体模型对象中必须存在一个主键，主键字段不可以删除。

新建实体模型

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击“新建实体模型”，弹出新建实体模型窗口。

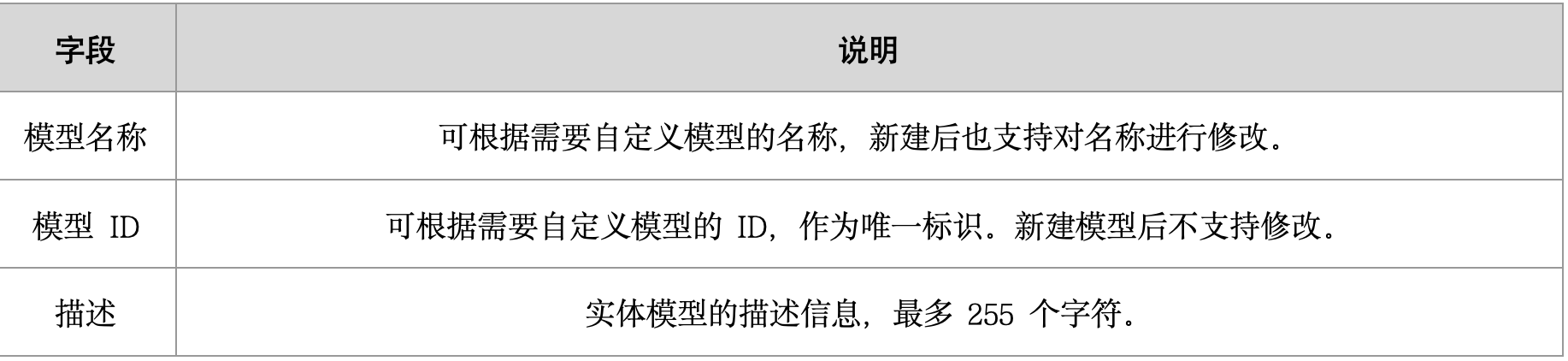

根据下表中的参数说明进行配置。

(4)单击“确定”，完成新建实体模型操作。

配置业务字段

1.场景描述

实体模型创建完成后，为了满足业务需求，往往还需要新建业务字段，才能够在自定义用户界面进行数据绑定。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击对应模型的名称，进入模型基本信息页面。

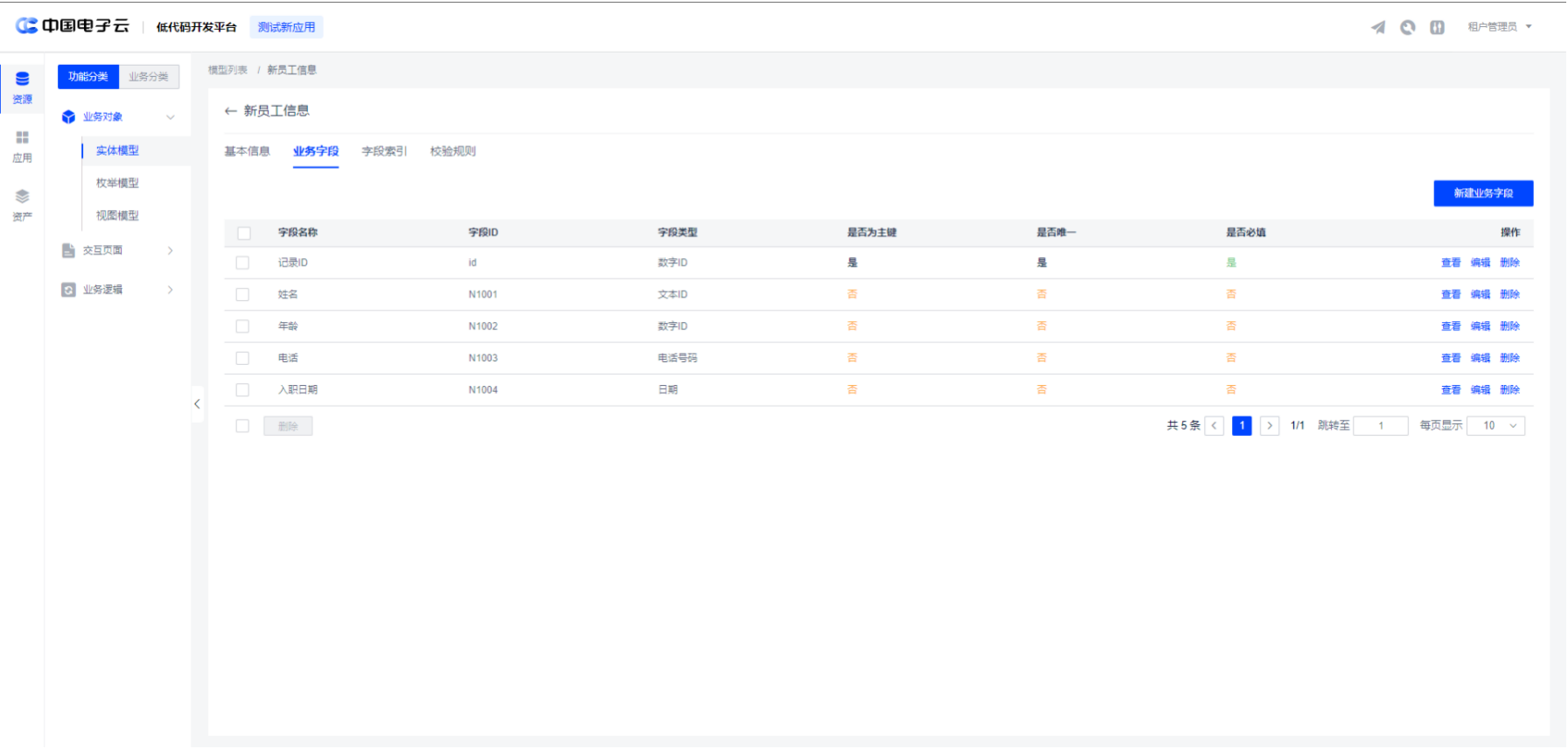

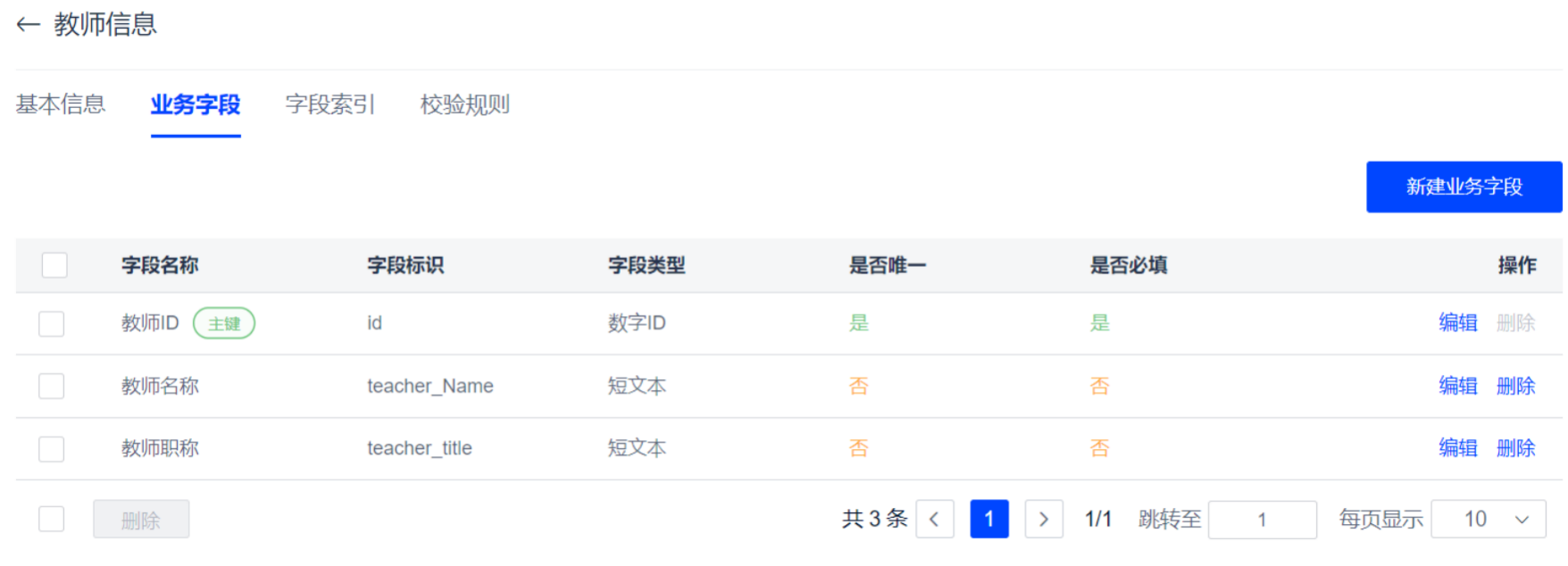

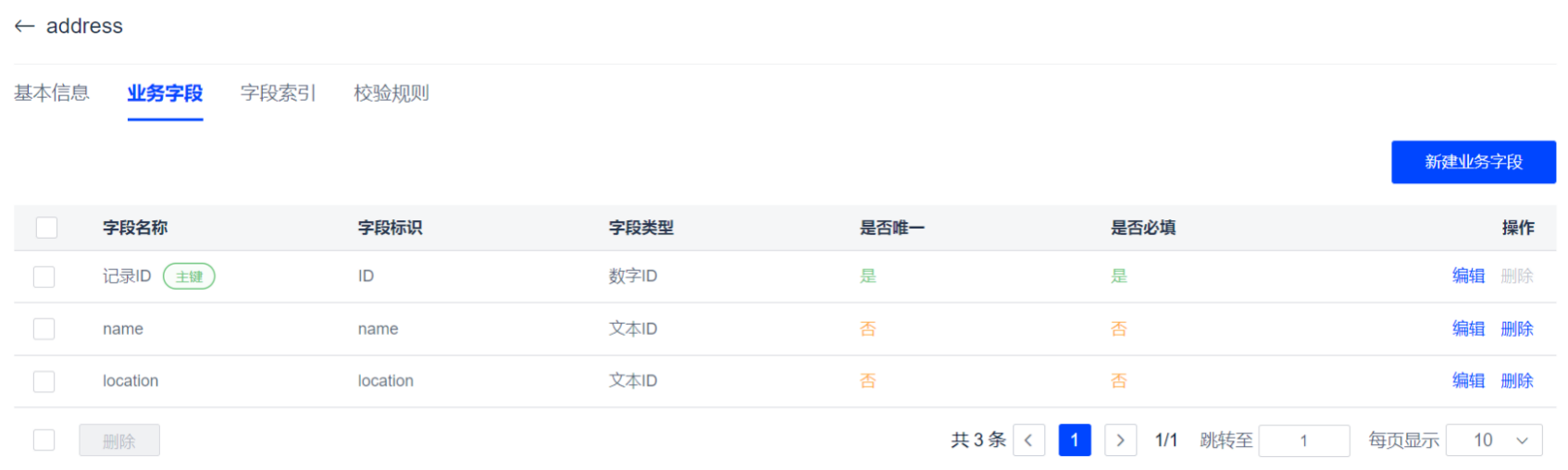

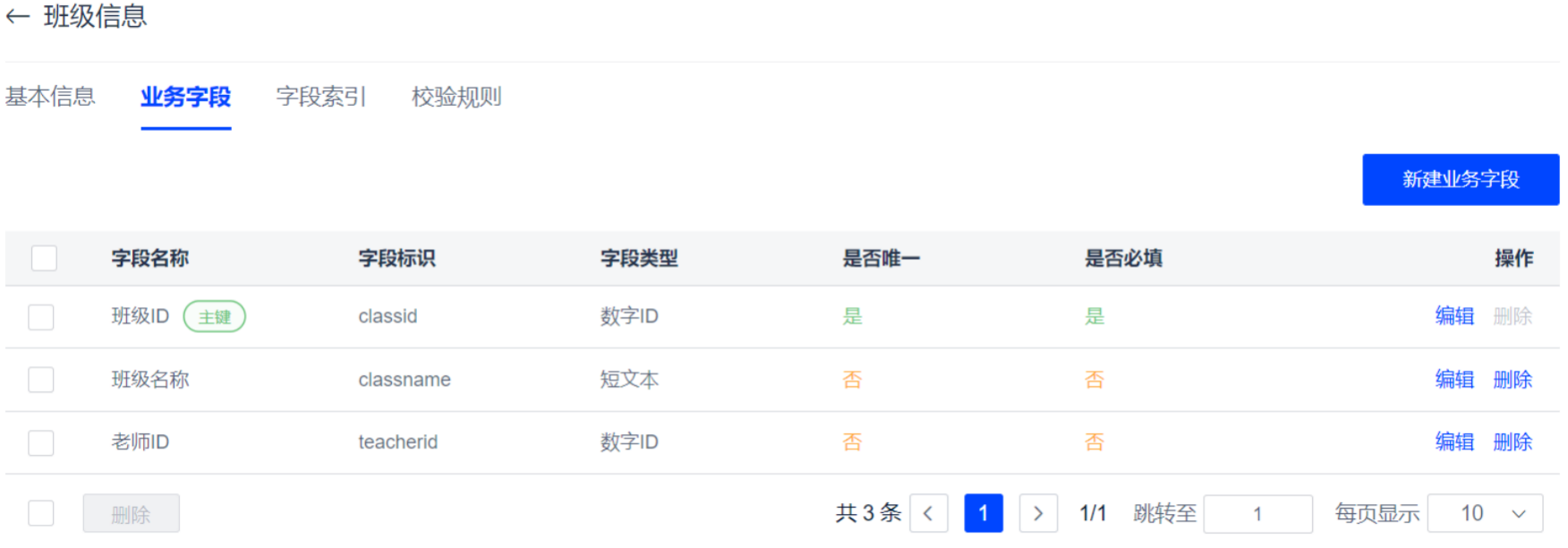

单击“业务字段”，进入业务字段页签页面。

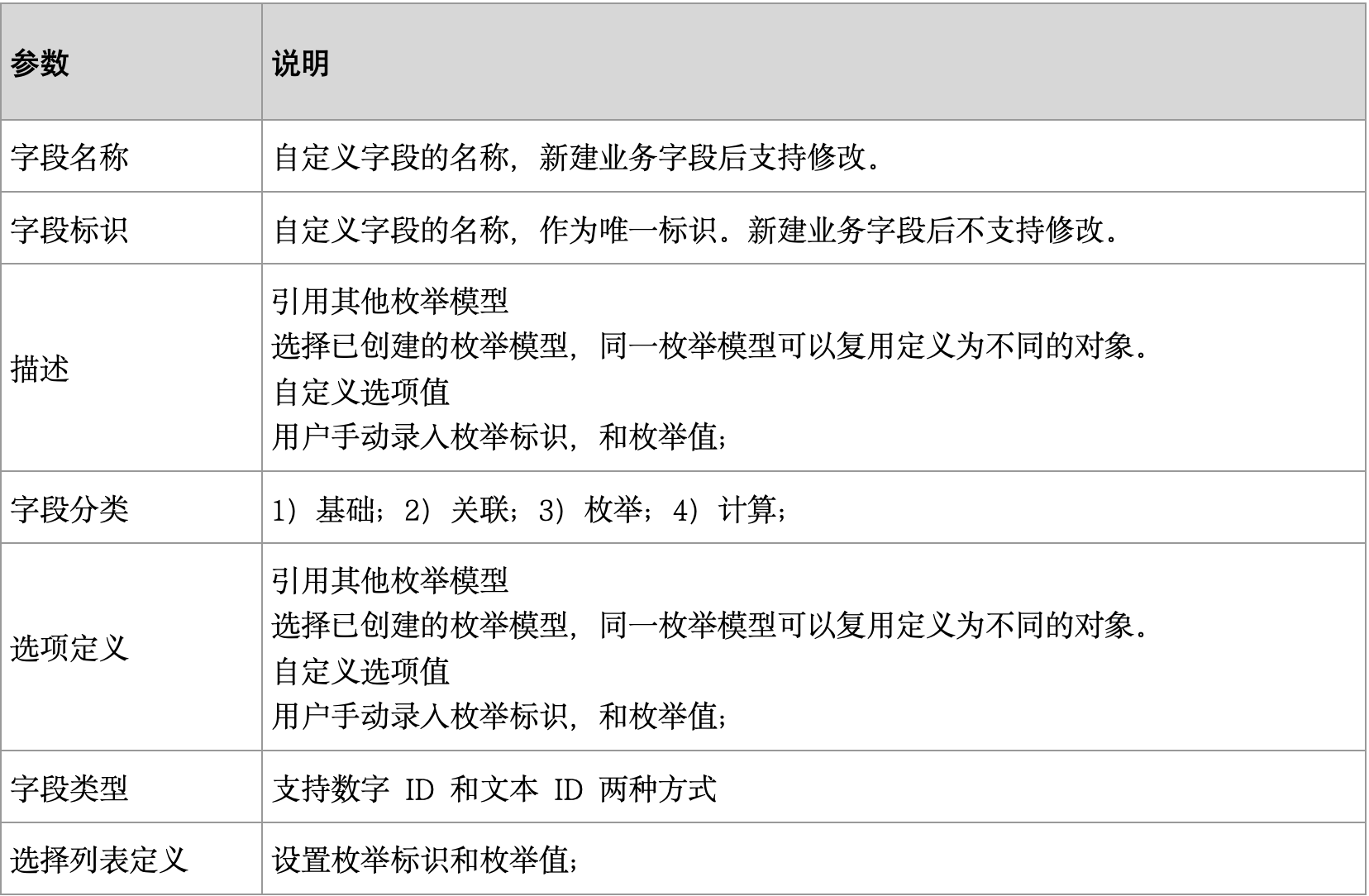

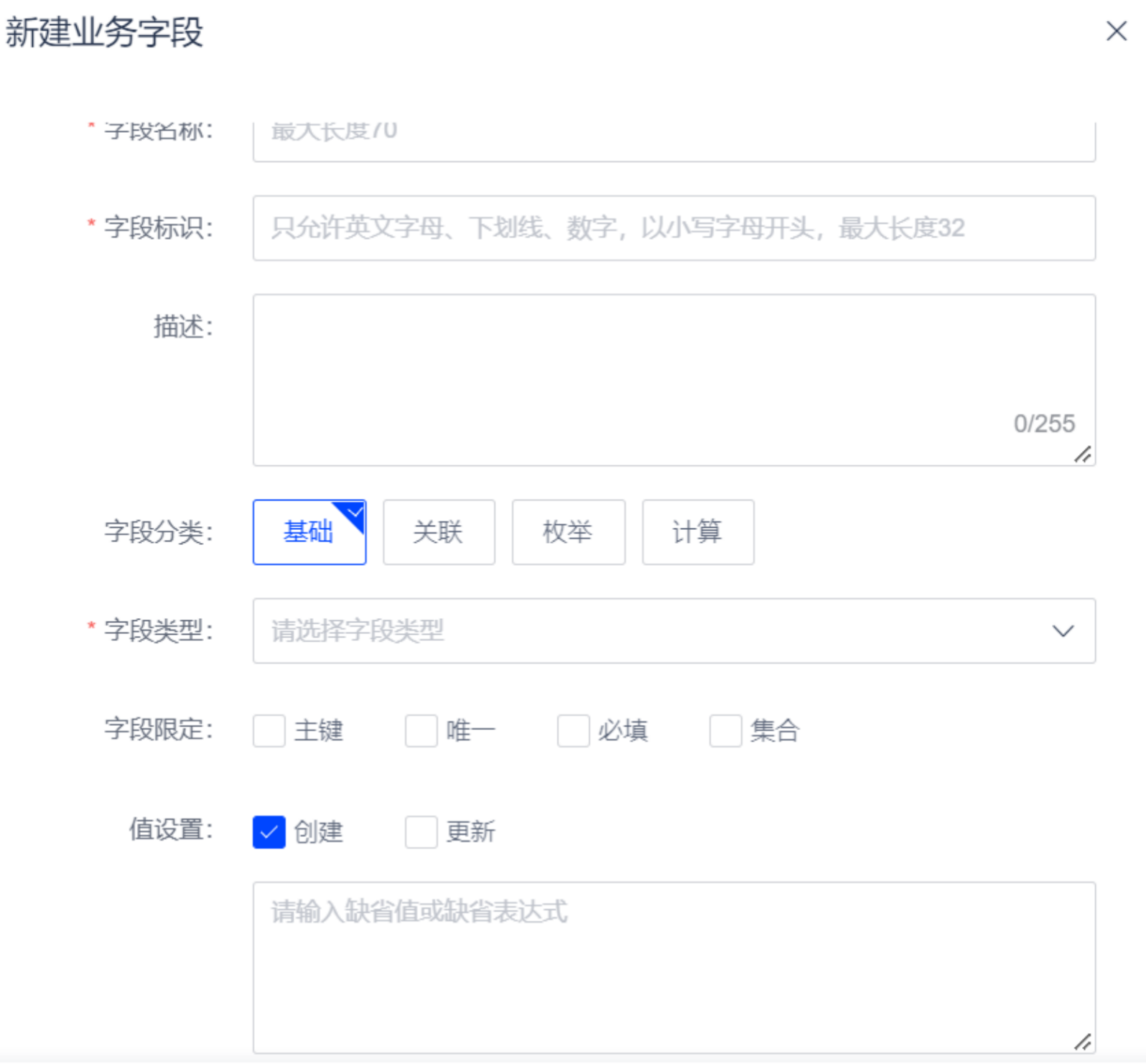

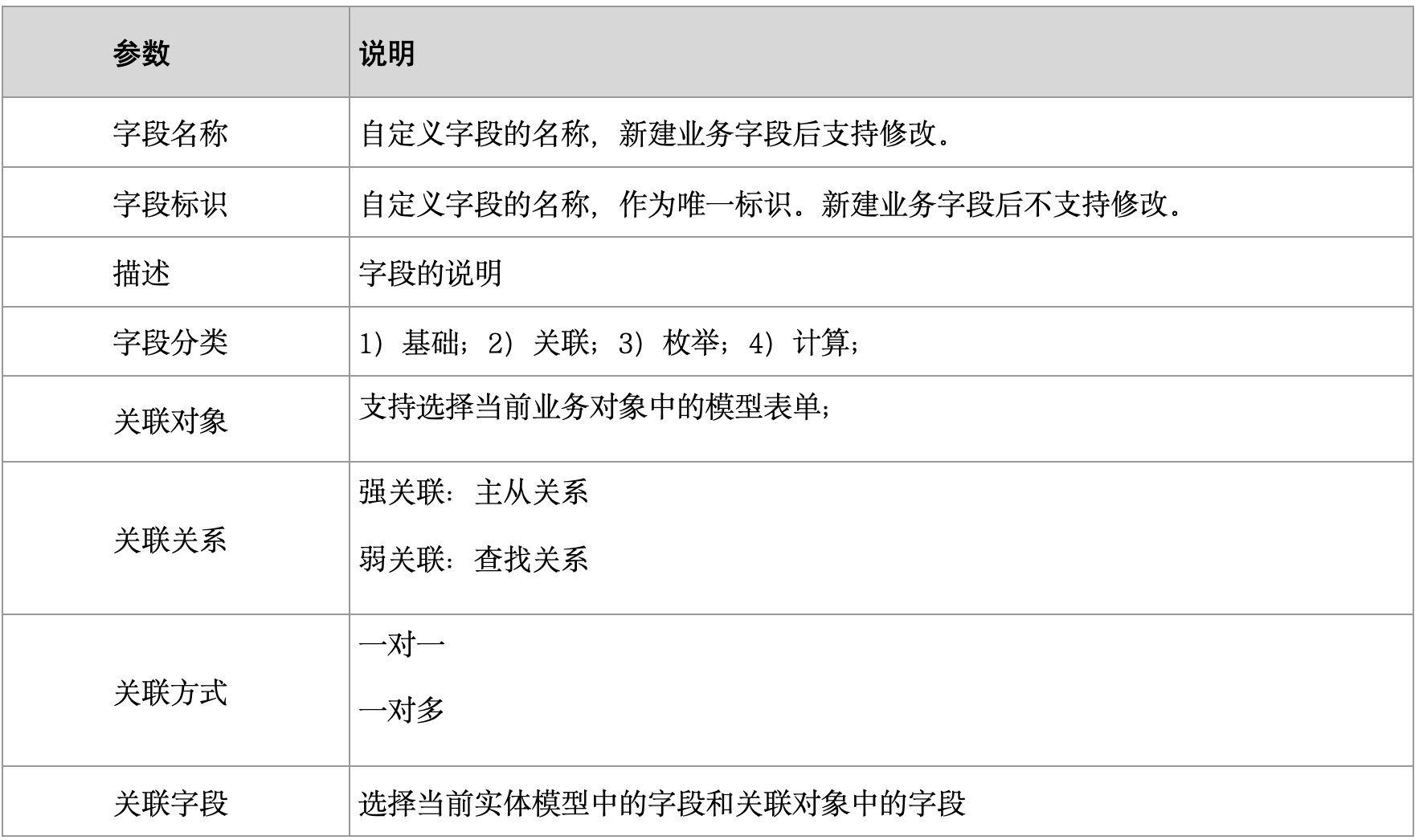

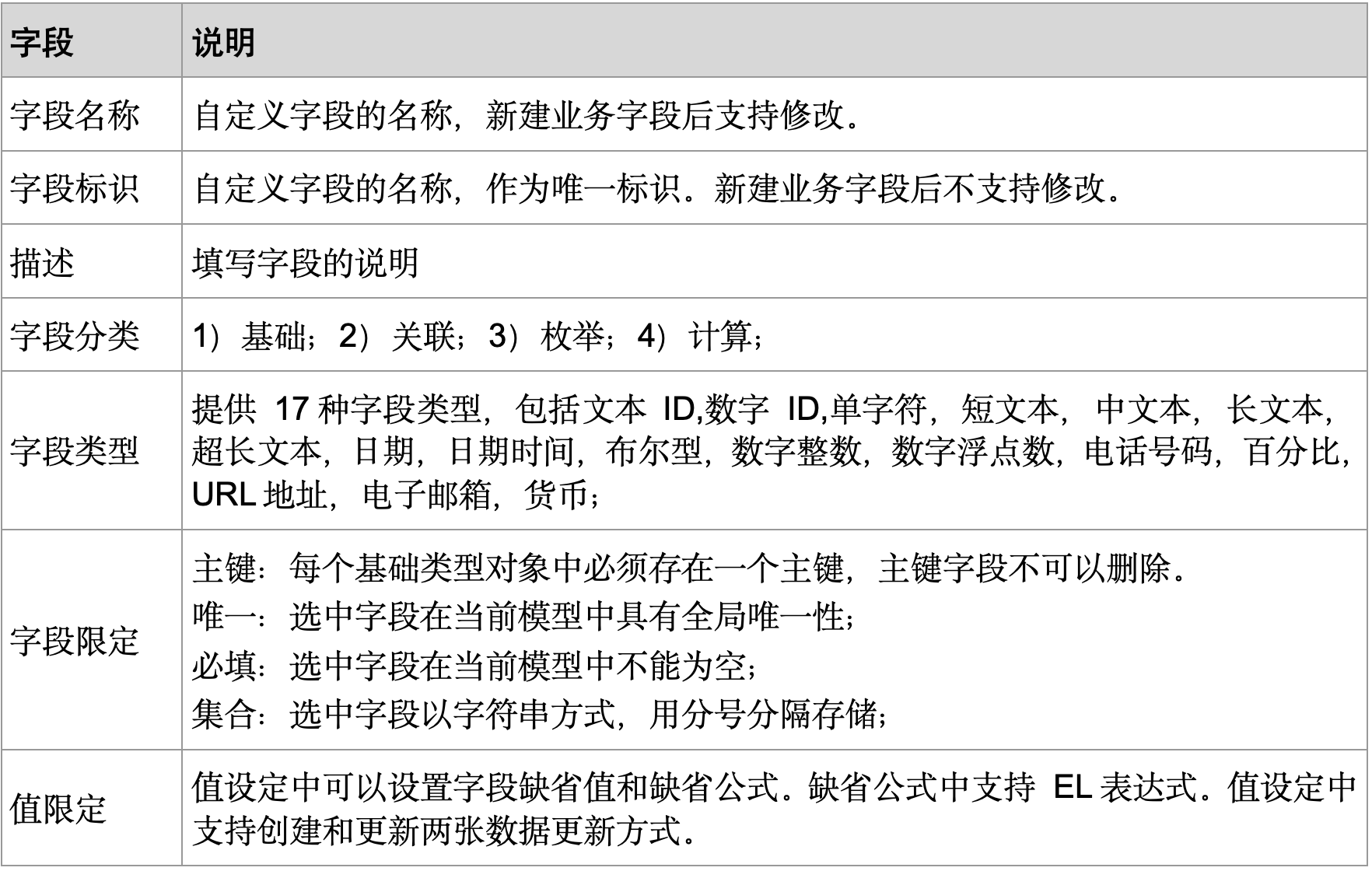

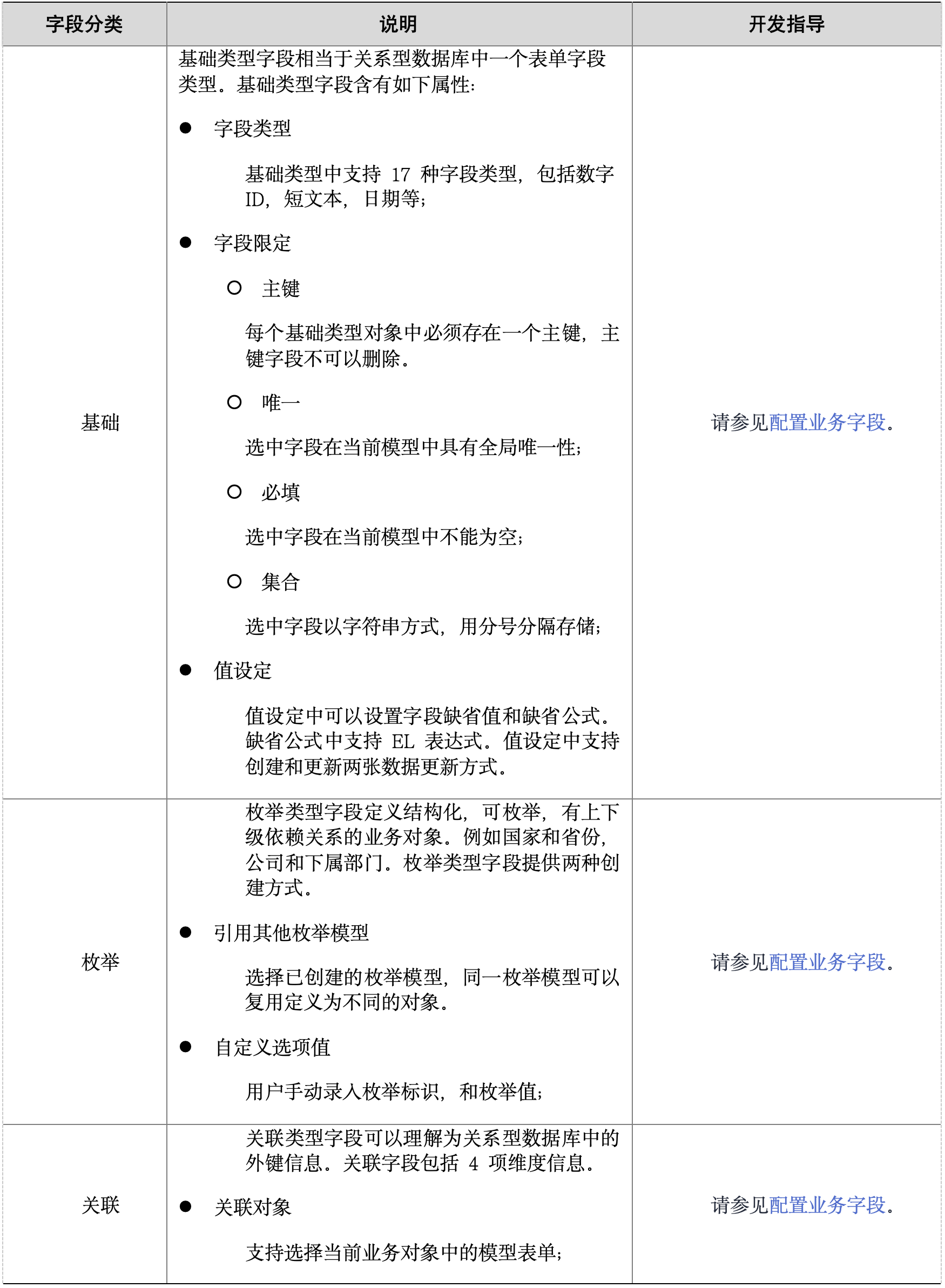

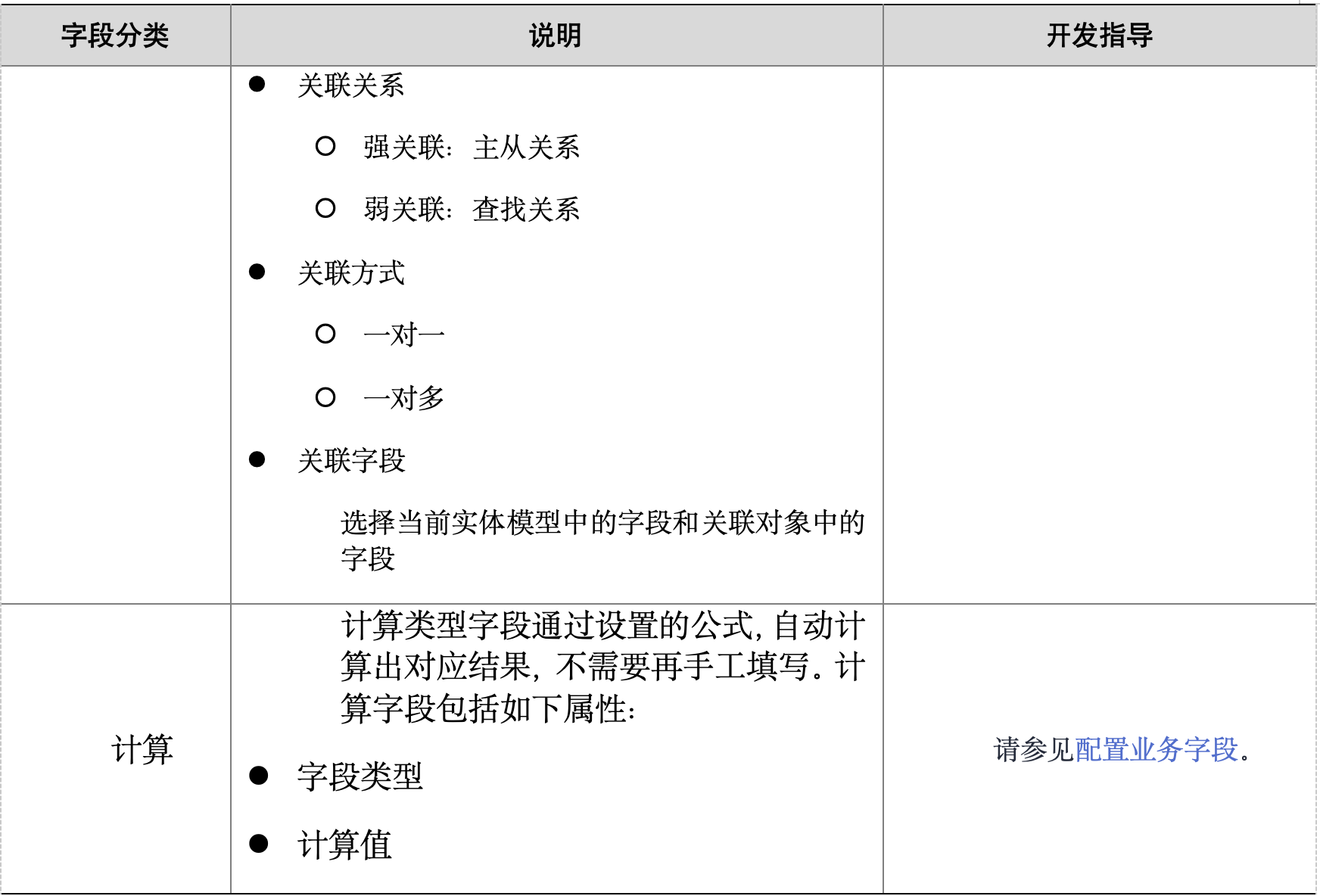

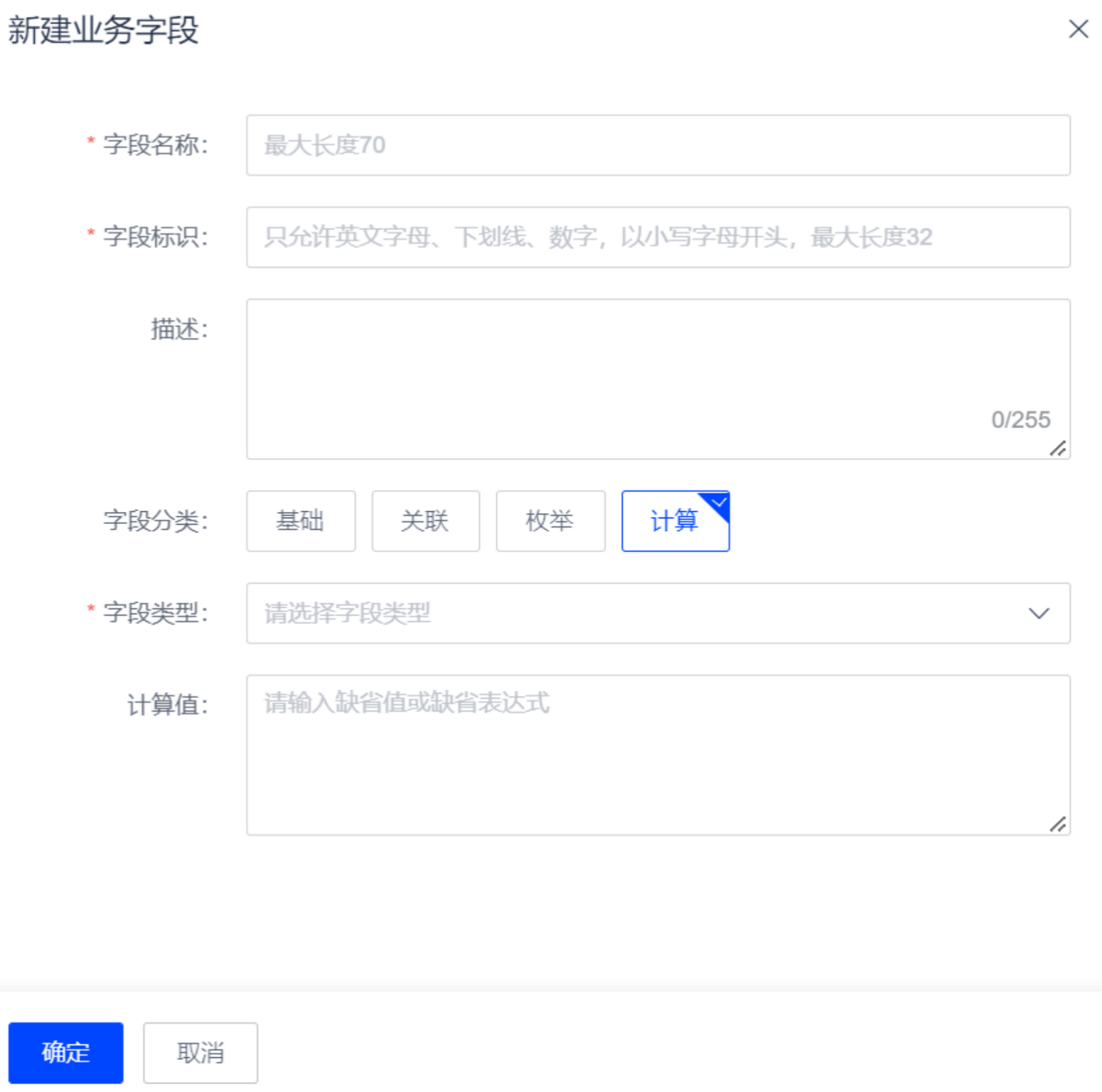

(4)单击“新建业务字段”，弹出新建业务字段窗口。选择“基础”字段分类。

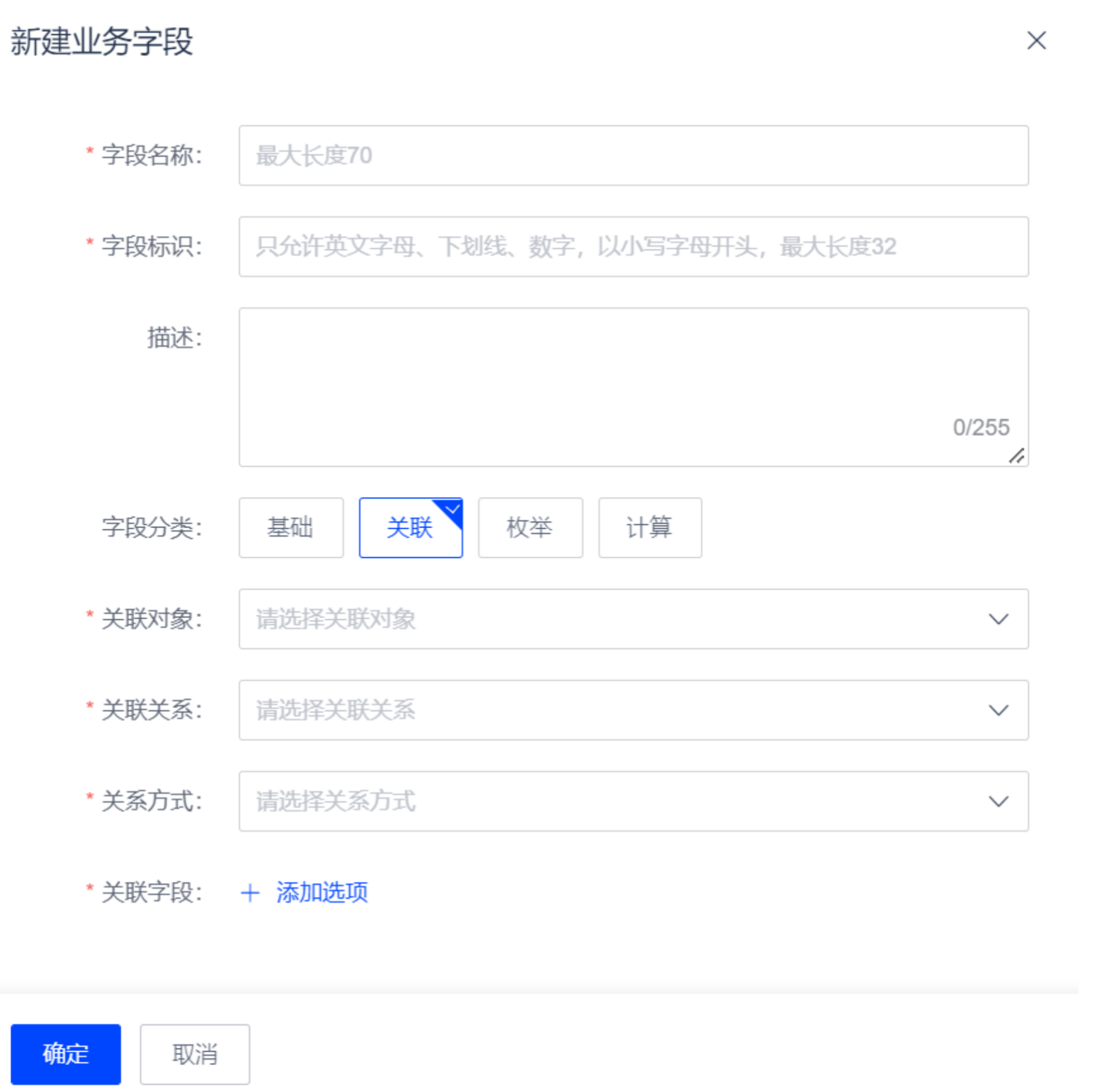

(5)单击“新建业务字段”，弹出新建业务字段窗口。选择“关联”字段分类。

(6)单击“新建业务字段”，弹出新建业务字段窗口。选择“枚举”字段分类。

(7)单击“新建业务字段”，弹出新建业务字段窗口。选择“计算”字段分类。

(8)单击“确定”，完成新建业务字段操作。

配置字段索引（可选）

1.场景描述

索引是为了实体模型对象中数据行的检索而创建的一种分散的存储结构。索引是针对实体模型对象而建立的. 在实体模型中，可以在选定模型中“字段索引” 属性页 中创建、编辑或删除每个索引类型。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击对应模型的名称，进入模型基本信息页面。

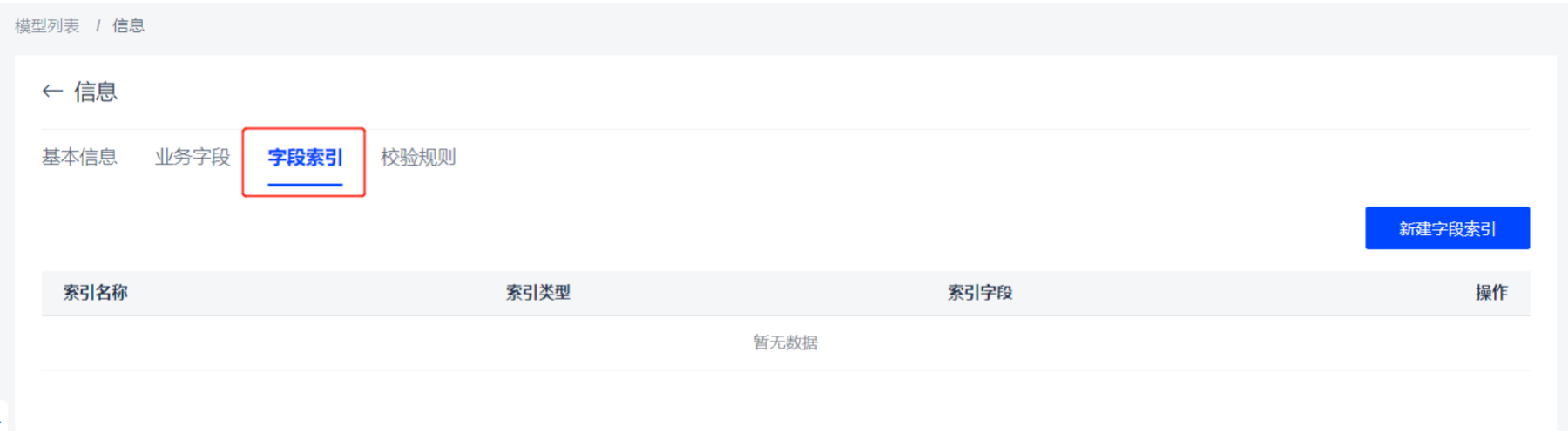

(3)单击“字段索引”，进入字段索引页签页面。

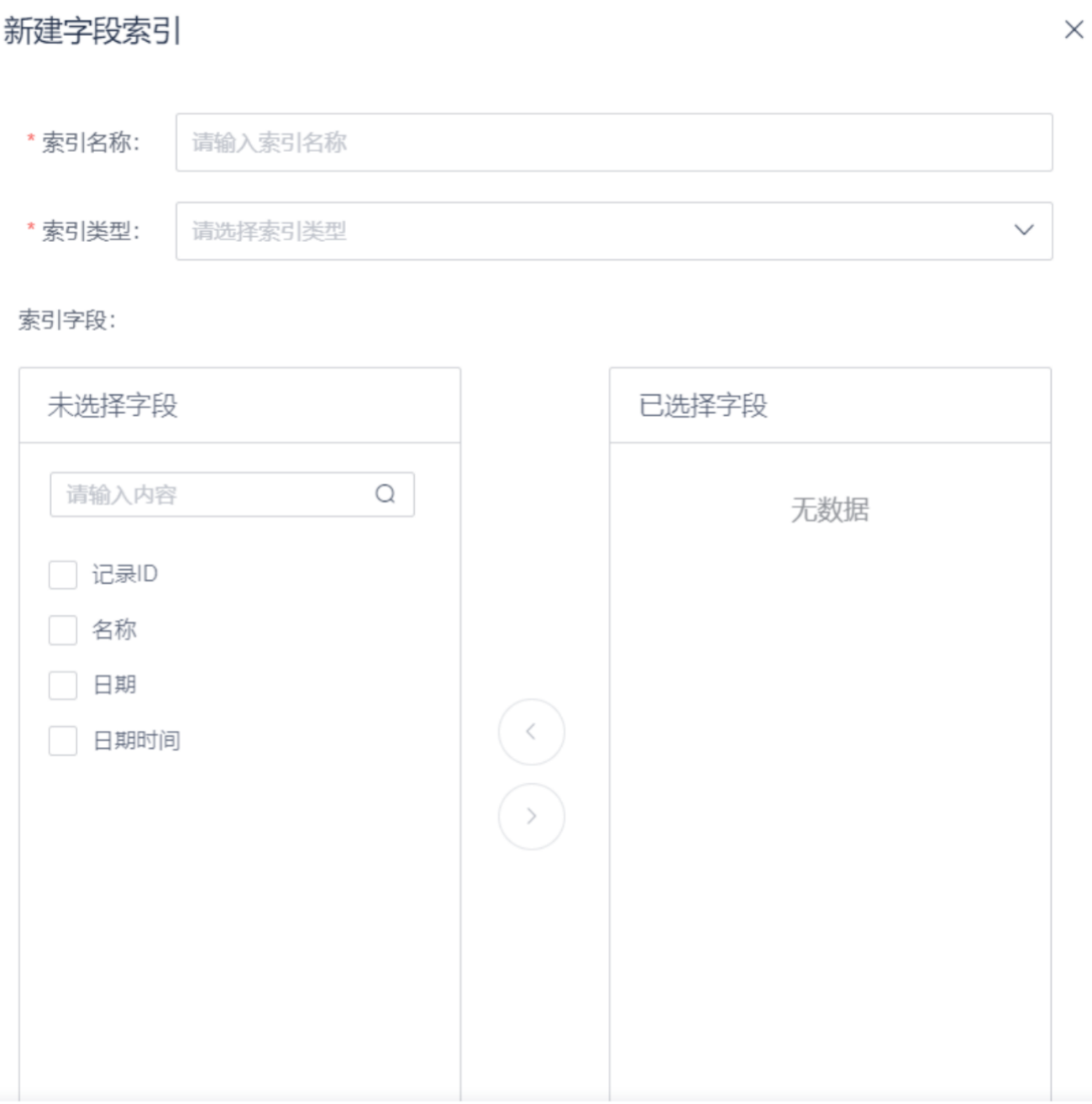

(4)单击“新建字段索引”，弹出新建字段索引窗口。

(5)根据下表中的参数说明进行配置。

(6)单击“确定”，完成新建字段索引操作。

配置校验规则（可选）

1.场景描述

校验规则用于创建管理检验业务字段的合法性规则，例如字段A不能为空，字段B不能大于某个数值等。使用效验规则主要是为了方便对字段做一些简单的规则限制。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击对应模型的名称，进入模型基本信息页面。

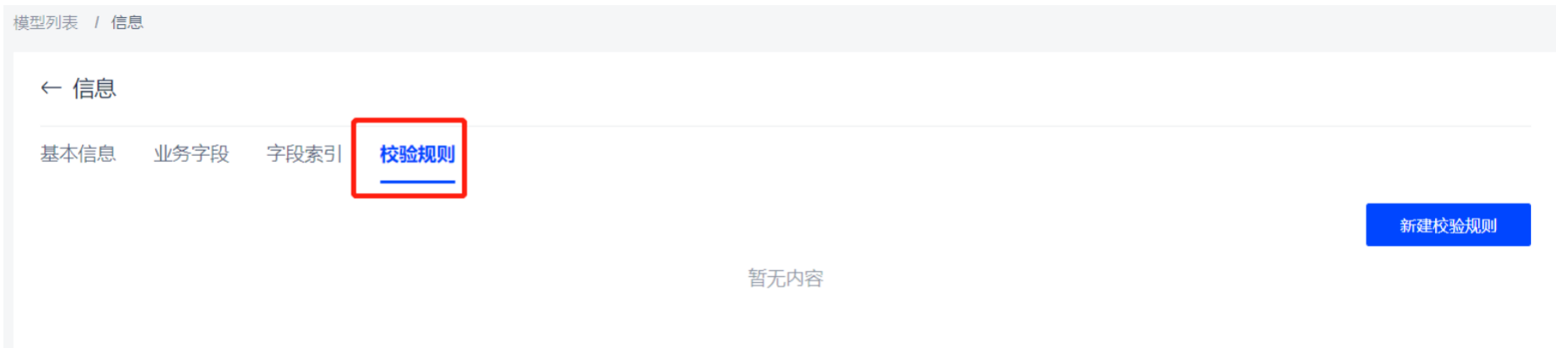

(3)单击“校验规则”，进入校验规则页签页面。

(4)单击“新建校验规则”，弹出新建校验规则窗口。

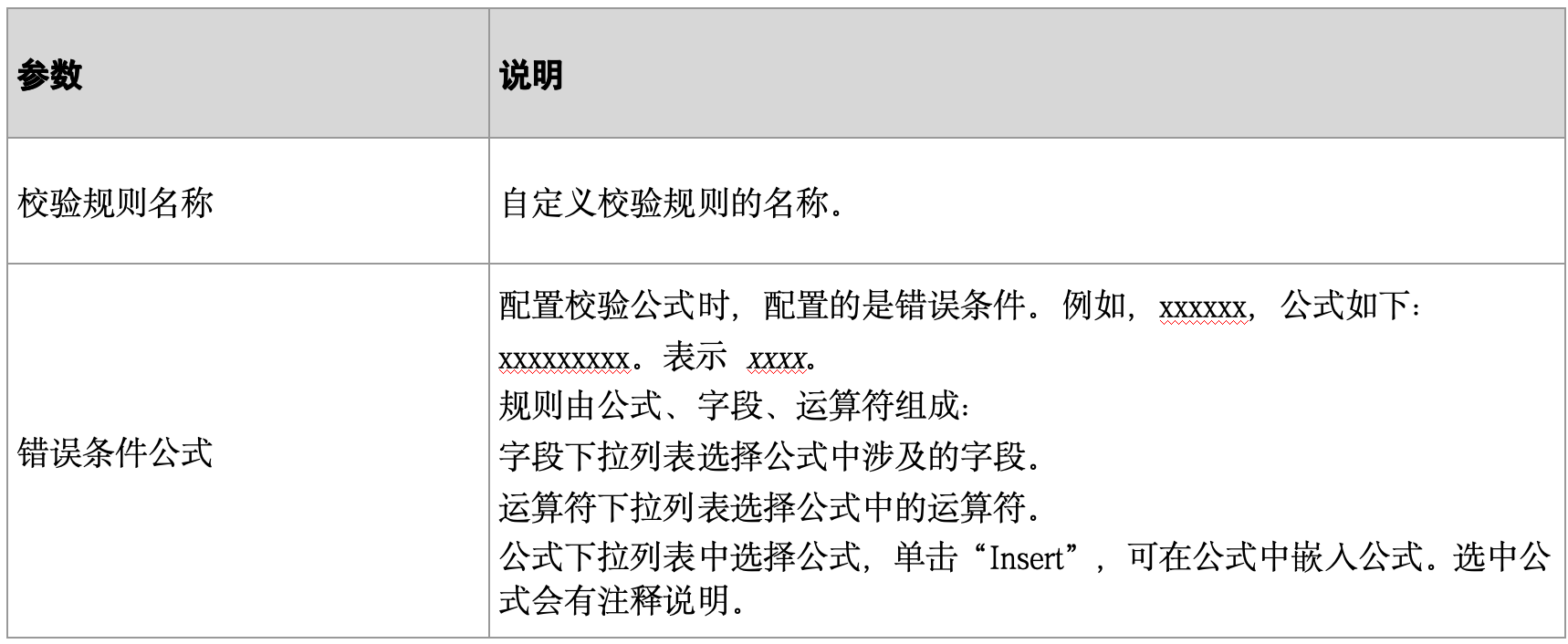

(5)根据下表中的参数说明进行配置。

(6)单击“确定”，完成新建校验规则操作。

修改实体模型

1.限制与指导

实体模型必要要有一个主键。实体模型创建时会自动创建一个主键，用户可以自定义其他字段作为主键。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击实体模型名称后对应的“编辑”，弹出编辑实体模型窗口。

(3)根据需要修改实体模型的名称和描述。

(4)单击“确定”，完成修改实体模型操作。

删除实体模型

1.限制与指导

无

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击实体模型名称后对应的“删除”，弹出确认窗口。

(3)确认要删除的实体模型后，单击“确定”，完成删除操作。

3.3.1.3 枚举模型

什么是枚举模型

枚举模型定义结构化，可枚举，有上下级依赖关系的业务对象。例如国家和省份，公司和下属部门。枚举模型支持在实体模型枚举字段的复用。

新建枚举模型

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击“新建枚举模型”，弹出新建枚举模型窗口。

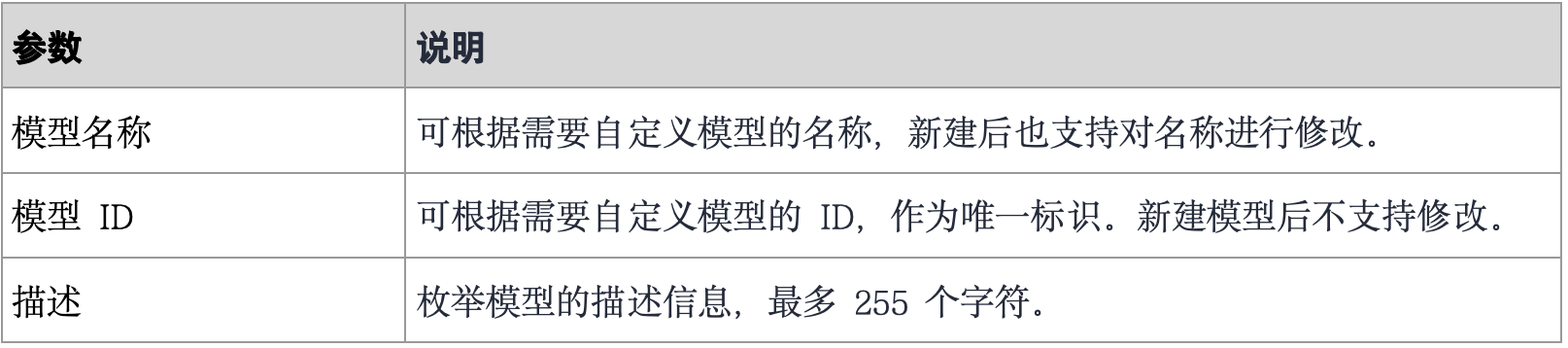

(3)根据下表中的参数说明进行配置。

(4)单击“确定”，完成新建枚举模型操作。

配置枚举值

1.场景描述

当一个对象下有多个枚举值时，例如国家和省份，公司和下属部门。可以通过枚举模型创建此类对象。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击对应模型的名称，进入模型基本信息页面。

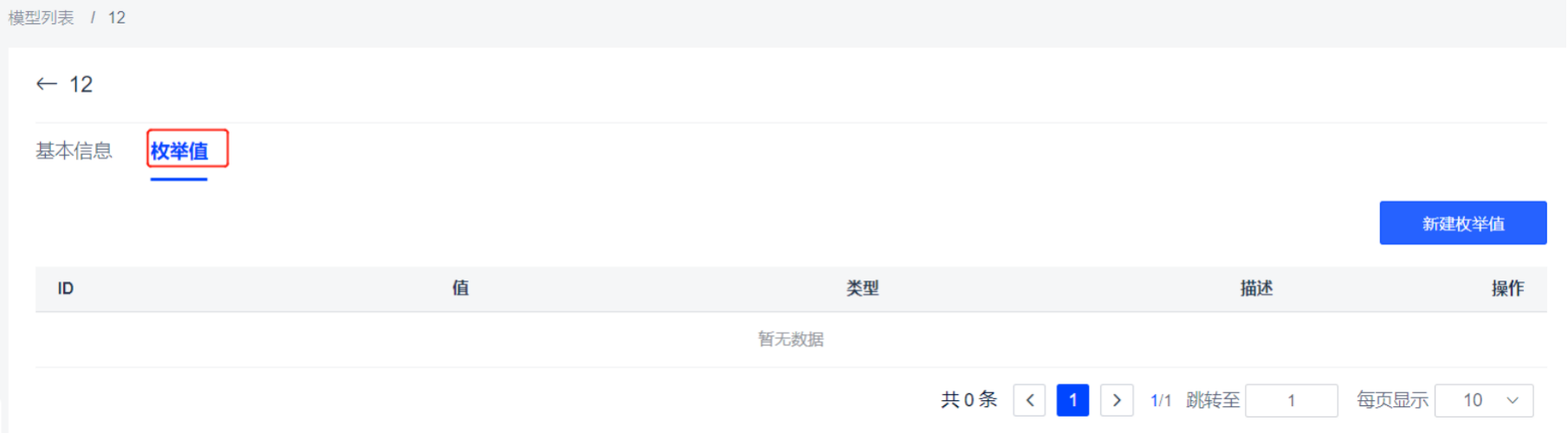

(3)单击“枚举值”，进入枚举值页签页面。

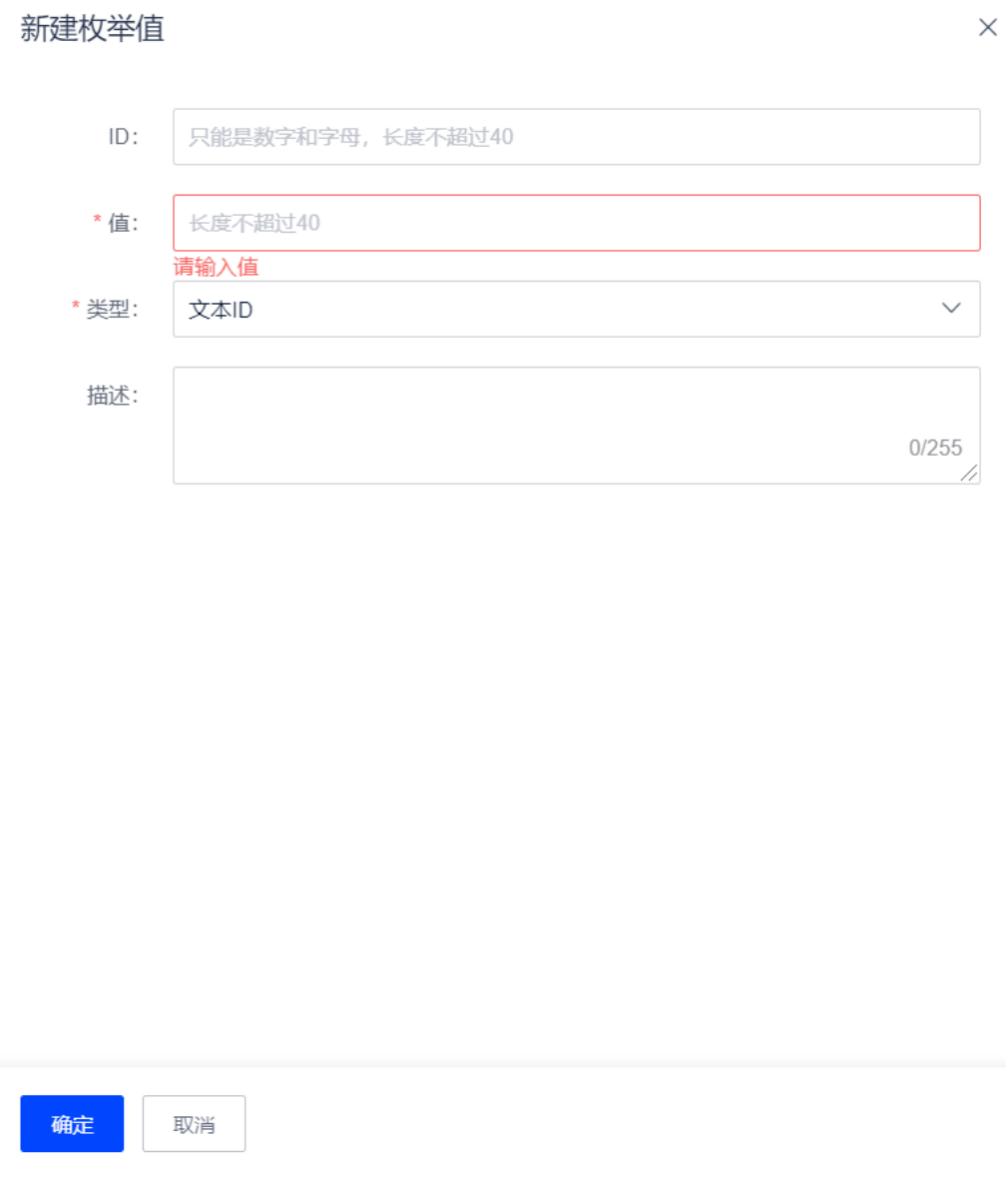

(4)单击“新建枚举值”，弹出新建枚举值窗口。

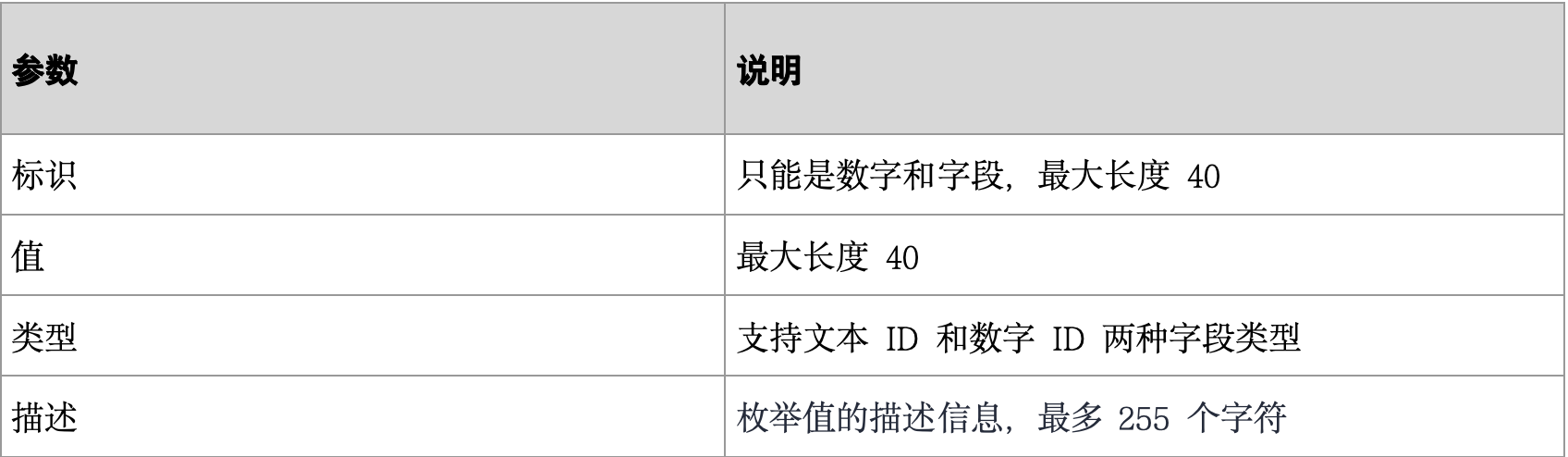

(5)根据下表中的参数说明进行配置。

(6)单击“确定”，完成新建枚举值操作。

3.3.1.4 视图模型

什么是视图模型

视图模型相当于关系型数据库中一个view,可以组合关联多个实体模型，并以对象的形式展现。同时视图模型也可以作为一个不需要入库记录的存储对象。例如定义一个外部接口的参数。

新建视图模型

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

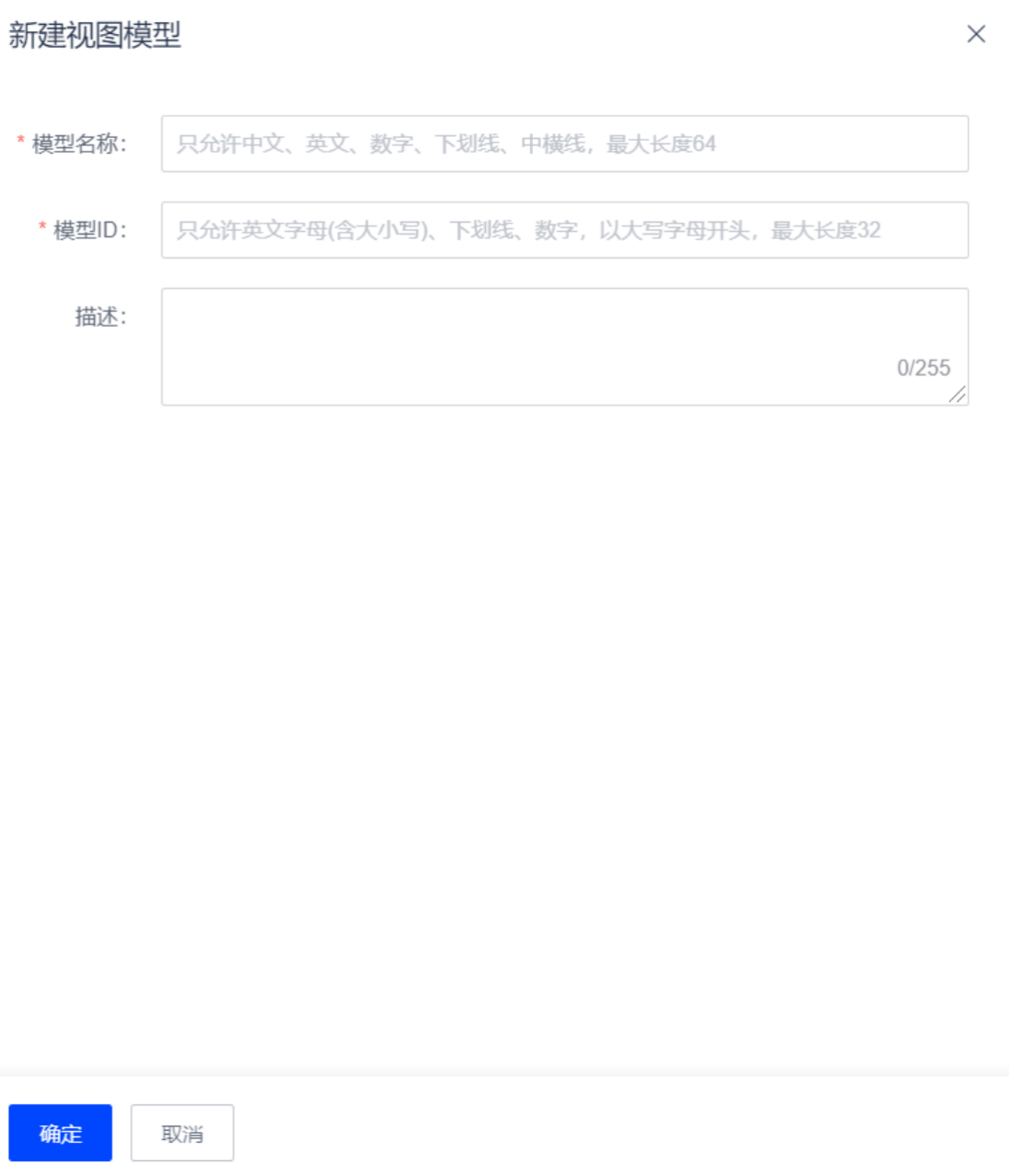

(2)单击“新建视图模型”，弹出新建视图模型窗口。

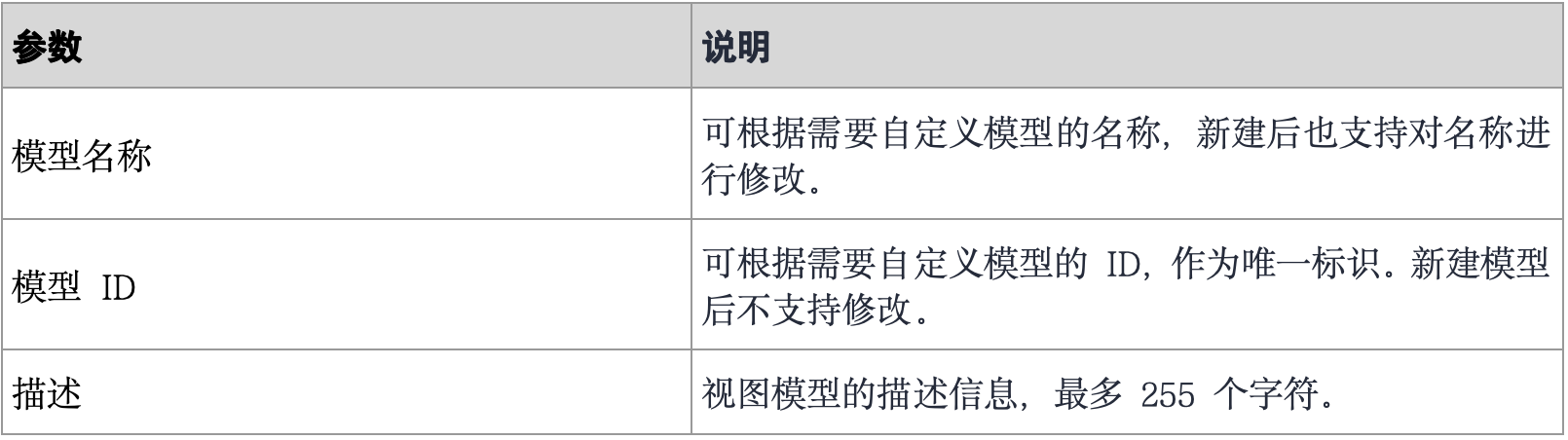

(3)根据下表中的参数说明进行配置。

(4)单击“确定”，完成新建视图模型操作。

配置模型关联

1.场景描述

班级信息对象里包括班级ID，班级名称，教师ID。教师信息对象里包括教师ID，教师名称，教师职称。通过组合班级和教师的视图对象，展示班级和教师的信息。

2.前提条件

实体模型“班级信息”已创建完成。

实体模型“教师信息”已创建完成。

3.操作步骤

(1)进入应用编辑器，单击左侧导航栏的“模型 ”，显示模型的资源目录树。

(2)单击"班级教师信息"视图模型的按钮进入模型基本信息页面。

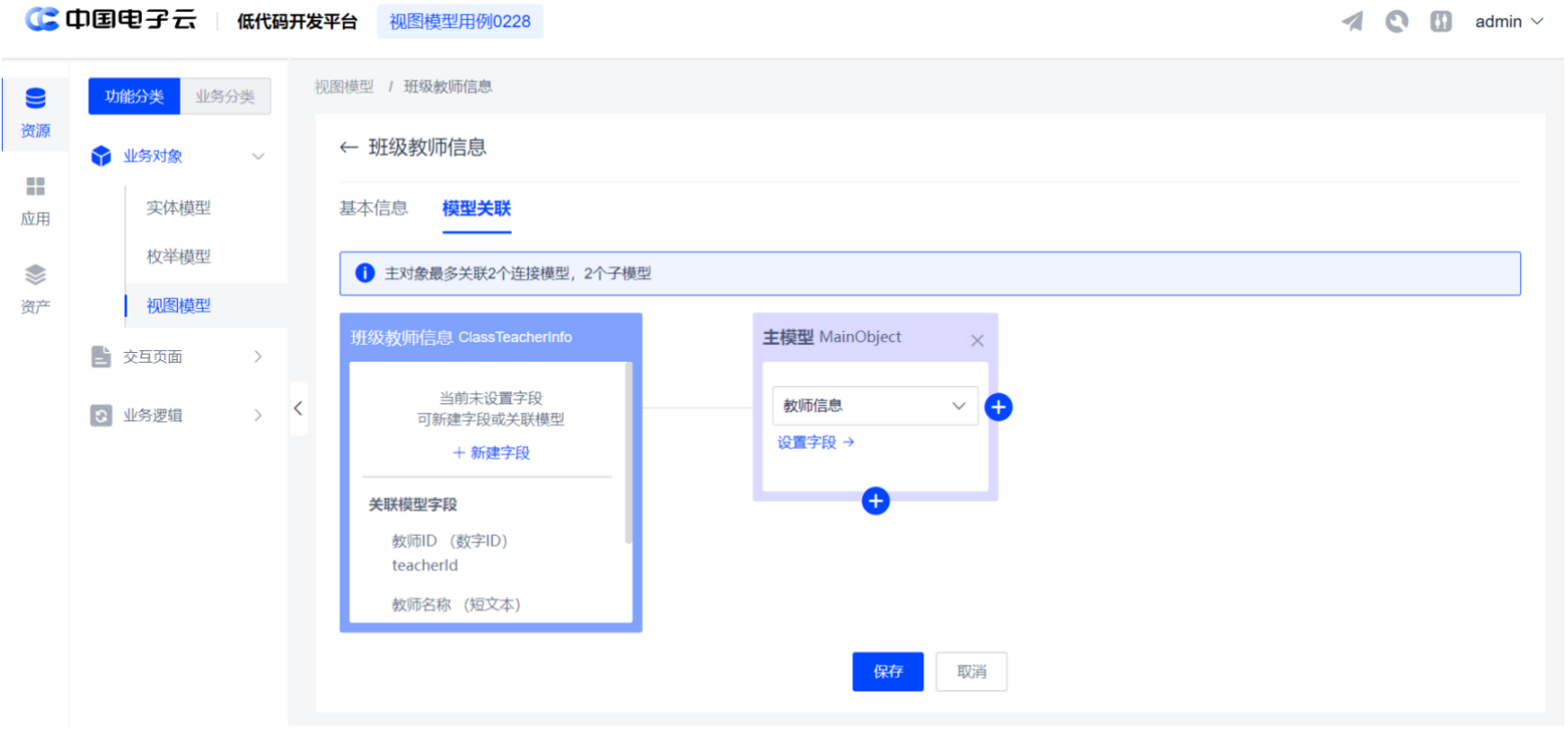

(3)单击“模型关联”，进入模型关联页签页面。

(4)单击“主模型”中下拉菜单选中教师信息。

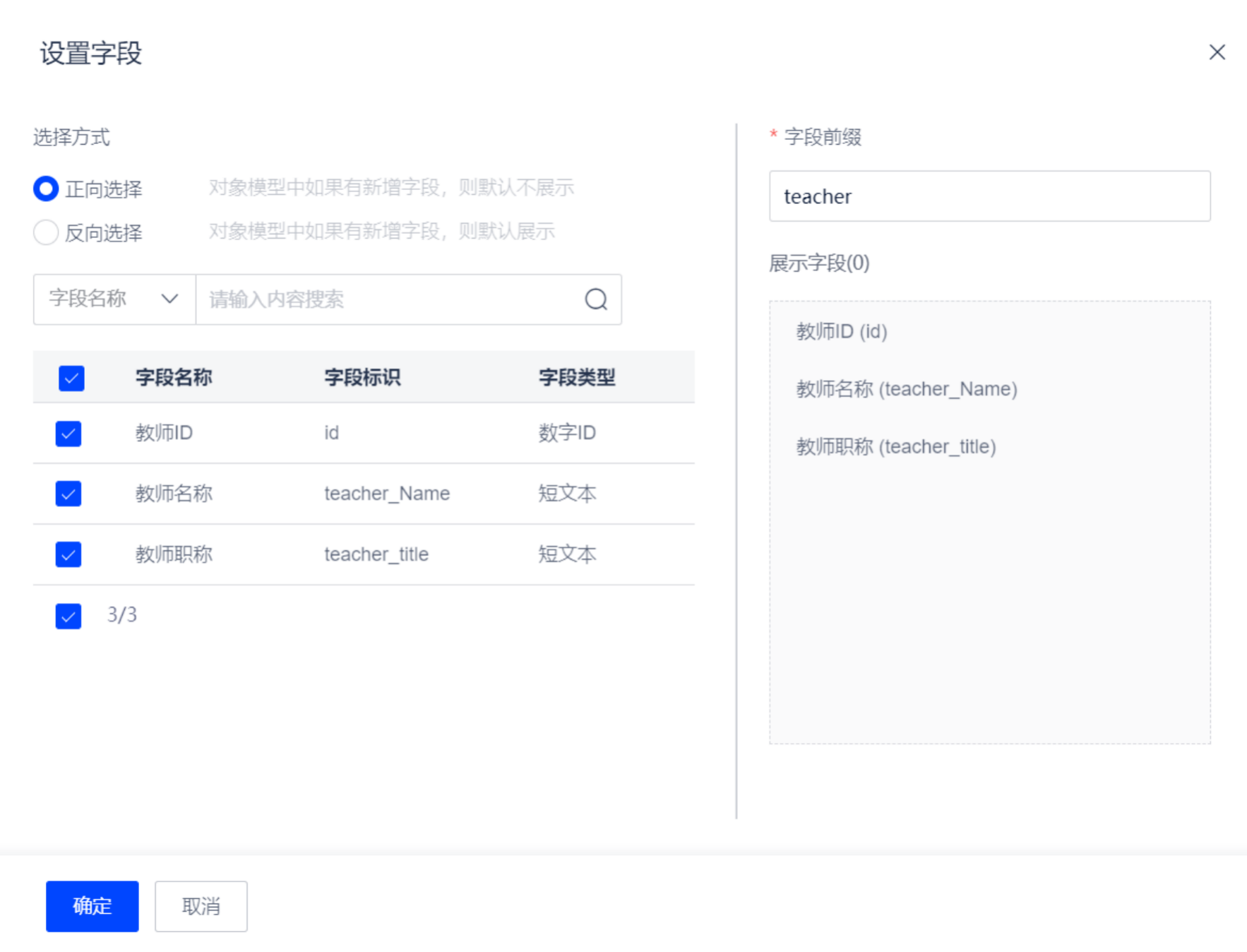

(5)单击“设置字段”，在侧滑页面中勾选字段，并设置字段前缀。

(6)重复步骤5，步骤6，选择班级信息。

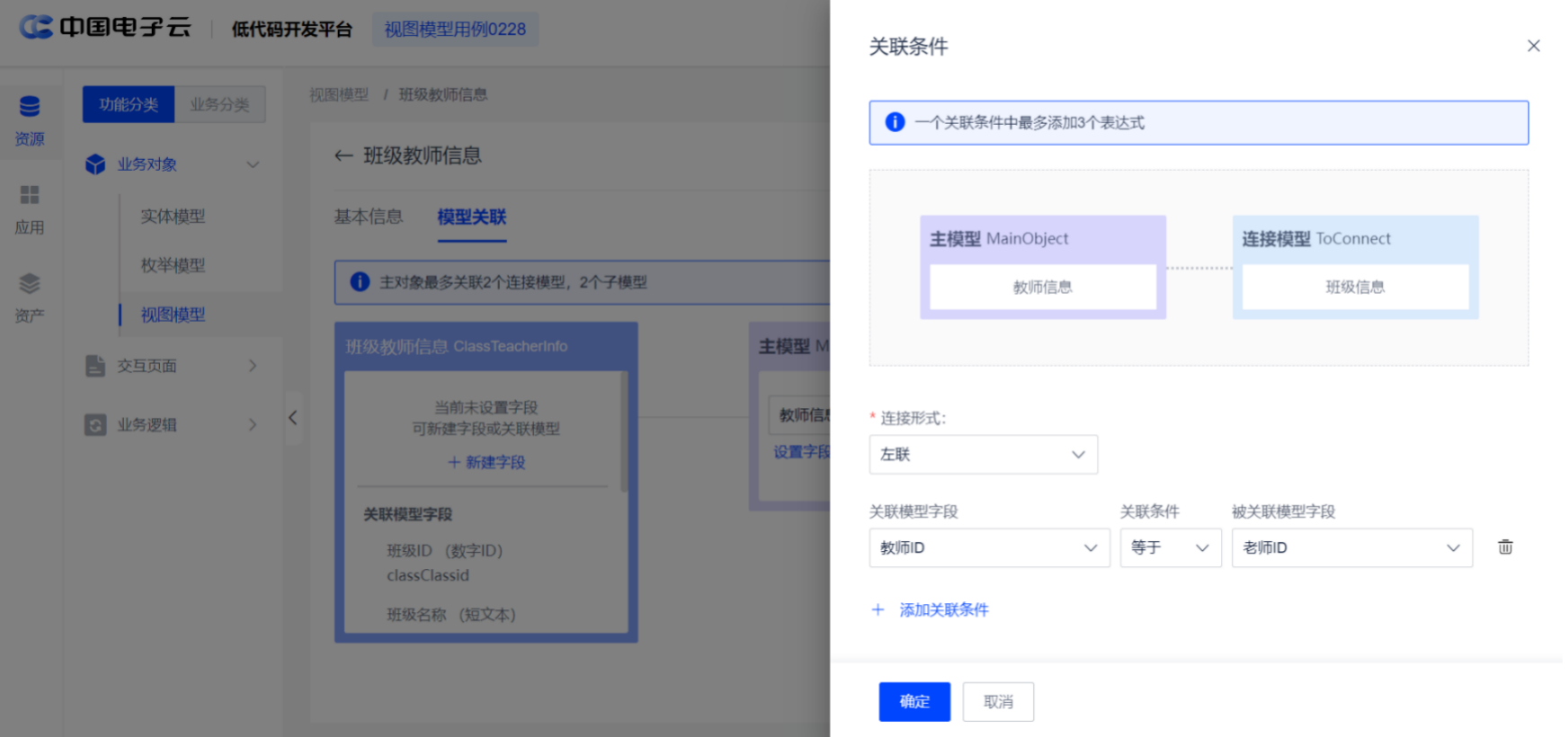

(7)单击“关联字段”，设置关联字段和关联方式。

(8)单击“确认”，完成新建视图模型操作。

3.3.1.1 简介

交互页面提供给开发者快速构建页面的能力。通过新建自定义页面，将一个或多个组件拖进画布，进行低代码甚至无代码的配置，帮助开发者快速完成实现业务功能的前端页面。

页面提供了丰富的组件，组件包含了预置的样式，并封装了基础事件代码，搭建者可以根据个性化需求，通过页面预置的组件自由编辑页面，并修改组件的样式。通过局部代码编辑，修改整个页面的属性和页面构建规则，实现了开箱即用，避免重复写样式和事件代码，陷入代码细节，使开发人员更好的专注于业务场景的挖掘。

企业常见业务场景(简单)：例如绩效管理、请假电子流、出差报销、在线投票等，其功能主要是针对业务数据的增、删、改、查等。

3.3.1.2 新建自定义页面

(1)进入应用编辑器，单击左侧导航栏的“页面 ”，显示页面的资源目录树。

(2)单击“＋”，弹出新建页面窗口。

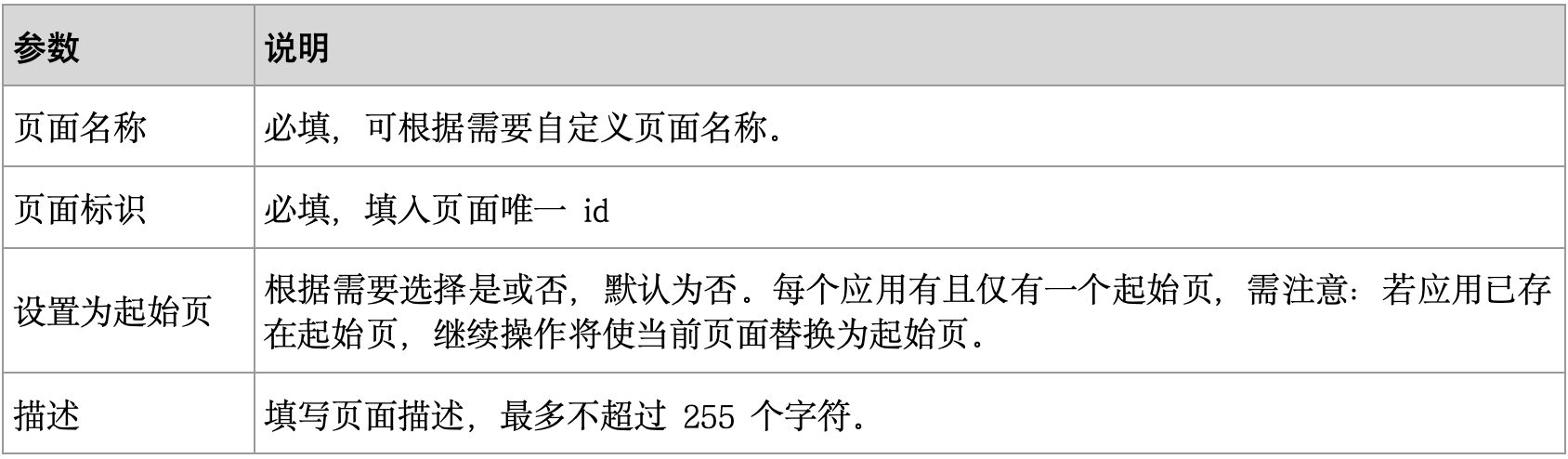

(3)根据下表中的参数说明进行配置。

(4)单击“确定”，进入自定义页面编辑器。开发页面及编辑页面参见“编辑页面”。

3.3.1.3 自定义页面编辑器介绍

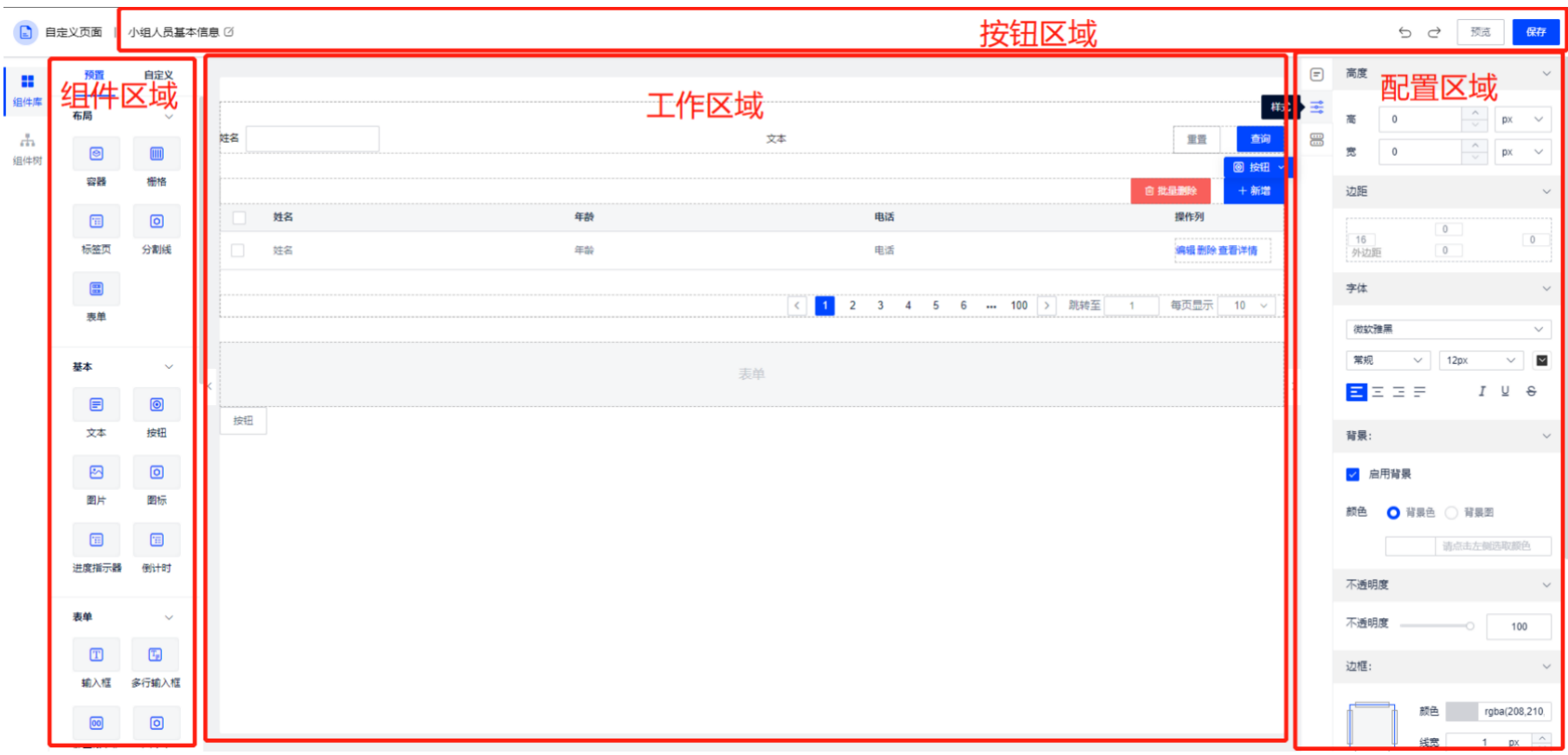

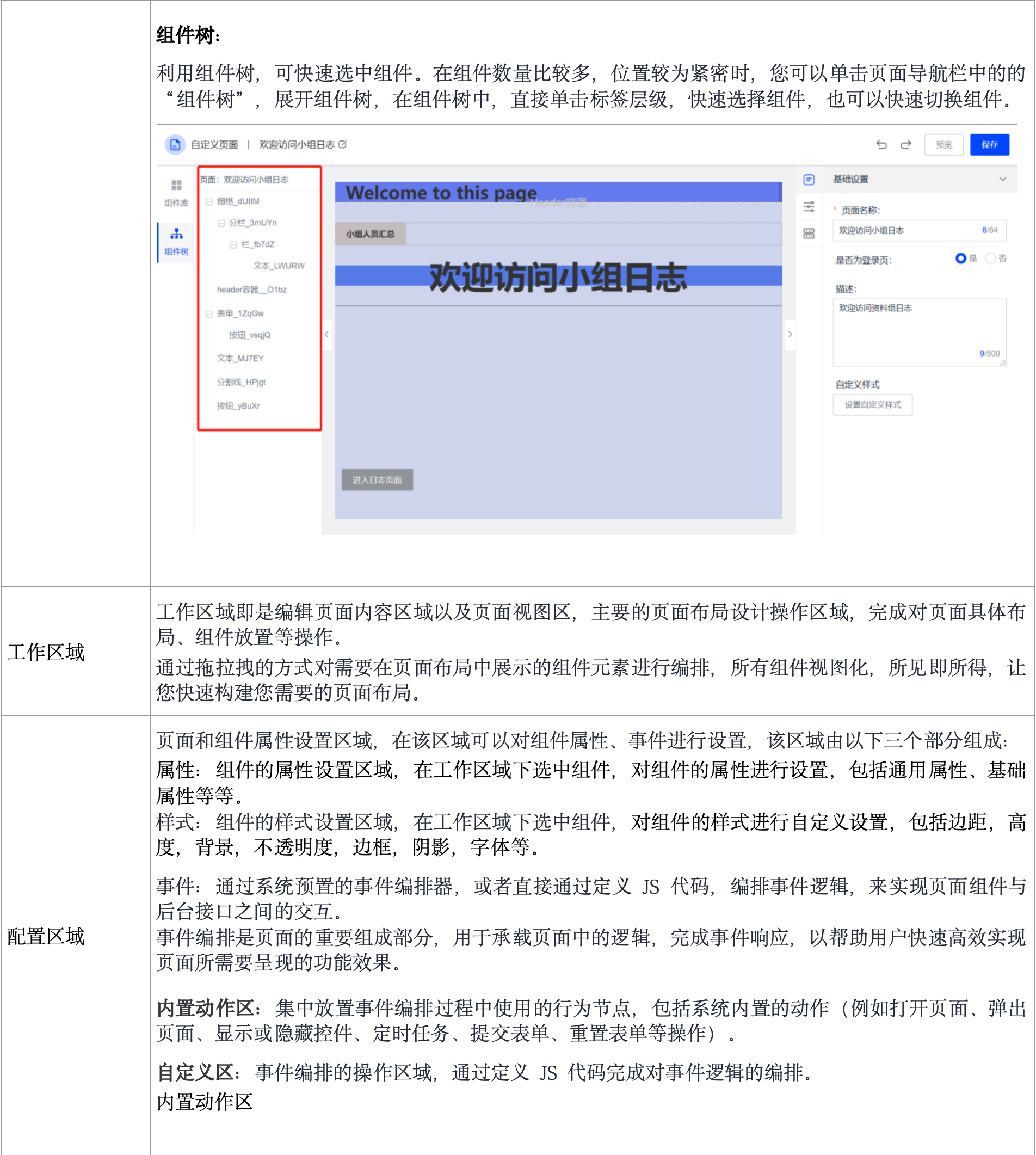

自定义页面编辑器由四部分组成，分别是：左侧组件区域、上方按钮区域、中间工作区域和右侧可配置页面区域。

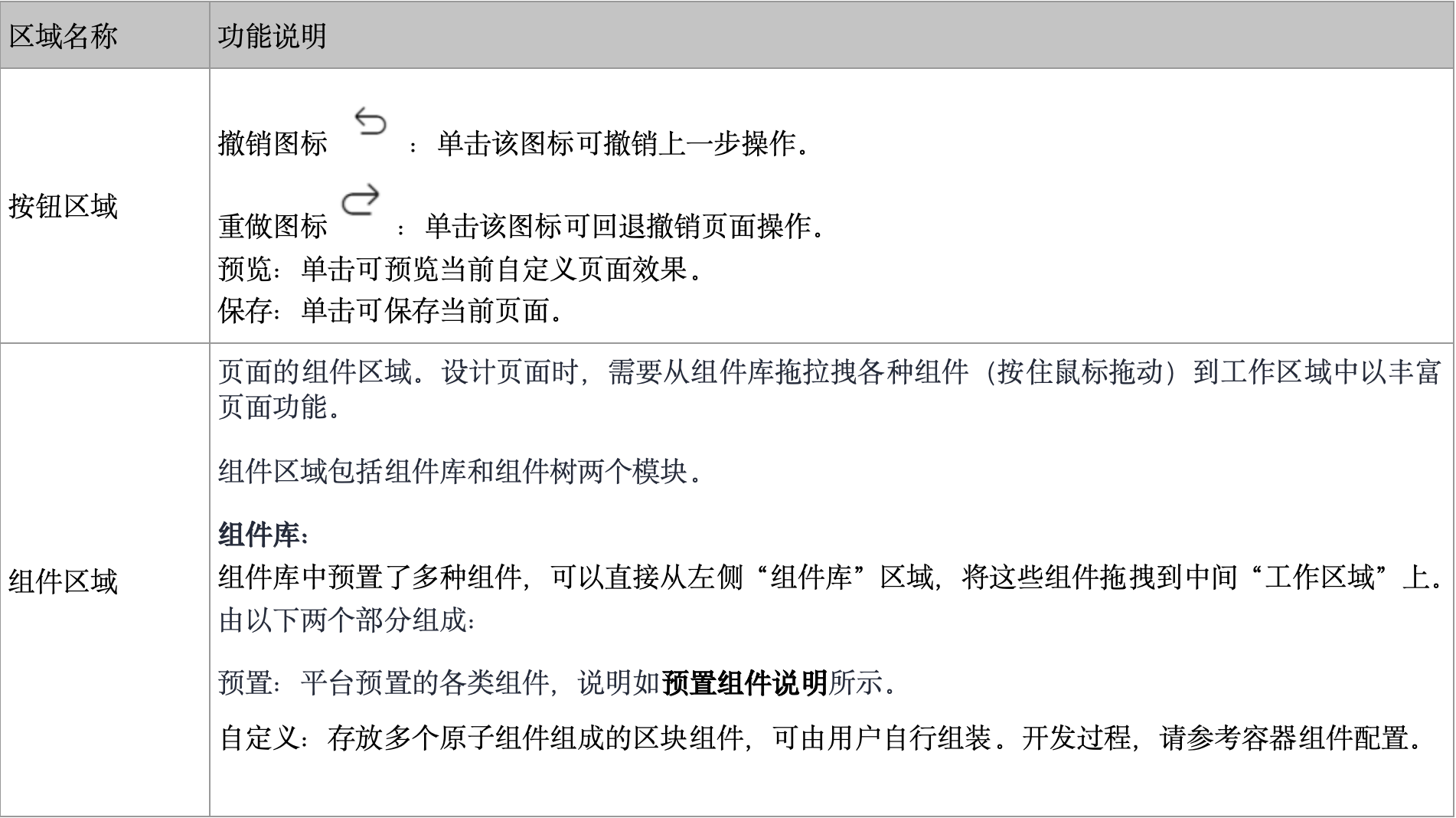

页面介绍如下表所示：

3.3.1.4 预置组件说明

组件库包括平台预置组件和自定义组件，预置组件分为布局，基本，表单和高级四类。

组件通用属性说明

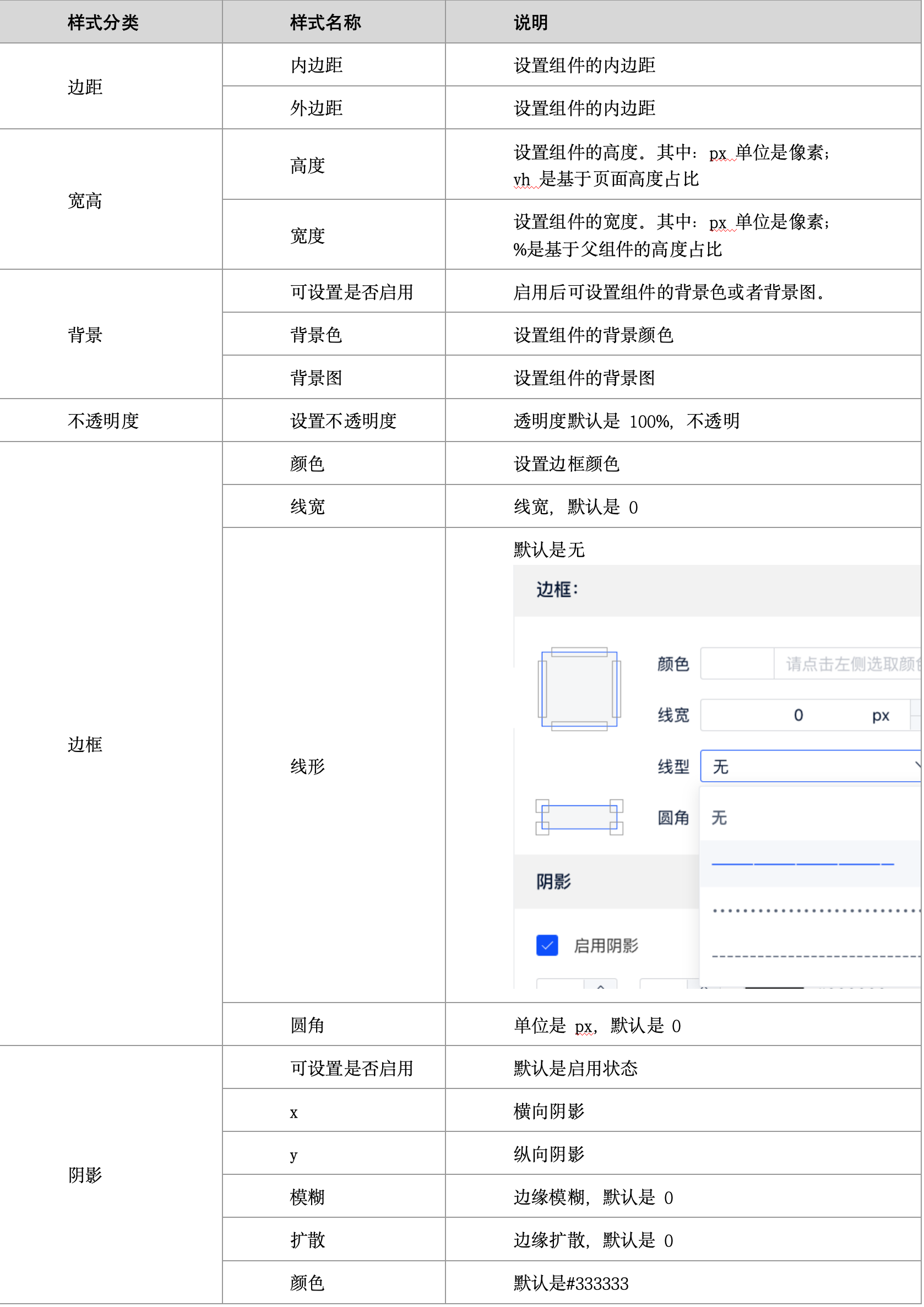

通用样式参考：

高级事件

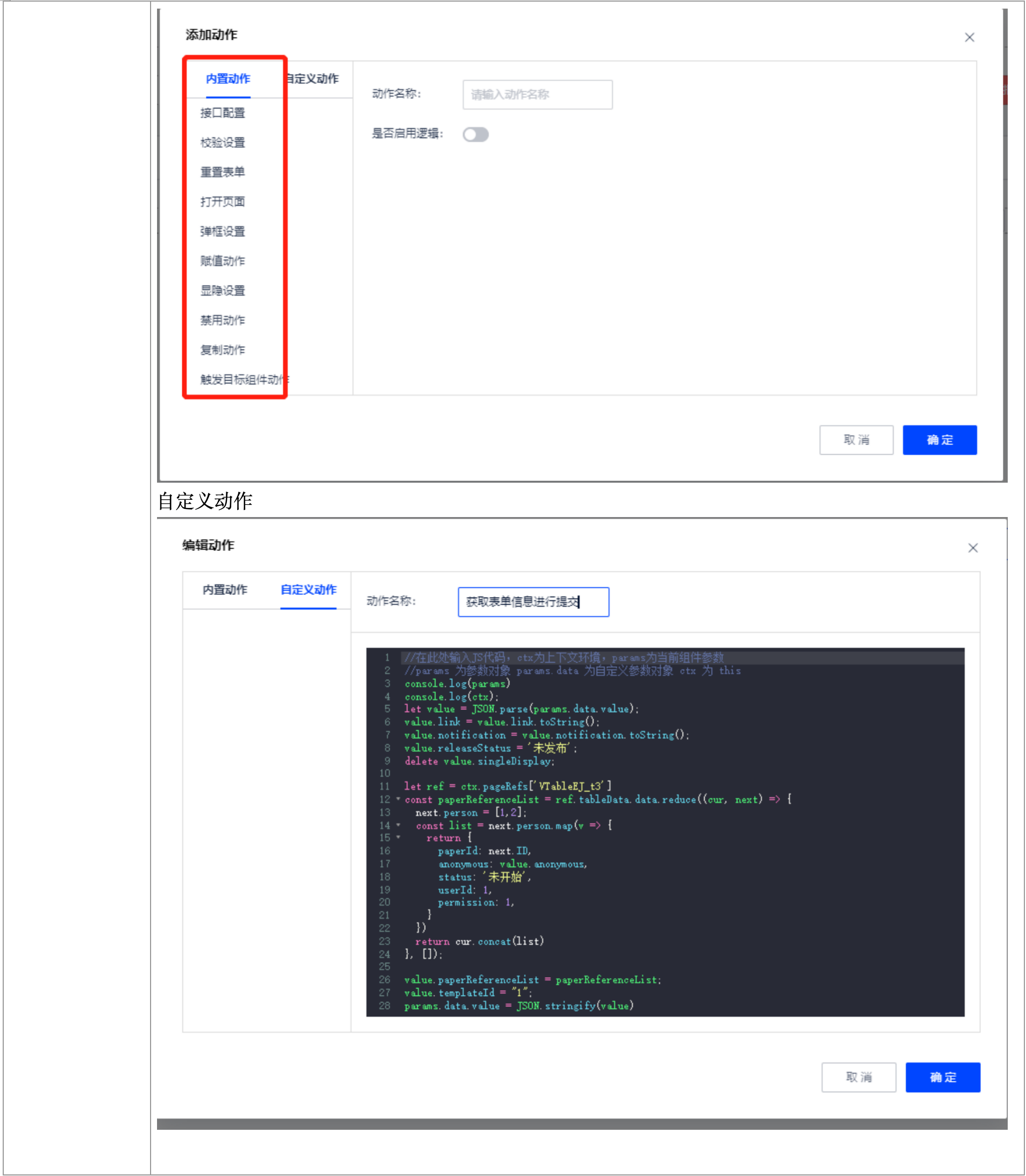

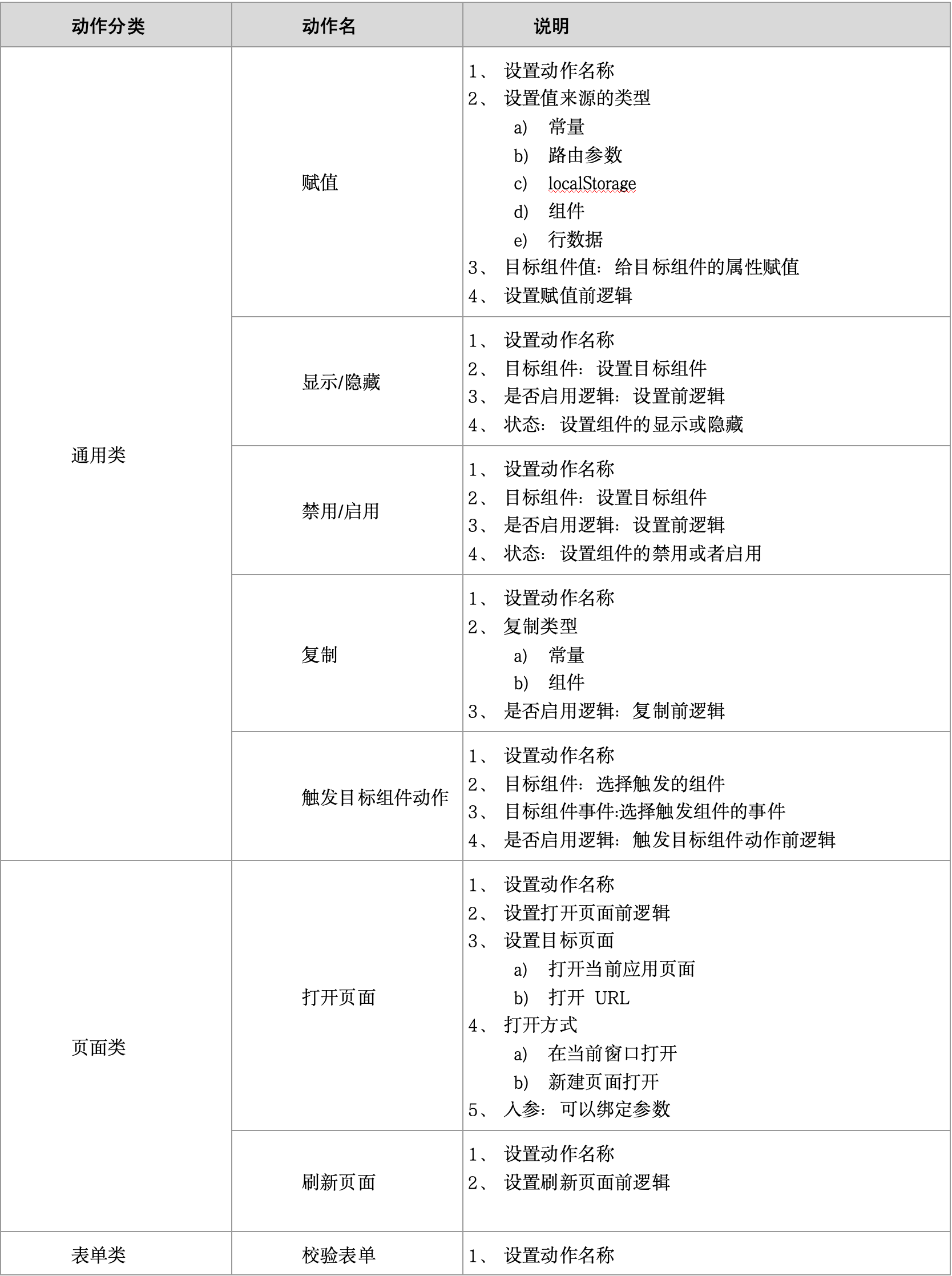

组件的响应时间可以添加动作。动作分成两种类型：内置动作和自定义动作。

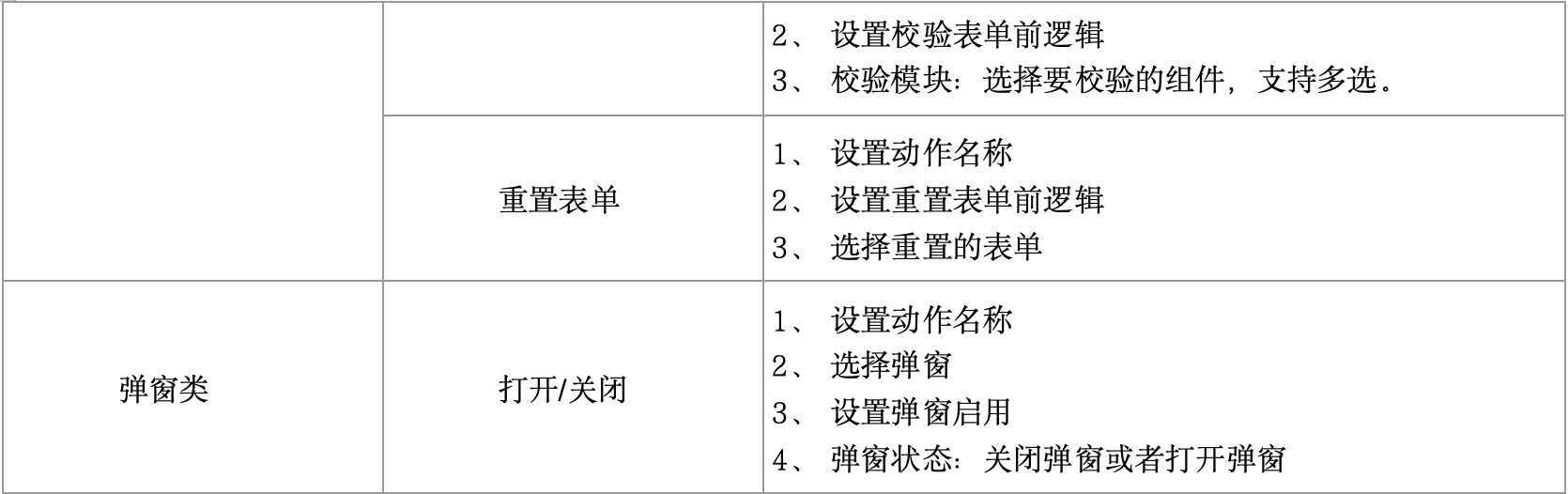

1.内置动作，平台封装好的动作，仅需要通过简单配置，就可以完成业务逻辑。

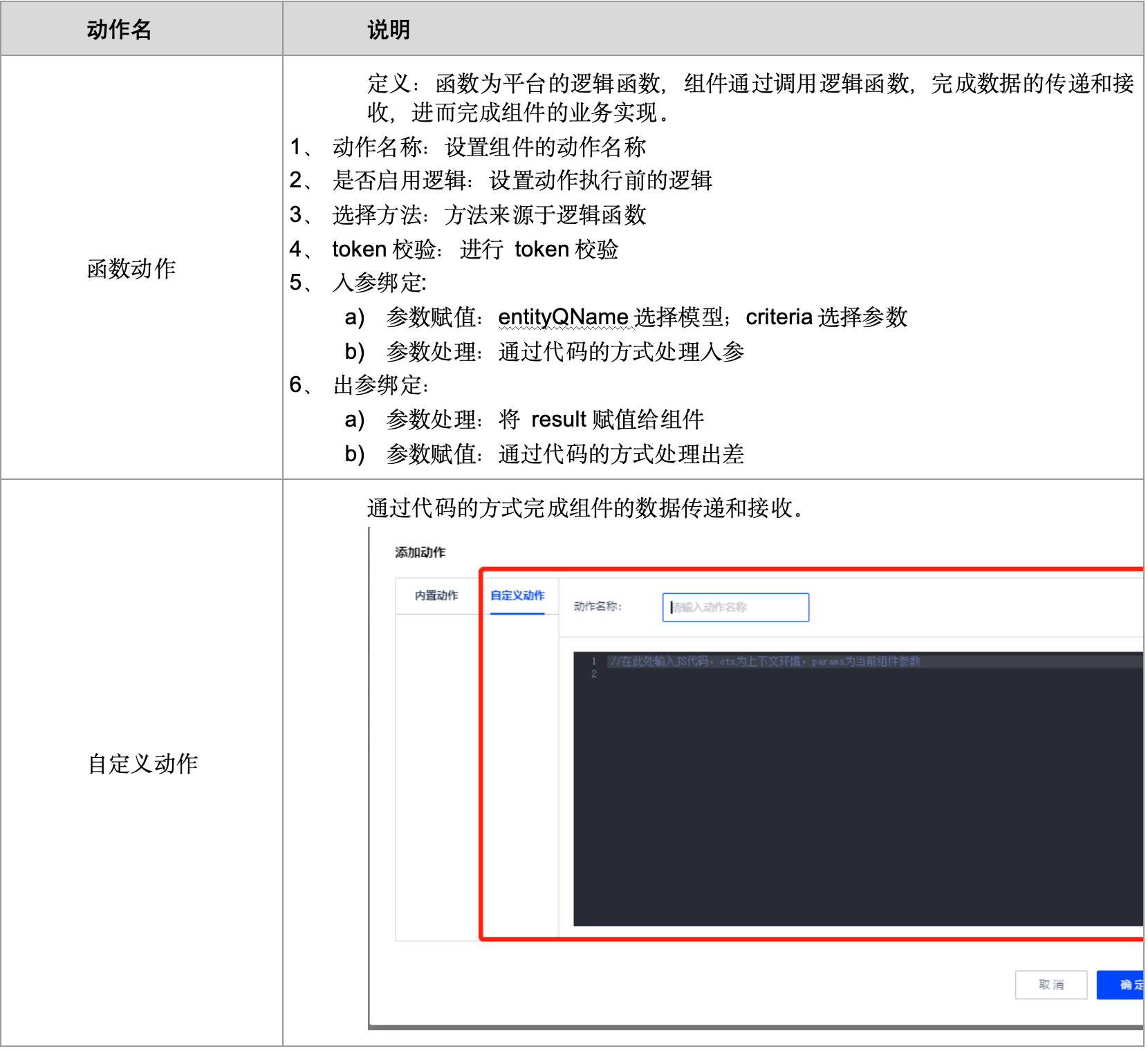

2.高级动作分为函数动作和自定义动作，需要对编程有一定的了解才能完成此操作。

3.场景示例

系统预置了多种常用的事件交互动作，例如打开页面、打开弹窗以及重置表单。您可在页面设计中直接使用预置动作完成页面相关的常见操作。

示例一：实现页面跳转

场景描述：单击按钮，跳转到详情页面。

操作步骤：

(1)拖入按钮组件，在右侧“事件”页签下，单击“点击触发”后的加号，进入“添加动作”页面。

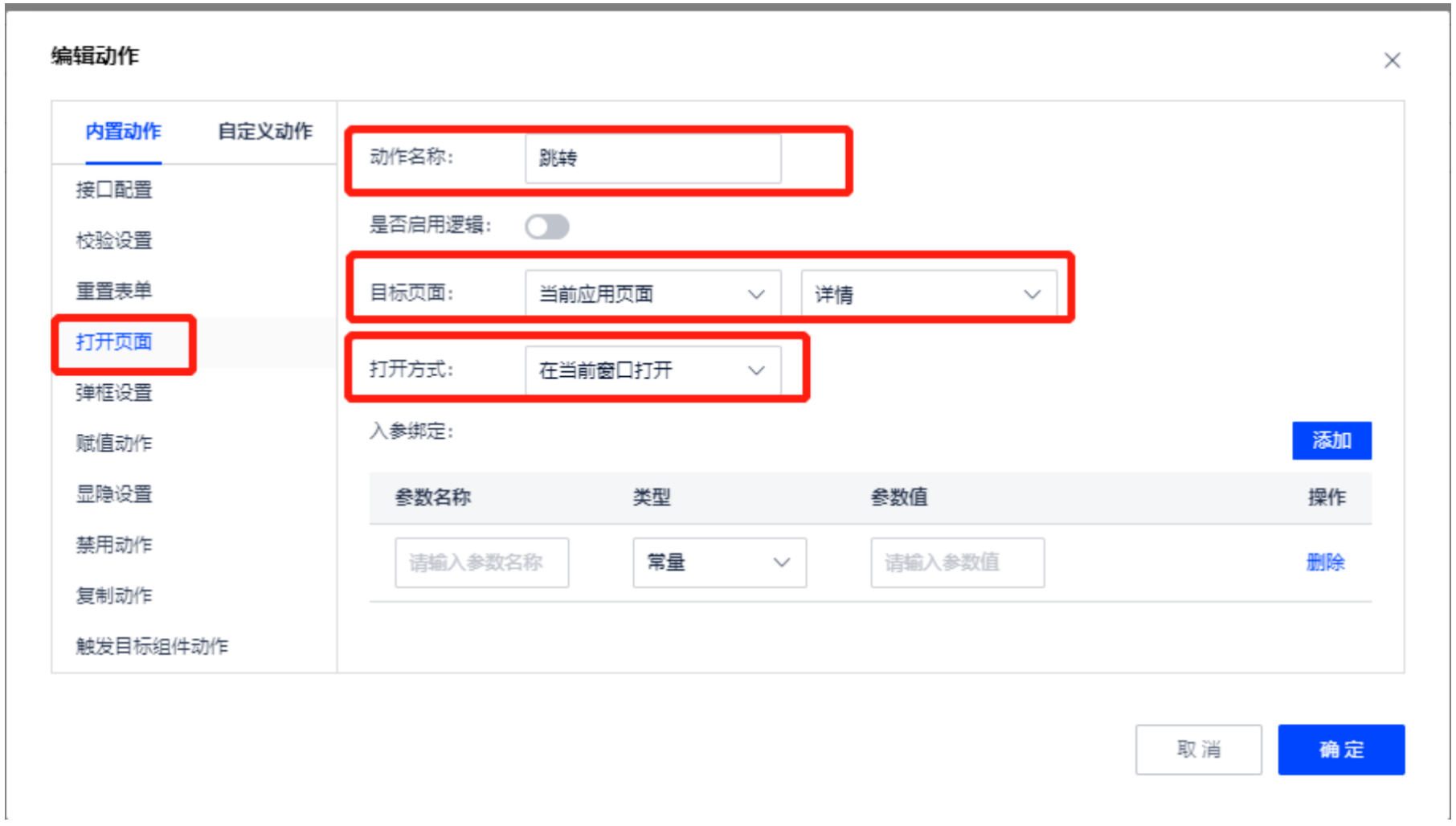

(2)单击“打开页面”，配置动作名称、目标页面，打开方式等参数，单击“确定”。

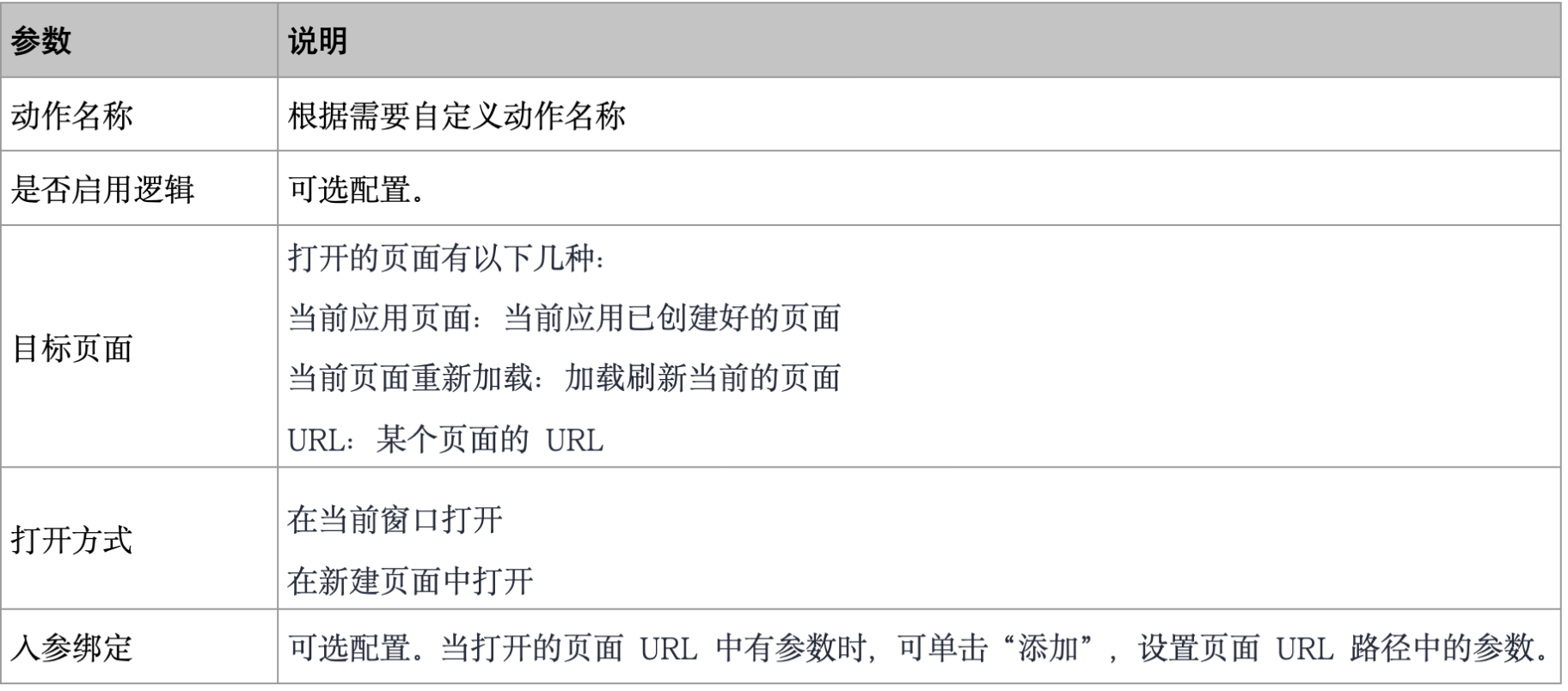

(3)“打开页面”参数说明

(4)单击页面右上角保存按钮，保存页面。

(5)单击预览页面，单击“立即体验”按钮，可预览按钮的事件效果。

示例二：实现弹出窗口

场景描述：单击按钮，弹出“提交成功”的提示窗口。

操作步骤

(1)拖入按钮组件，在右侧“  ”事件图标下，单击“点击触发”后的加号，进入“添加动作”页面。

(2)单击“弹框设置”，配置动作名称，目标组件、弹窗状态，单击“确定”。

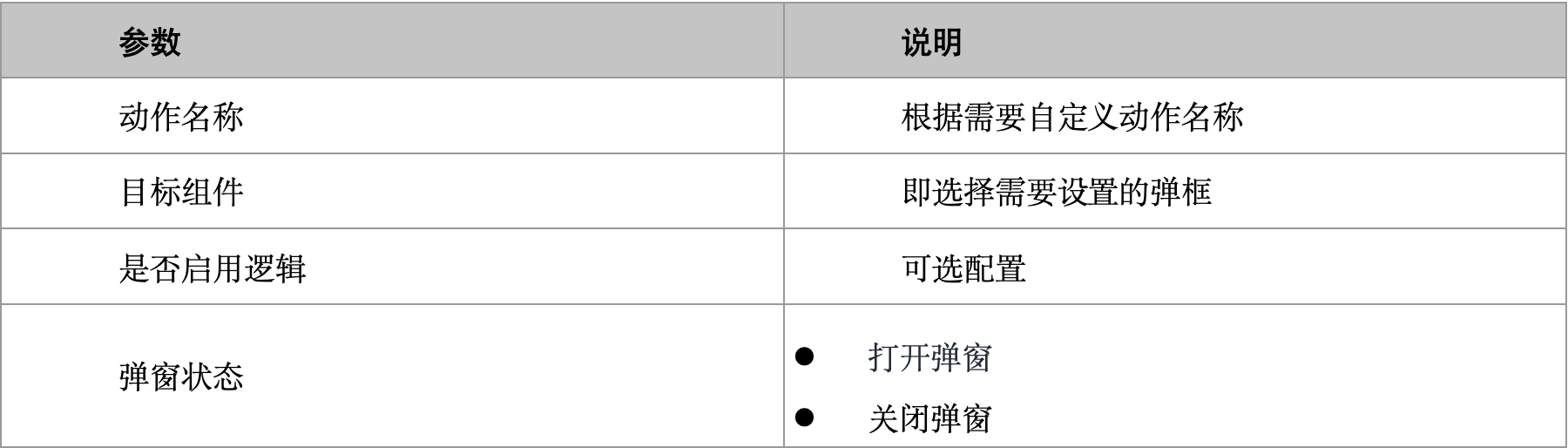

(3)“弹框设置”参数说明

(4)单击页面右上角保存按钮，保存页面。

(5)单击预览，可预览弹框的事件效果。

布局

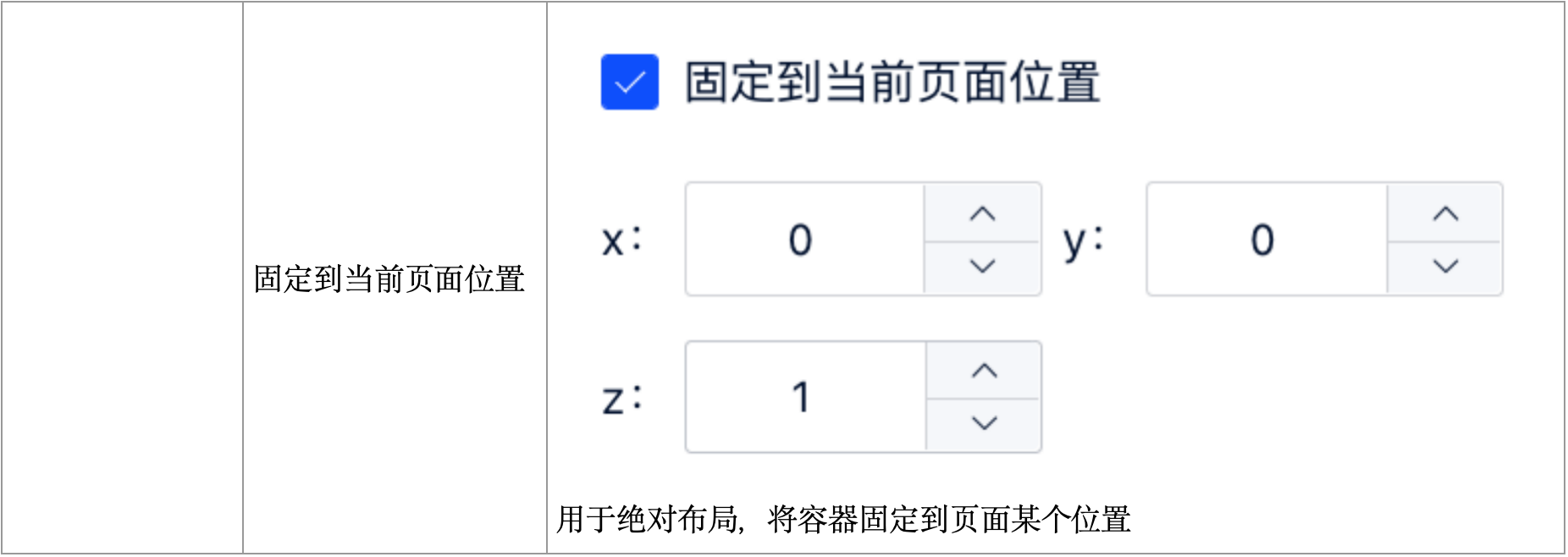

(1)容器

• 概述：主要用于布局，常用于承载其他组件，并进行渲染。

• 属性

• 样式

参考通用样式设置

• 高级

(2)栅格

• 一种容器组件。通过行（row）与列（column）的组合来创建页面布局容器。主要用于解决大量的信息收纳问题。

(3)标签页

• 选项卡切换组件。 提供平级的区域将大块内容进行收纳和展现，保持界面整洁。

(4)分割线

• 用来分割页面内容。

(5)表单

• 作为一个容器，用于数据的收集和展示。

(6)折叠面板

• 概述

一种容器，用于将内容区域折叠/展开。

基本

(1)文本

• 概述

展示文本信息。

(2)按钮

• 概述

开启即时操作，触发业务逻辑。

(3)图片

• 概述

展示图片。

(4)图标

• 概述

展示图标。

(5)进度指示器

• 概述

展示进度的组件，可以设置进度条、进度圈等样式。

(6)倒计时

• 概述

展示倒计时。

(7)链接

• 概述

展示链接，并可以打开链接内容。

(8)地图

• 概述

展示地图

(9)音频

• 概述

展示音频文件。

(10)视频

• 概述

展示视频文件。

表单

(1)输入框

• 概述

展示单行文本，可录入文字、数字等。

(2)多行输入框

• 概述

展示多行文本，用于录入较长、较为复杂的内容，比如工作报告。

(3)数字输入框

• 概述

展示数字。用于录入数字，比如年龄、身高等。

(4)富文本

• 概述

一种可内嵌于浏览器，所见即所得的文本编辑器。用于展示复杂的文本场景。

(5)日期

• 概述

日期选择器。

(6)日期时间

• 概述

日期时间选择器。

(7)时间

• 概述

时间选择器。

(8)单选框

• 概述

在有限的可选项中，选择一个。

(9)多选框

• 概述

在有限的可选项中，选择多个。

(10)下拉框

• 概述

下拉框选择。适用于选项内容较多时的单选或者多选操作。

(11)开关

• 概述

开关选择器。适用于两种状态间的切换。

(12)选择部门

• 概述

部门选择器。可用于审批过程的选部门操作。

(13)选择人员

• 概述

人员选择器。可用于审批过程中的选人操作。

(14)级联

• 概述

级联选择器。常用于从一组相关联的数据集合进行选择，例如省市区等。

(15)上传

• 概述

上传文件或者上传文件。常用于表单中的图片和文件上传。

高级

(1)导航菜单

• 概述

导航菜单是一个网站的灵魂，用户依赖导航在各个页面中进行跳转。

(2)选项树

• 概述

使用树控件可以完整展现树形结构数据的层级关系，并具有展开收起选择等交互功能。

(3)下拉菜单

• 概述

向下弹出的列表，当页面上的操作命令过多时，常用此组件来收纳操作元素。

(4)穿梭框

• 概述

双栏穿梭选择框。可更加直观的在两栏中移动元素，进行选择。

(5)面包屑

• 概述

页面导航。显示当前页面在系统层级结构中的位置，并能向上返回。

(6)弹窗

• 概述

弹出的窗口，可自定义窗口的大小及内容。

(7)分页

• 概述

常用于列表数据较长时，采用分页的形式，对列表做分页处理。

(8)表格

• 概述

主要用于展示大量结构化数据。

(9)矩阵量表

• 概述

常用于相同的选项内容来回答多个不同的题目，比如满意度调查场景。

(10)操作列

• 概述

常用于列表数据的增删改。

(11)顶部栏

• 概述

公用的自定义区块组件。展示企业logo、用户头像和头像点击事件等。

(12)步骤条

• 概述

引导用户按照流程完成任务的导航条。

(13)轮播图

• 概述

用一块区域收纳图片，进行一组图片的轮播。

(14)时间轴

• 概述

垂直展示的时间流信息。

3.3.1.5 自定义页面管理

修改页面属性

1.限制与指导

修改页面属性时，仅可修改数据和样式。

2.操作步骤

(1)进入应用编辑器，点击左侧导航栏“页面”，显示页面的资源目录树。

(2)单击“页面名称”，进入编辑页面进行相应修改。

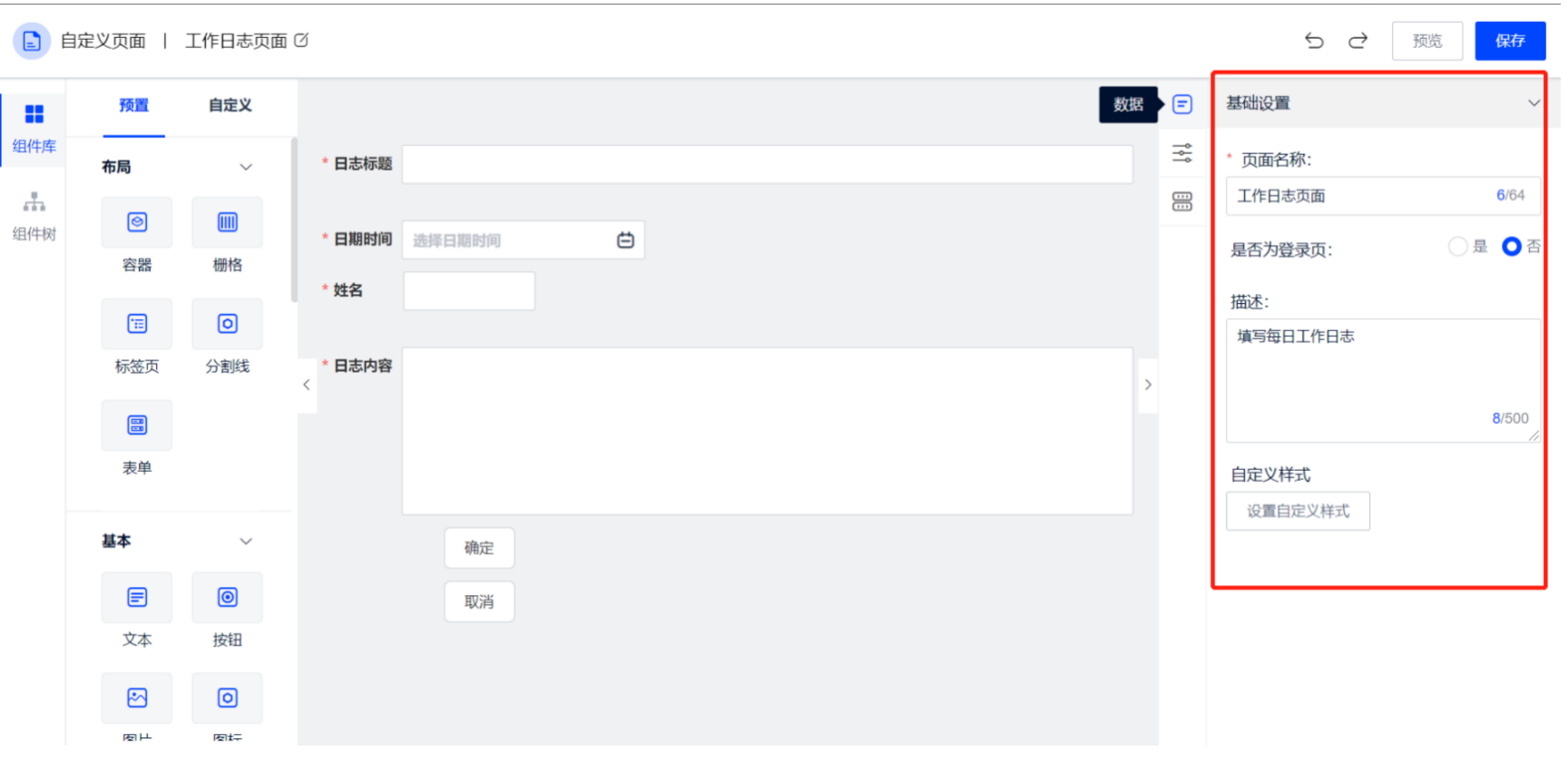

(3)点击页面空白处，选择数据图标 ，可修改页面的基础设置，包括页面名称，是否为登录页等。

(4)选择样式图标  ，可修改页面样式，包括边距，高度，背景，不透明度，边框，阴影，字体。

复制页面

1.场景描述

复制原页面中所有已保存的对页面的编辑，包括所添加的预置组件及自定义的组件的数据，样式和事件中的设置。

2.操作步骤

(1)进入应用编辑器，点击左侧导航栏“页面”，显示页面的资源目录树。

(2)单击操作列图标中的“复制”，弹出页面复制窗口。

(3)自定义所复制页面名称，页面ID，根据需要选择是否设置为登录页及添加描述。

(4)填写完成后，单击“确定”。

删除页面

(1)进入应用编辑器，点击左侧导航栏“页面”，显示页面的资源目录树。

(2)单击需要删除页面名称后操作图标的“删除”，弹出确认删除窗口，单击“确定”。

3.3.1.6 自定义页面场景化示例

1.场景描述

用账号密码登入新员工录入系统，实现：

新增入职员工的信息到员工入职详情表。

删除离职员工的信息。

修改编辑在职员工信息。

查看在职员工信息详情。

2.前提条件

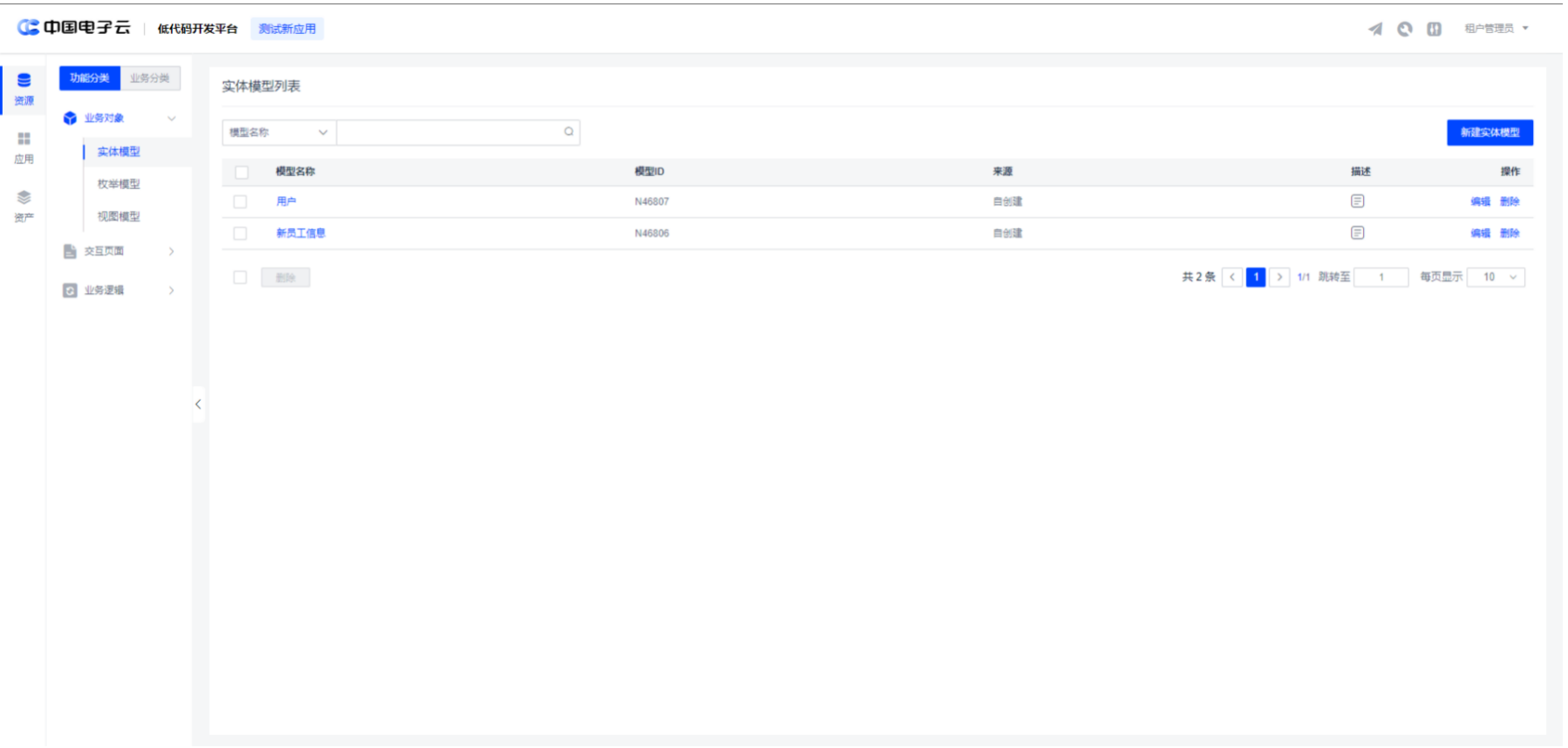

新建实体模型用户及信息，操作步骤见“新建实体模型”。

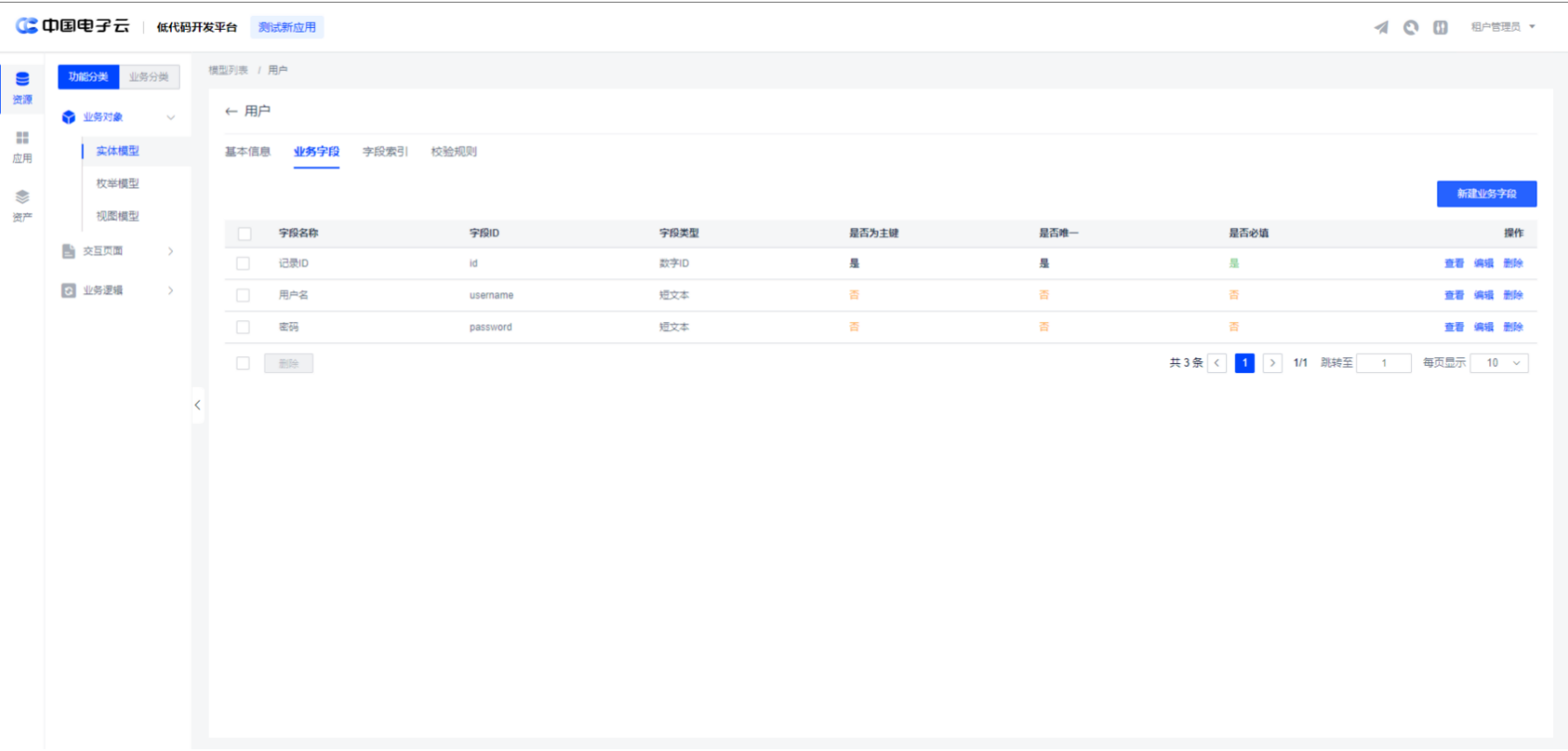

(2)新建实体模型“用户”的业务字段，操作步骤见“新建业务字段”。

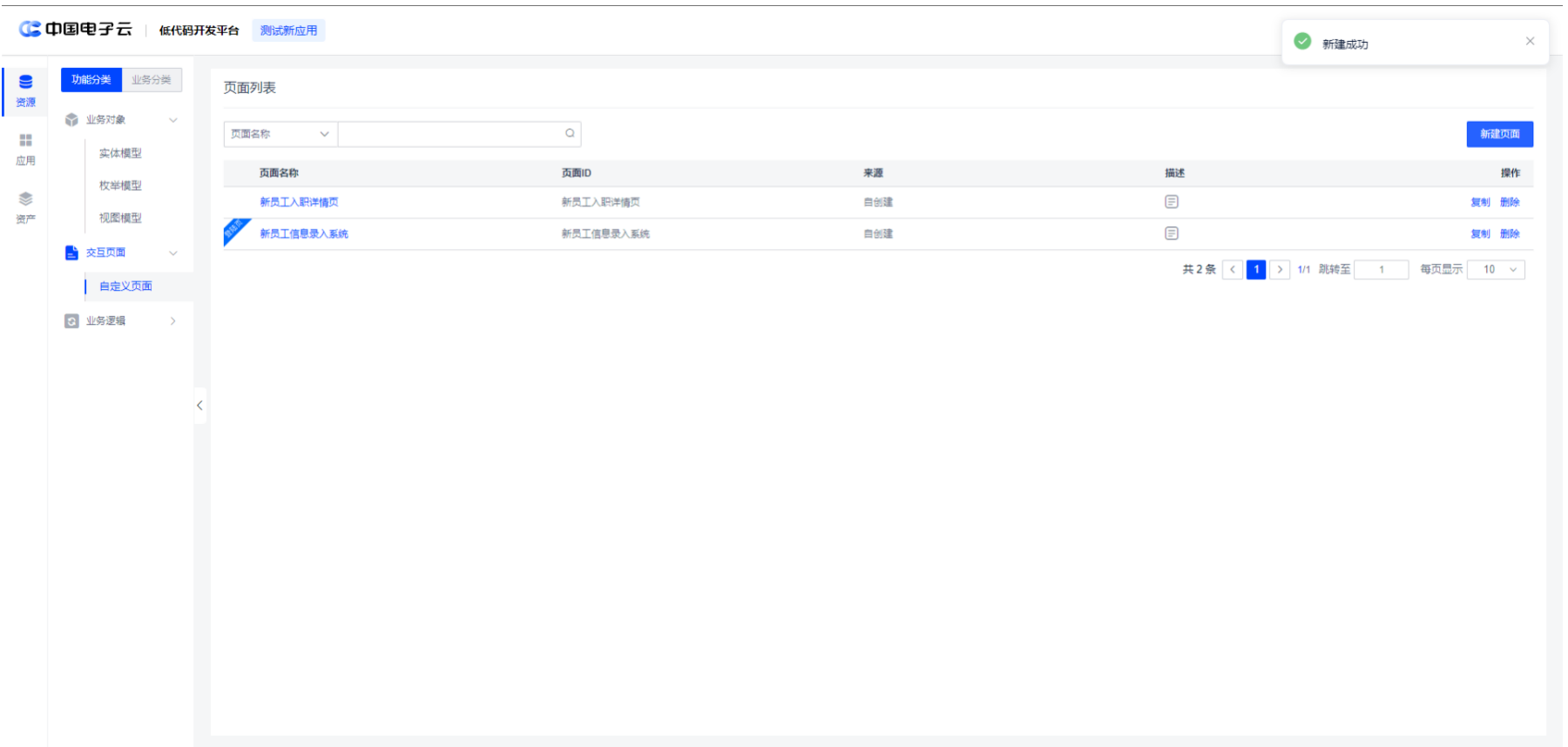

(3)新建自定义页面2个，页面名称分别为新员工信息录入系统页，新员工入职详情页。设置新员工信息录入系统页为唯一登录页。详见新建自定义页面。

3.操作步骤

新增入职员工的信息到员工入职详情表

(1)点击页面名称中新员工信息录入系统，进入编辑。

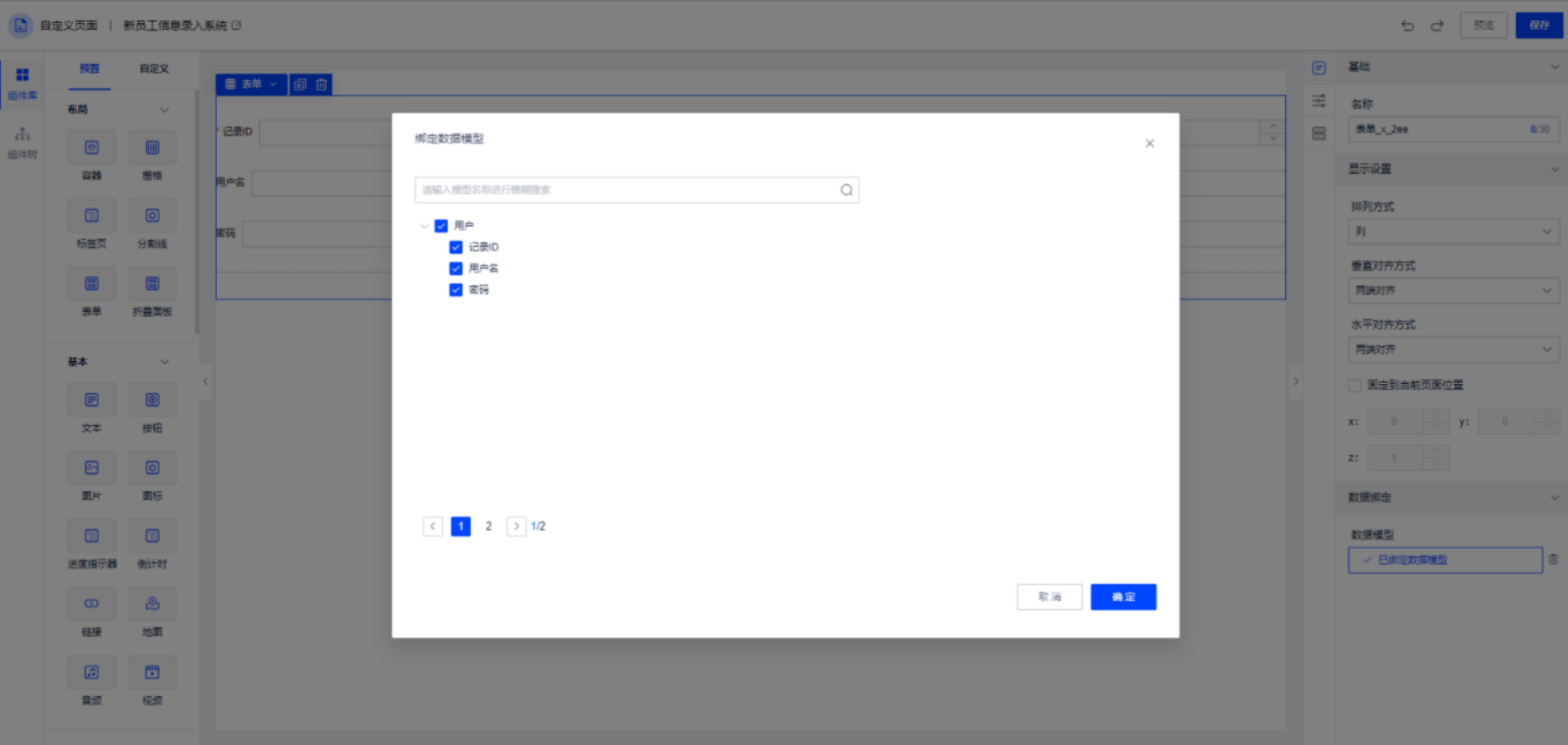

(2)向工作区域拖入表单，在右侧点击“  ”数据图标，找到数据绑定，绑定数据模型“用户”，单击“确定”。

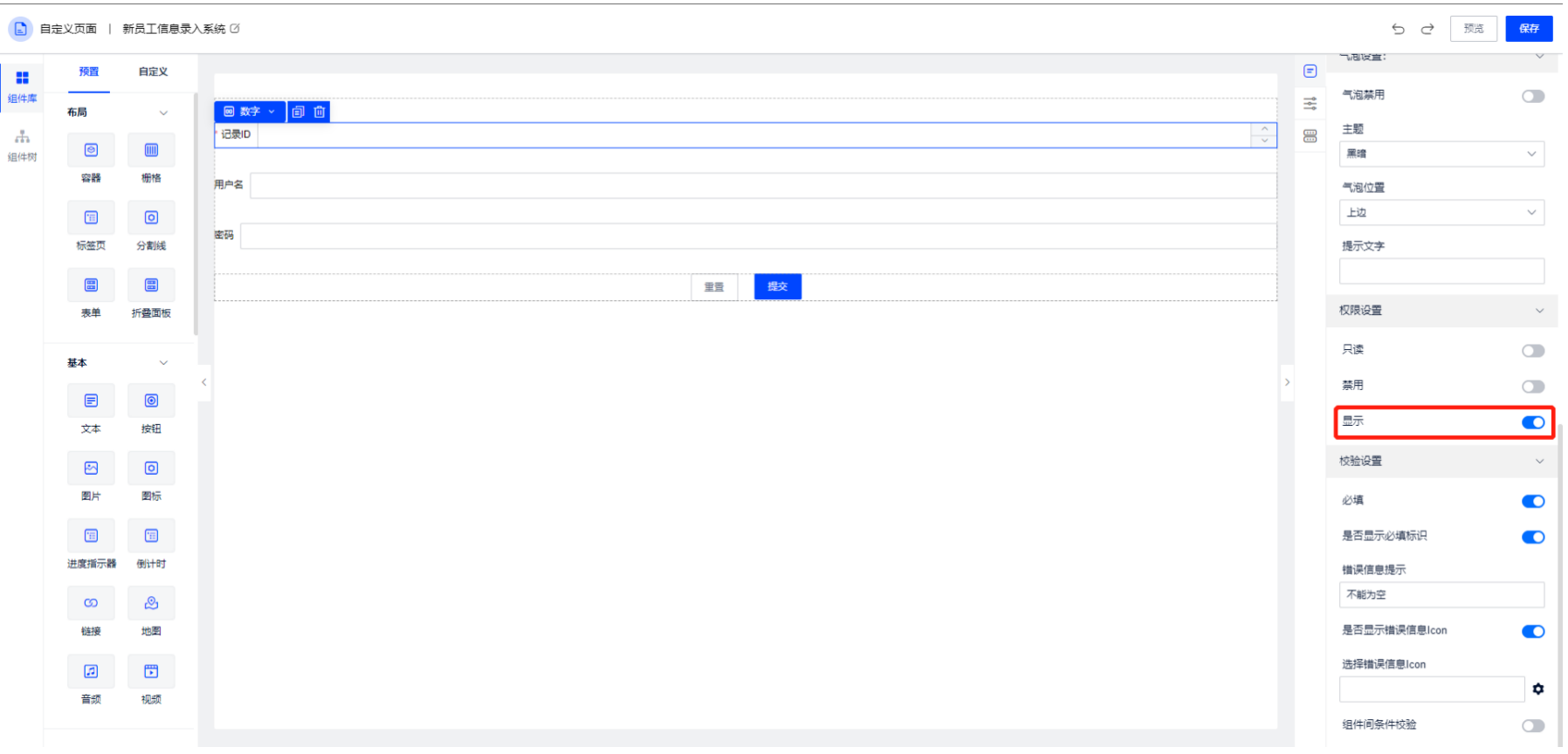

(3)选中记录id，在右侧“  ”数据图标下找到权限设置，关掉“显示”开关。

(4)选中“用户名”，在右侧“  ”数据图标下找到校验设置，打开“必填”开关，打开必填标识。密码也是同样的操作，左上角出现红色必填标识。

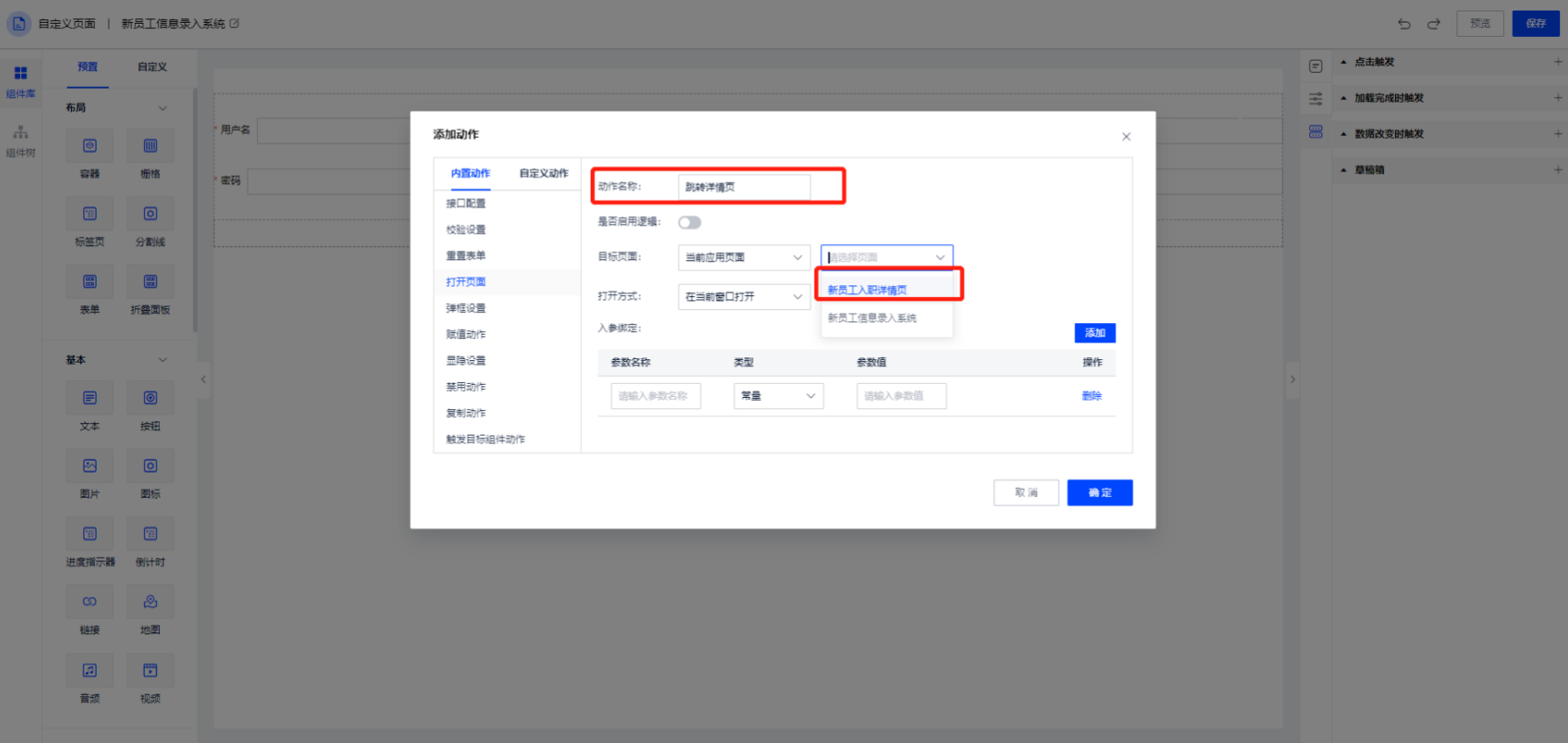

(5)单击“提交”按钮，在右侧“  ”事件图标下，单击“点击触发”后的加号，进入“添加动作”页面。单击“打开页面”，填写动作名称，选择目标页面，如图所示。完成后单击确定。单击右上角“保存”。

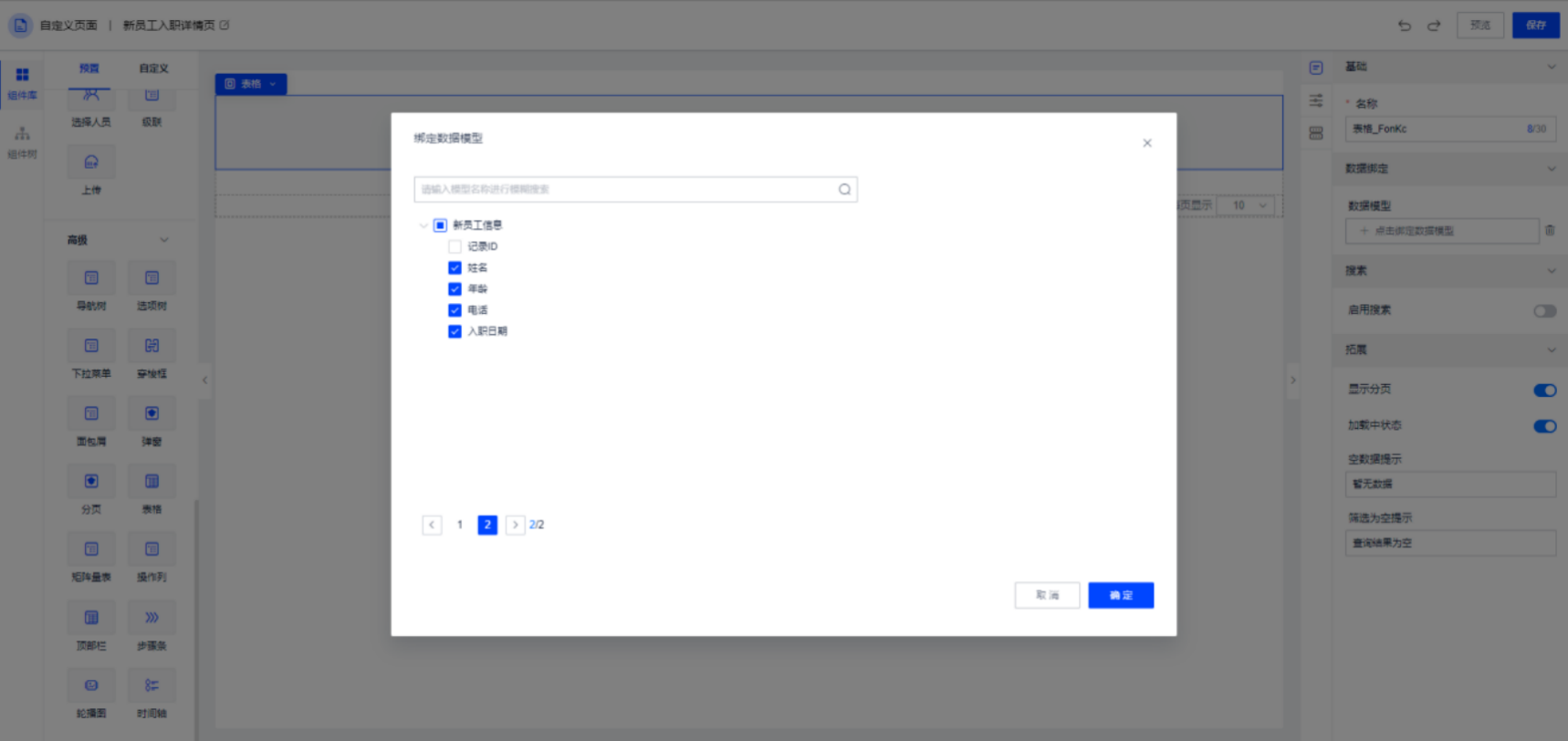

(6)进入新员工入职详情页编辑，向工作区域拖入一个表格组件，选中表格组件，注意不要选成表格容器，在右侧数据图标下绑定数据模型“新员工信息”。注意去掉记录id，单击确定。

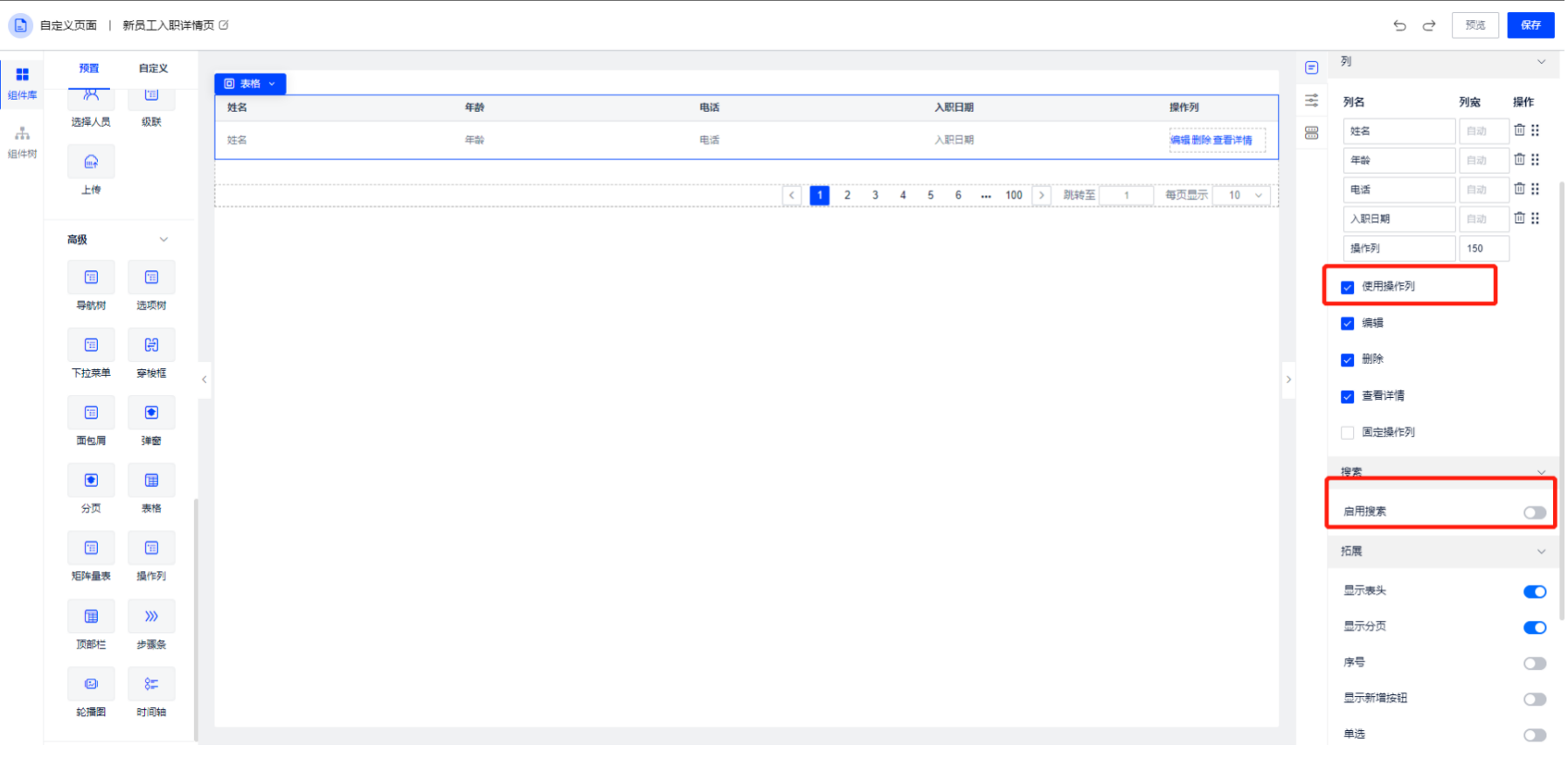

(7)选中使用操作列，启用搜索栏，根据需要选择搜索字段，这里只留下姓名和电话，其余搜索字段删除。打开显示新增按钮。

(8)选中表格组件，在右侧“  ”事件图标下，单击“加载完成时触发”后的加号，进入“添加动作”页面。如图设置“接口配置”，完成后单击“确定”。

(9)向工作区域拖入一个弹窗组件，在弹窗组件中拖入表单，选中表单，绑定数据模型“新员工信息”，点击确定。

(10)选中提交按钮，在右侧“  ”事件图标下，单击“点击触发”后的加号，进入“添加动作”页面。

(11)

(12)创建四个事件，动作名称分别为创建，重置，关闭，刷新。配置参数如下表，配置完成后点击确定。

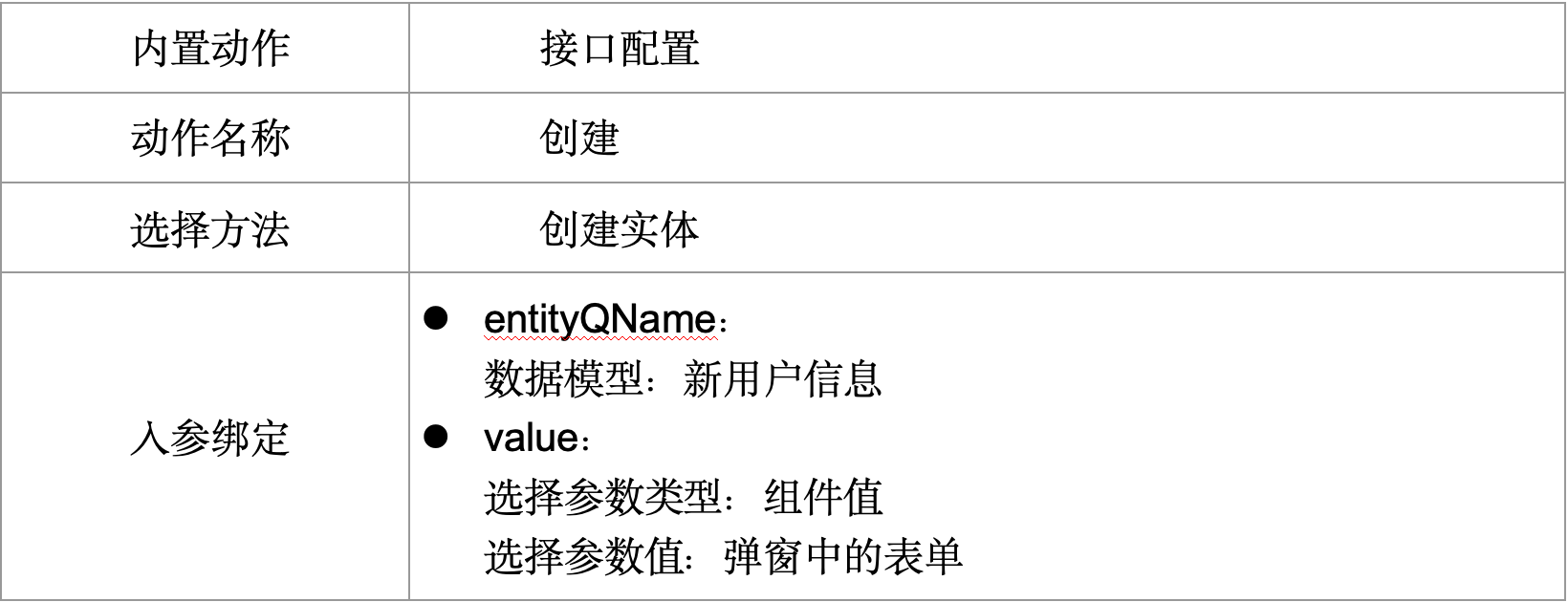

(13)创建：

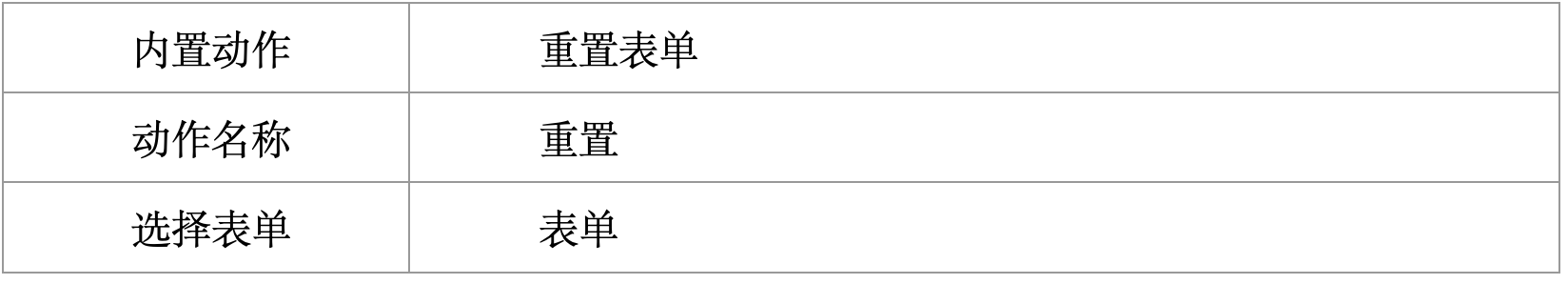

 (14)重置

(15)关闭弹窗

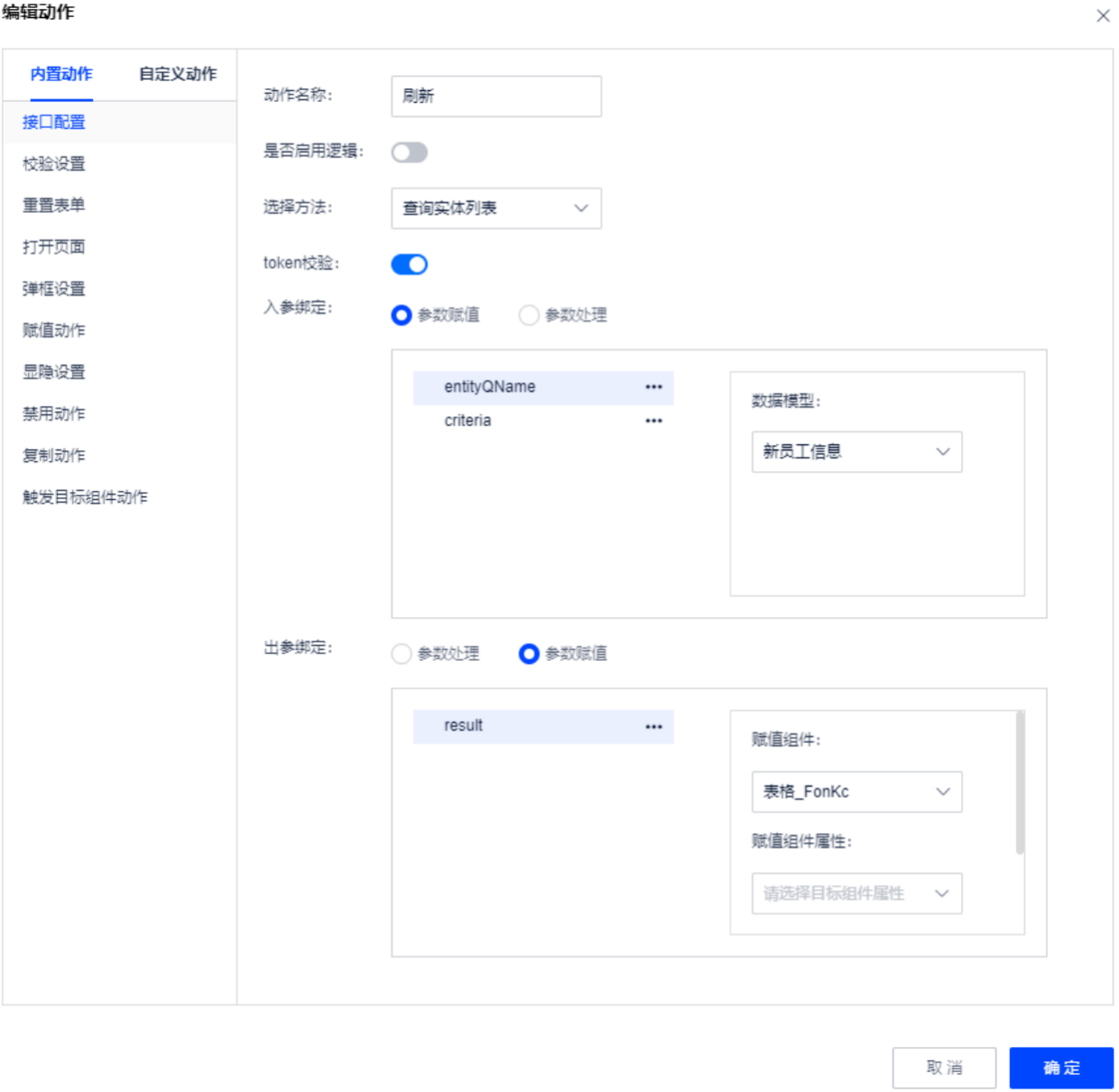

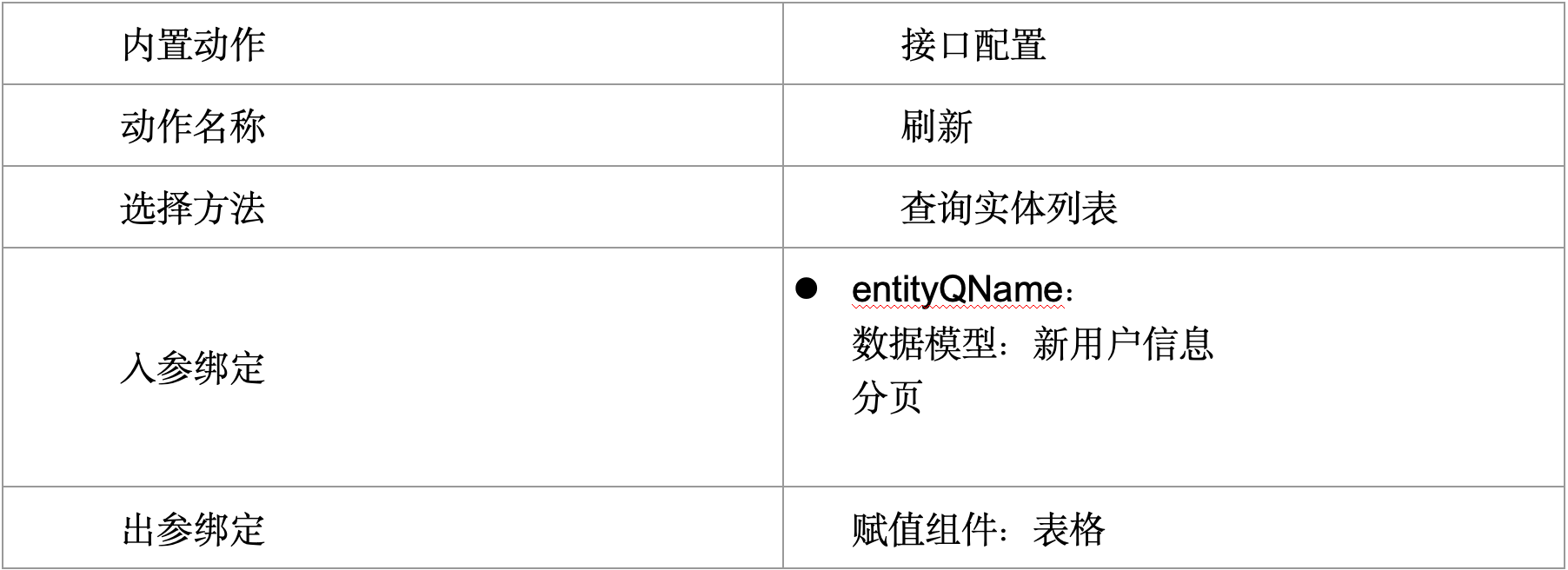

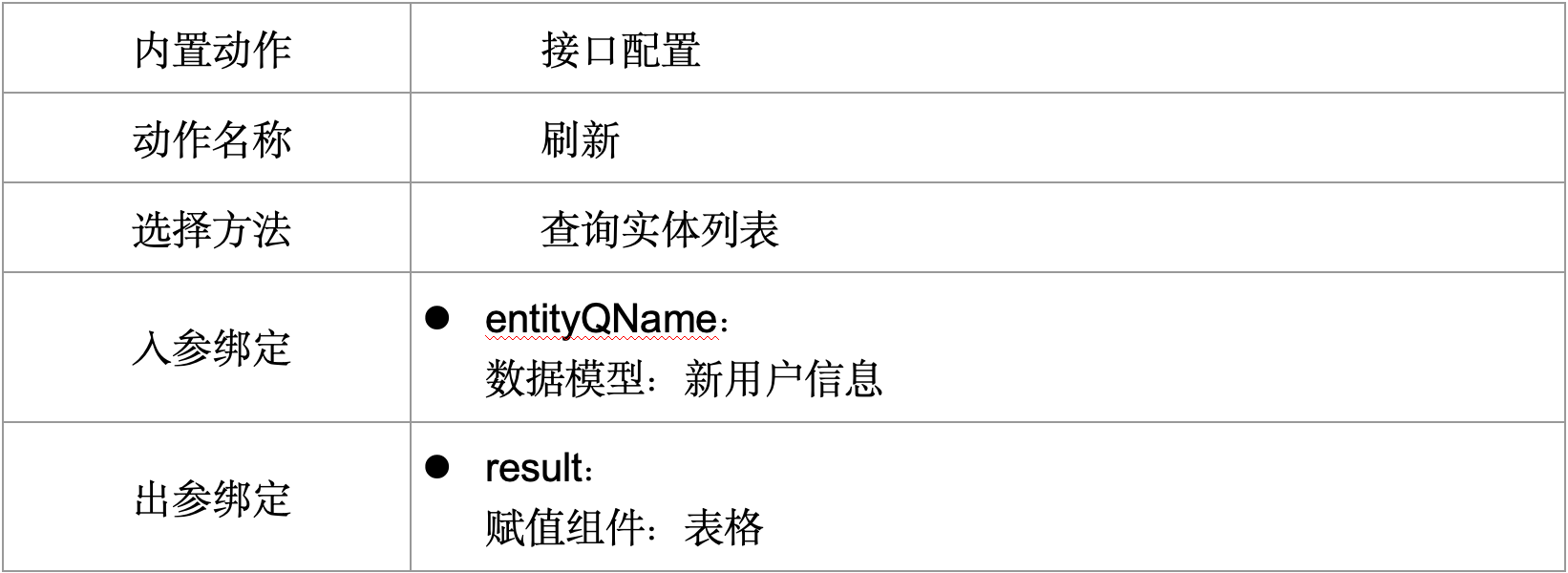

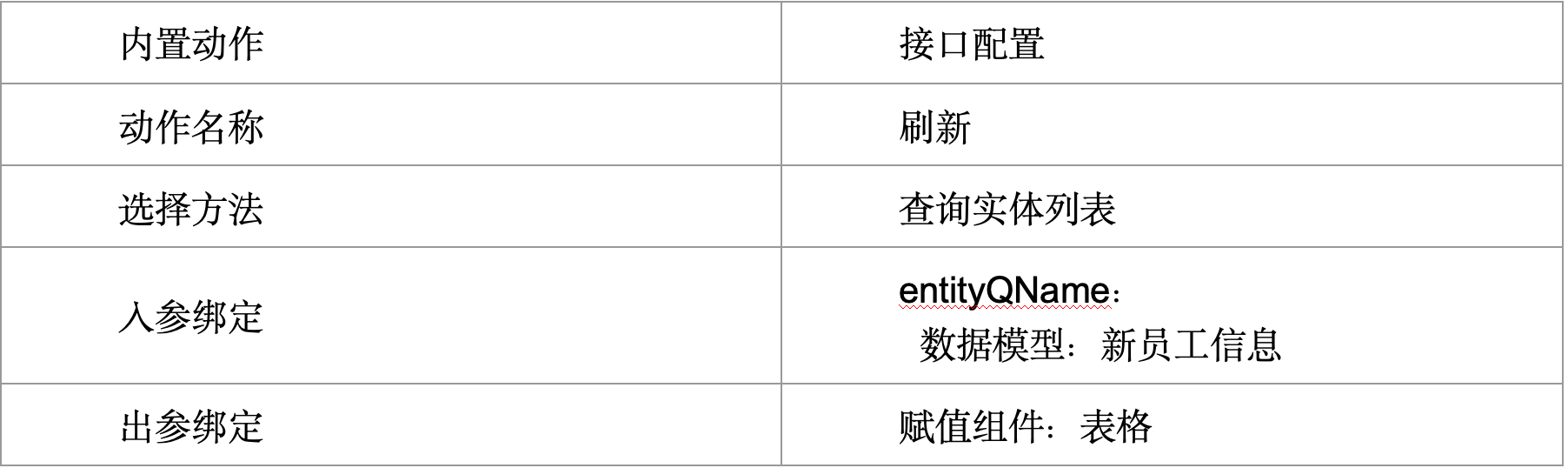

(16)刷新

(17)选中表格中的“新增”按钮，在右侧“  ”事件图标下，单击“单击触发”后的加号，进入“添加动作”页面。

(18)单击右上角保存，发布及部署访问操作参见应用发布及应用部署，应用访问，测试成功添加新用户信息，如图所示。

删除离职员工的信息

(1)在工作区域表格组件中，选中删除按钮，在右侧“  ”事件图标下，单击“单击触发”后的加号，进入“添加动作”页面。

增加两个事件：删除，刷新。配置如下：

刷新：

(2)单击右上角保存，发布及部署访问操作参见应用发布及应用部署，应用访问，测试删除离职用户信息，如图所示。

修改编辑在职员工信息

(1)在工作区域中，拖入弹窗组件，将表单组件拖入弹窗组件中，选中表单，绑定数据模型“新员工信息”。

(2)选中弹窗的“提交”按钮，在右侧“  ”事件图标下，单击“点击触发”后的加号，进入“添加动作”页面。添加三个事件：更新，关闭，刷新。配置如下：

更新：

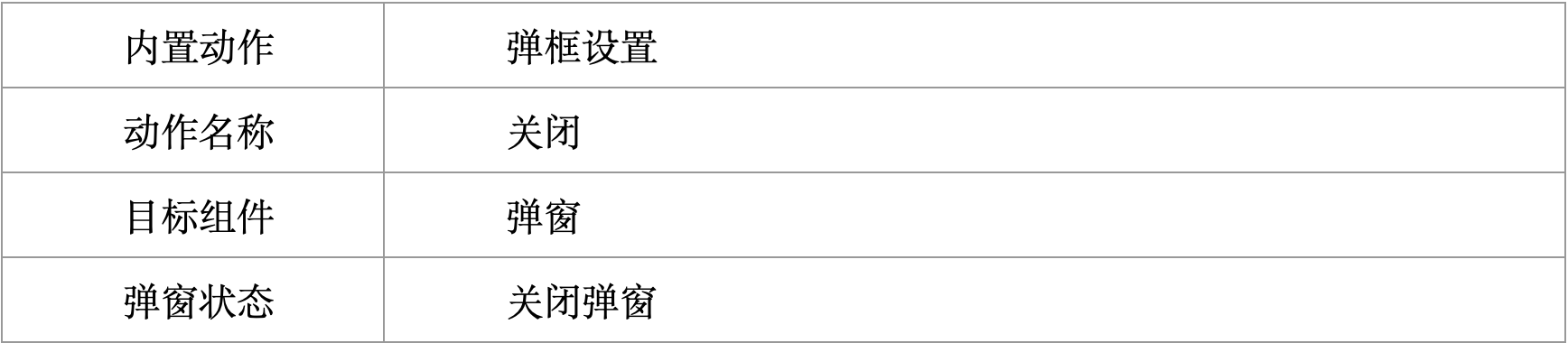

关闭：

刷新：

(3)在工作区域表格组件中，选中“编辑”按钮，在右侧“  ”事件图标下，单击“点击触发”后的加号，进入“添加动作”页面。

增加两个事件：打开，刷新。配置如下：

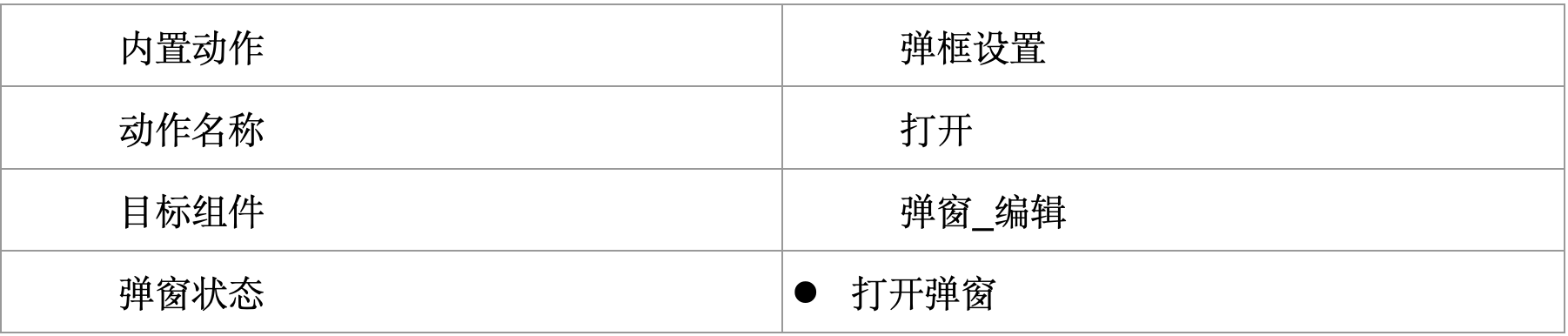

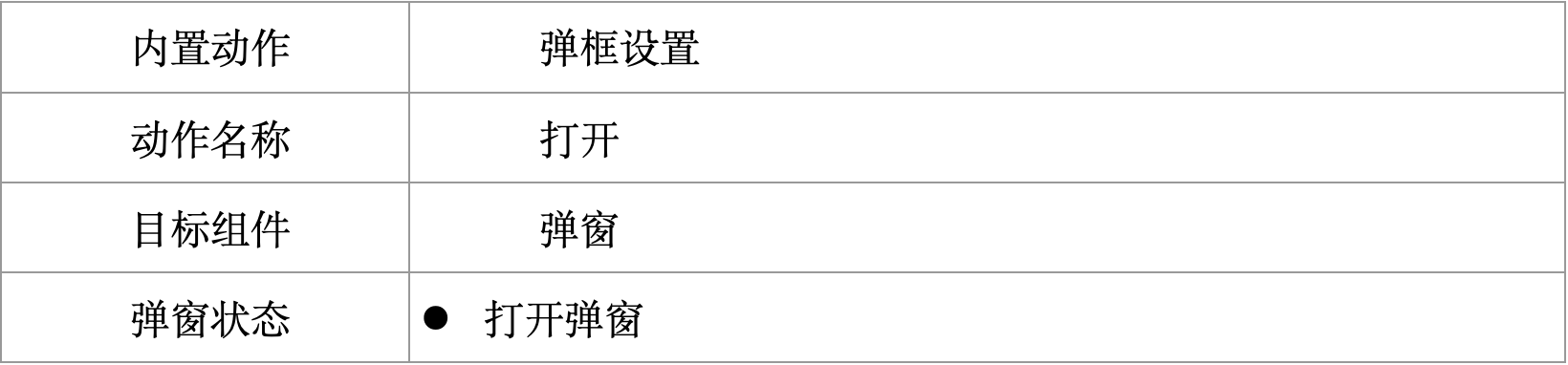

打开

查询

(4)单击“确定”，单击右上角保存。

查看在职员工信息详情

(1)在工作区域中，拖入弹窗组件，修改名称为“弹窗_详情”,将预置组件汇总的表单组件拖入弹窗组件中，选中表单，绑定数据模型“新员工信息”。将表单按钮容器删除。

(2)在表格组件中，选中“查看详情”按钮，在右侧“”事件图标下，单击“点击触发”后的加号，进入“添加动作”页面。

增加两个事件：打开，查询。配置如下：

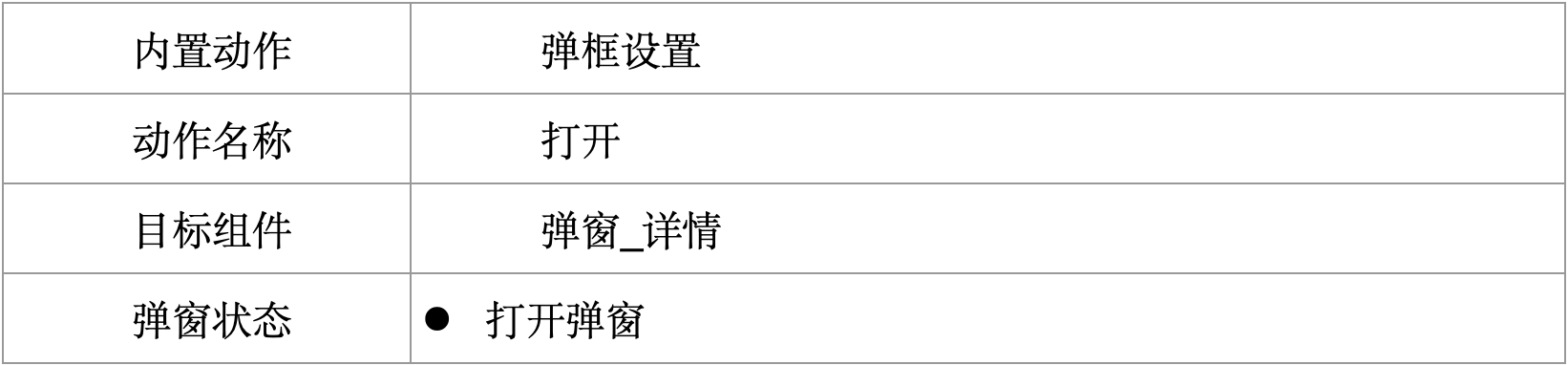

打开

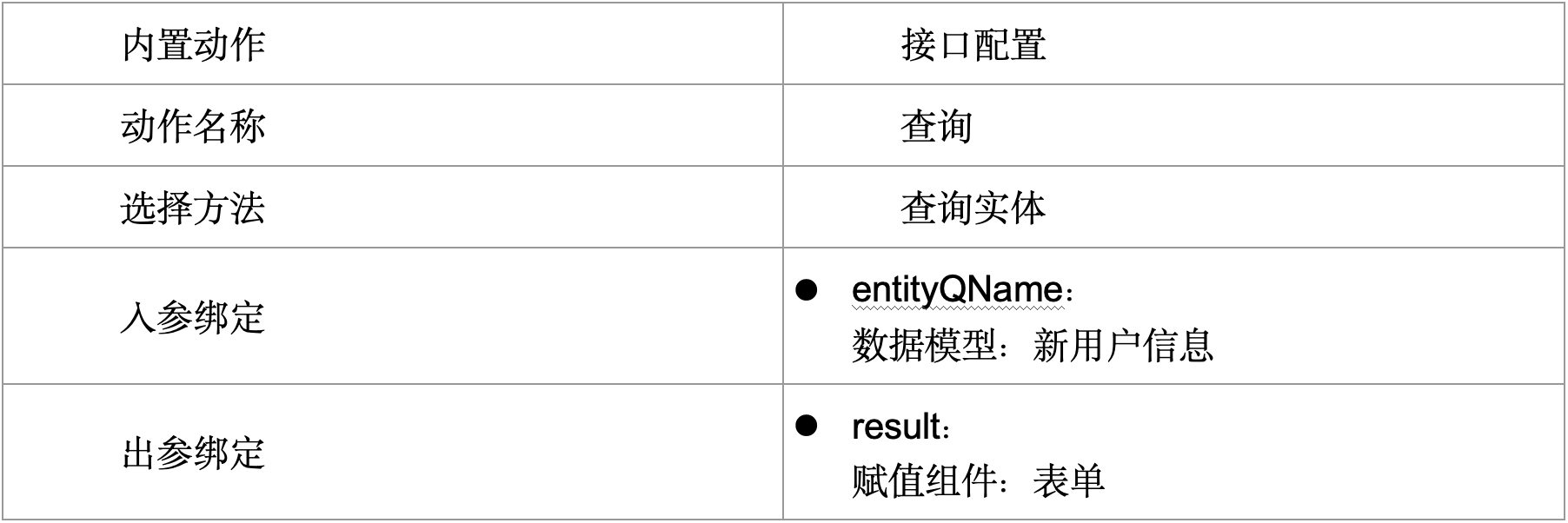

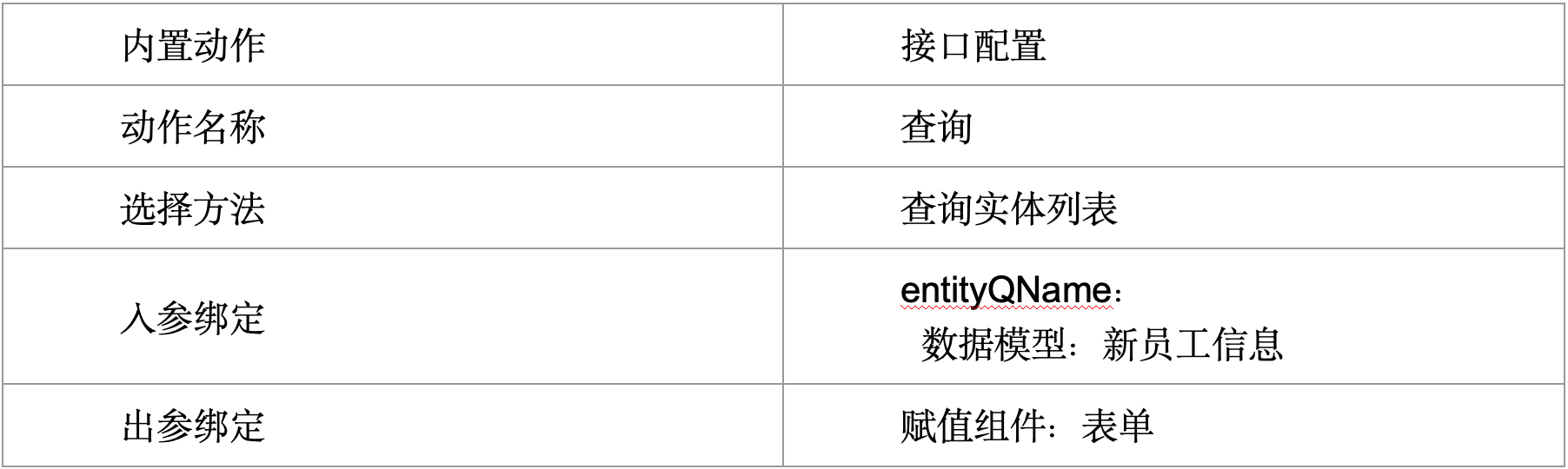

查询

(3)单击“确定”。单击右上角“保存”。

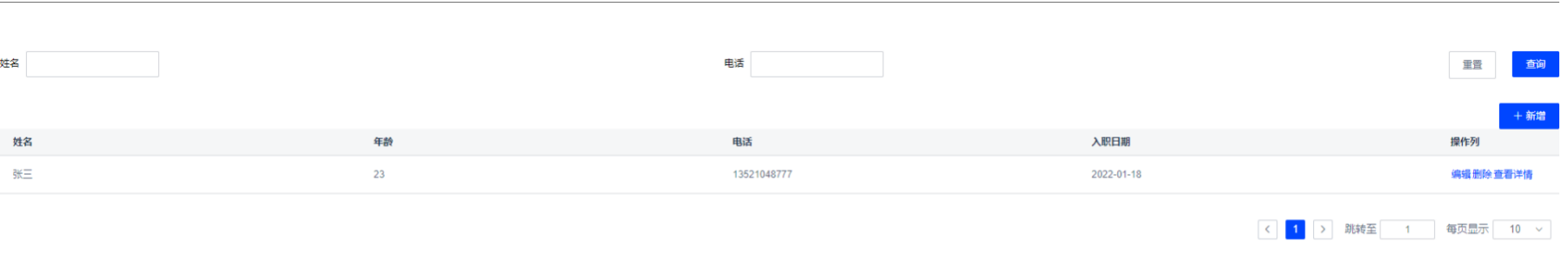

前端效果展示

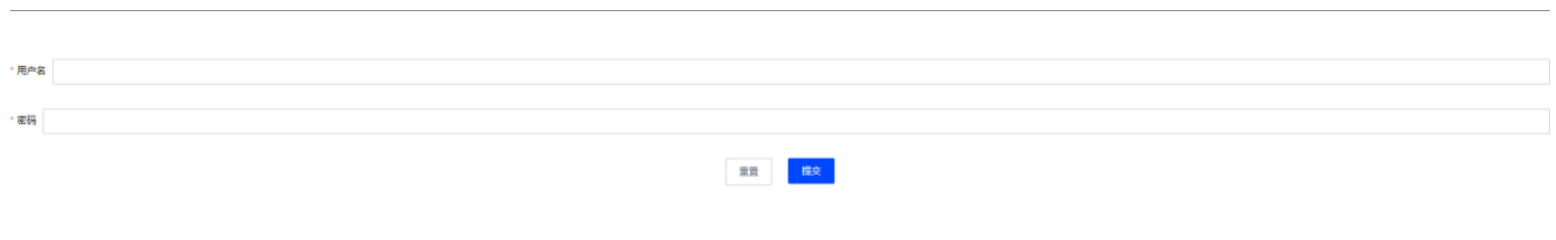

(1)登录页点击提交，跳转到详情页

(2)点击新增，弹出“新增窗口”，填写完成后，单击“提交”。

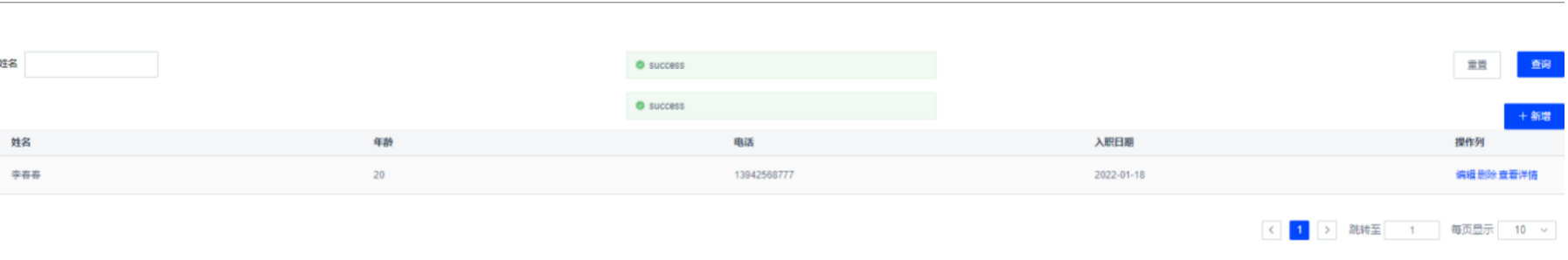

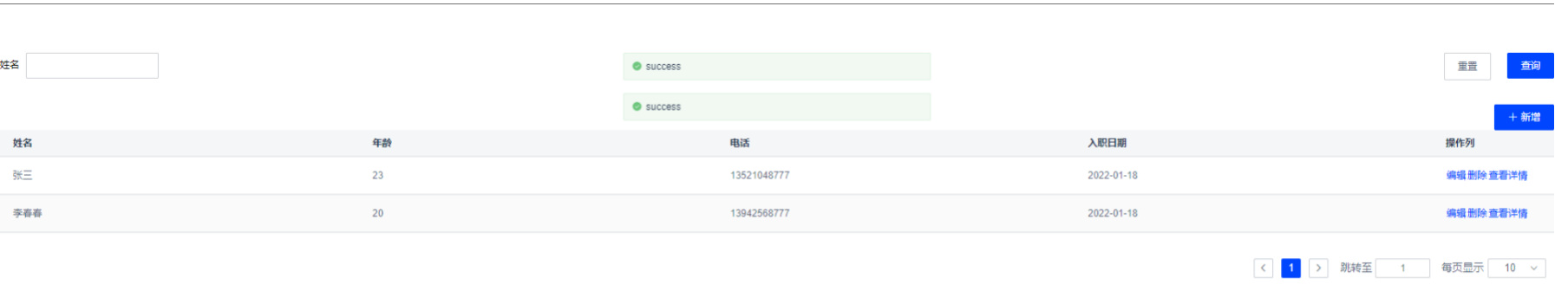

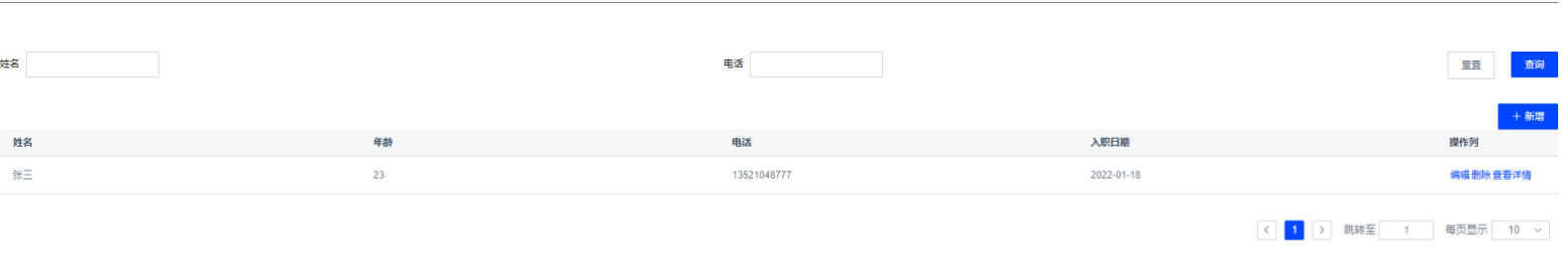

(3)如下图所示，新增新员工“李春春”的入职信息。

(4)找到“张三”，单击右侧操作列中的删除，即可删除张三的信息。

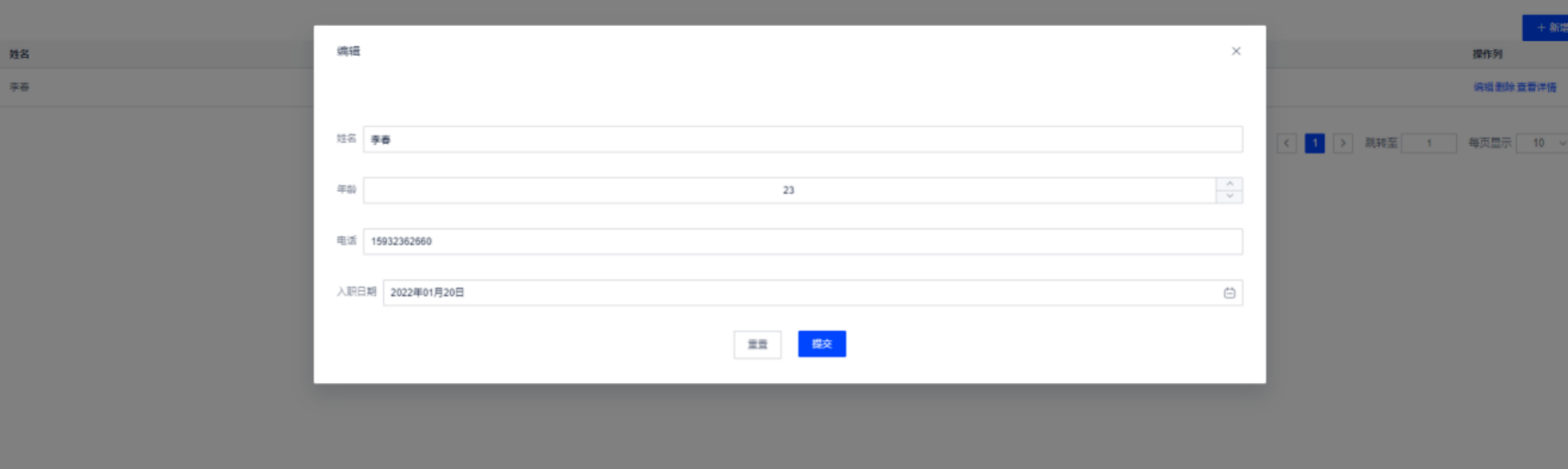

(5)修改“李春春”为“李春”，单击右侧操作列“编辑”，修改后单击“提交，可以看到修改成功。

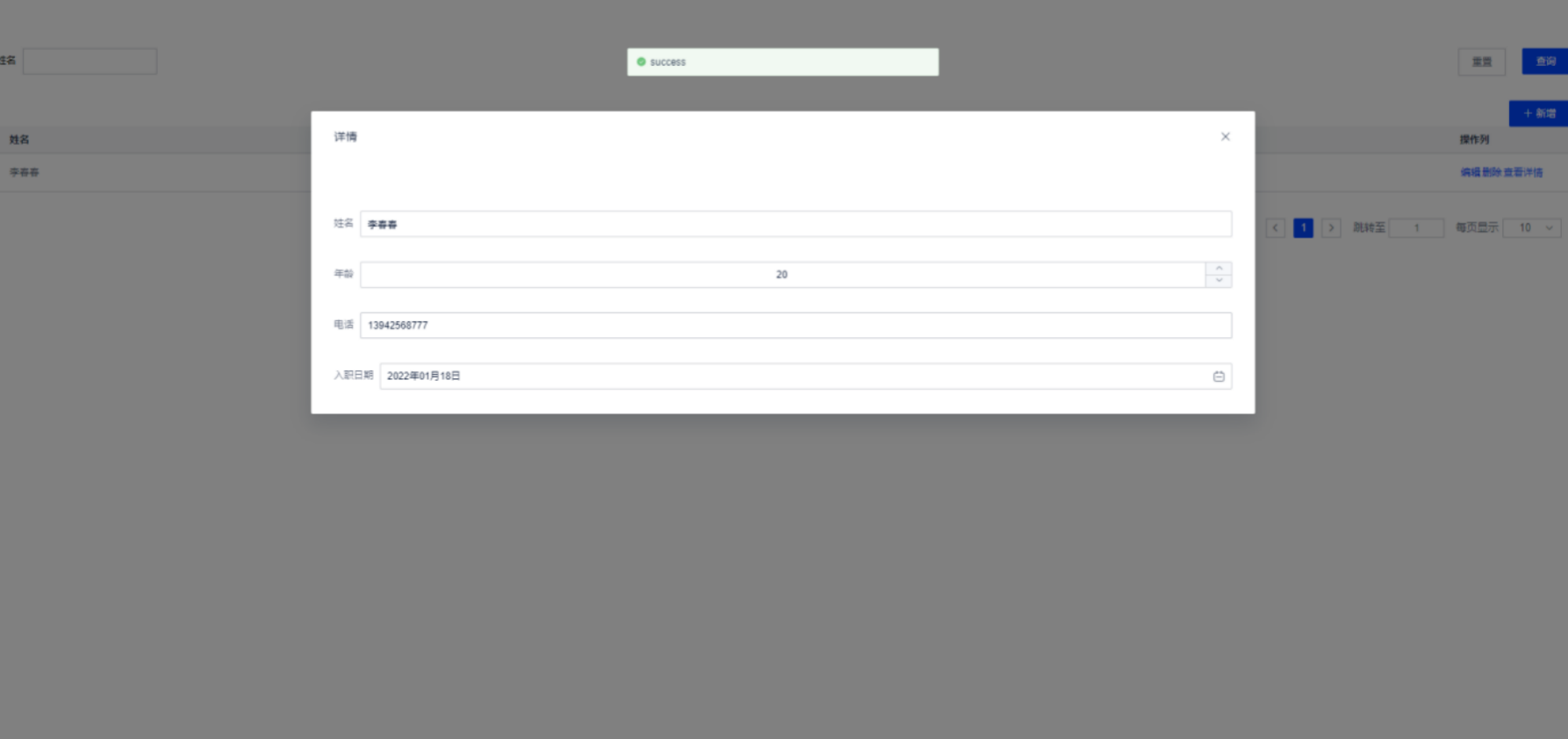

(6)找到李春春，单击右侧操作列“查看详情”，弹出“详情”窗口。单击右上角关闭。

3.3.2.1 简介

流程，是为达到特定的价值目标而由不同的人分别共同完成的一系列活动。活动之间不仅有严格的先后顺序限定，而且活动的内容、方式、责任等也都必须有明确的安排和界定，以使不同活动在不同岗位角色之间进行转手交接成为可能。活动与活动之间在时间和空间上的转移可以有较大的跨度。而狭义的业务流程，则认为它仅仅是与客户价值的满足相联系的一系列活动。业务流程就是过程节点及执行方式有序组成的工作过程。

为什么使用流程

业务流程对于企业的意义不仅仅在于对企业关键业务的一种描述；更在于对企业的业务运营有着指导意义，这种意义体现在对资源的优化、对企业组织机构的优化以及对管理制度的一系列改变。

这种优化的目的实际也是企业所追求的目标：降低企业的运营成本，提高对市场需求的响应速度，争取企业利润的最大化。

业务流程基本能力

(1)快速拖拉拽式业务流程搭建

通过将流程元素的各种元素拖拽到流程画布内，进行元素与元素的连接，实现快速的流程搭建编排，可对流程画布中元素进行各种属性配置，以满足不同的对内、对外的业务需要。

(2)丰富的流程元素

 支持事件、网关、活动、通知等相关元素。

 开始事件、结束事件可用于表示流程的开始与结束；

 定时事件、边界定时事件可满足业务流程在流转过程中的时间等待处理；

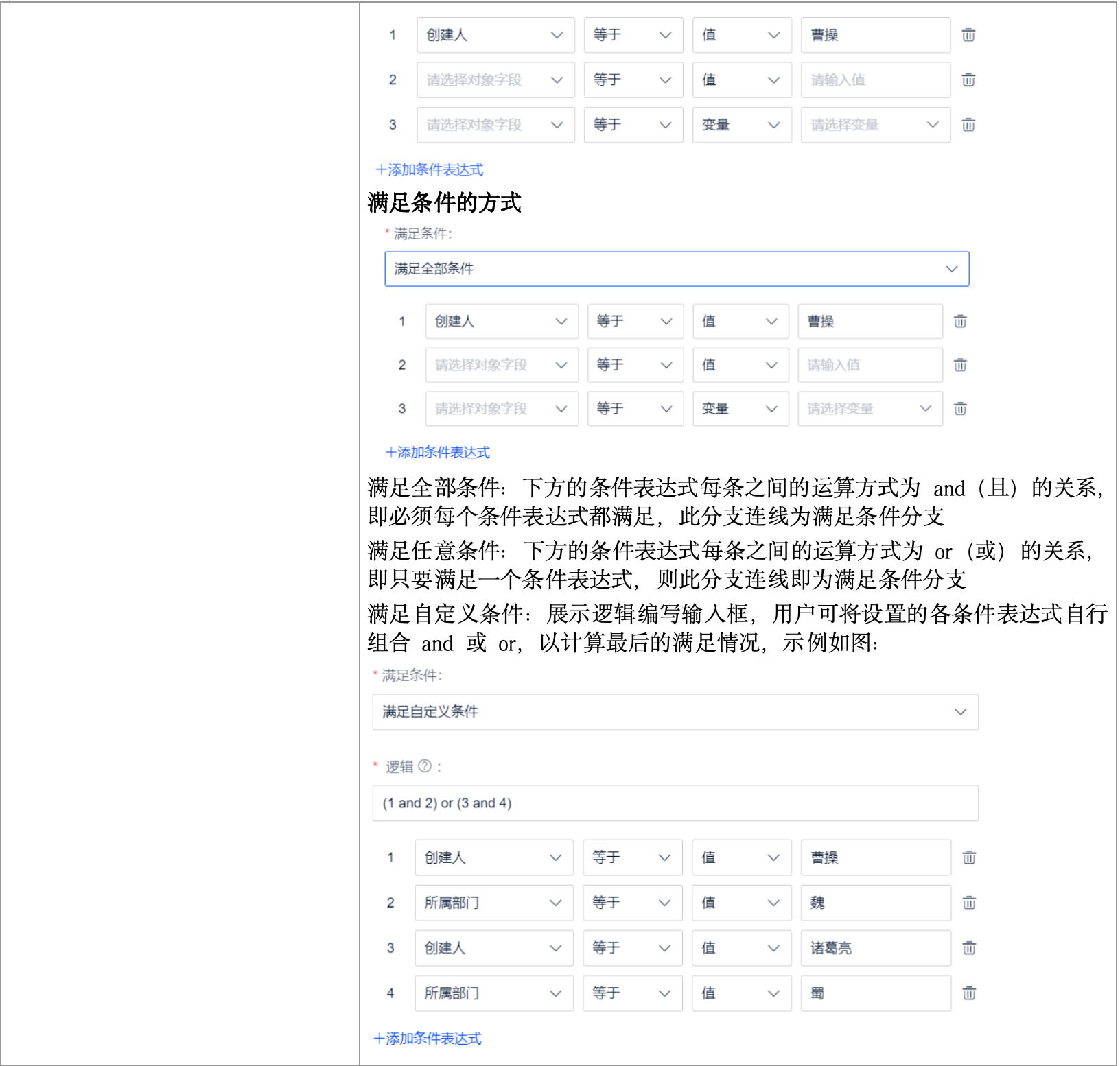

 排他网关、并行网关、包容网关可满足复杂业务条件的判断；

调用服务、调用函数、人工节点、脚本、赋值、接受任务相关活动节点可满足业务流程执 行过程中对内、对外操作，以及人工处理的相关能力；

 邮件通知可在业务流程执行时针对通知的场景达到支持；

(3)自动的流程图校验

在流程搭建过程中，独立的校验按钮，以及启用时的流程图校验，都会防止用户在画流程时的错误。

业务流程与模块间调用关系

(1)流程变量

流程变量中可实现对象类型变量的设置，读取到所建立的所有实体模型。

(2)调用函数

调用函数节点可绑定一个逻辑函数，从而执行此函数中的逻辑。

(3)调用服务

调用服务可绑定一个服务接口，使用此服务接口内所设定的服务，用于内外服务的调用。

(4)接受任务

可绑定一个服务接口，此服务接口可将内部服务对外发布，从而业务流程中等待外部系统调用此服务后，继续执行业务流程。

(5)页面

人工节点可绑定一个页面，表示人工节点打开流程任务后所查看的数据。

3.3.2.2 开发业务流程

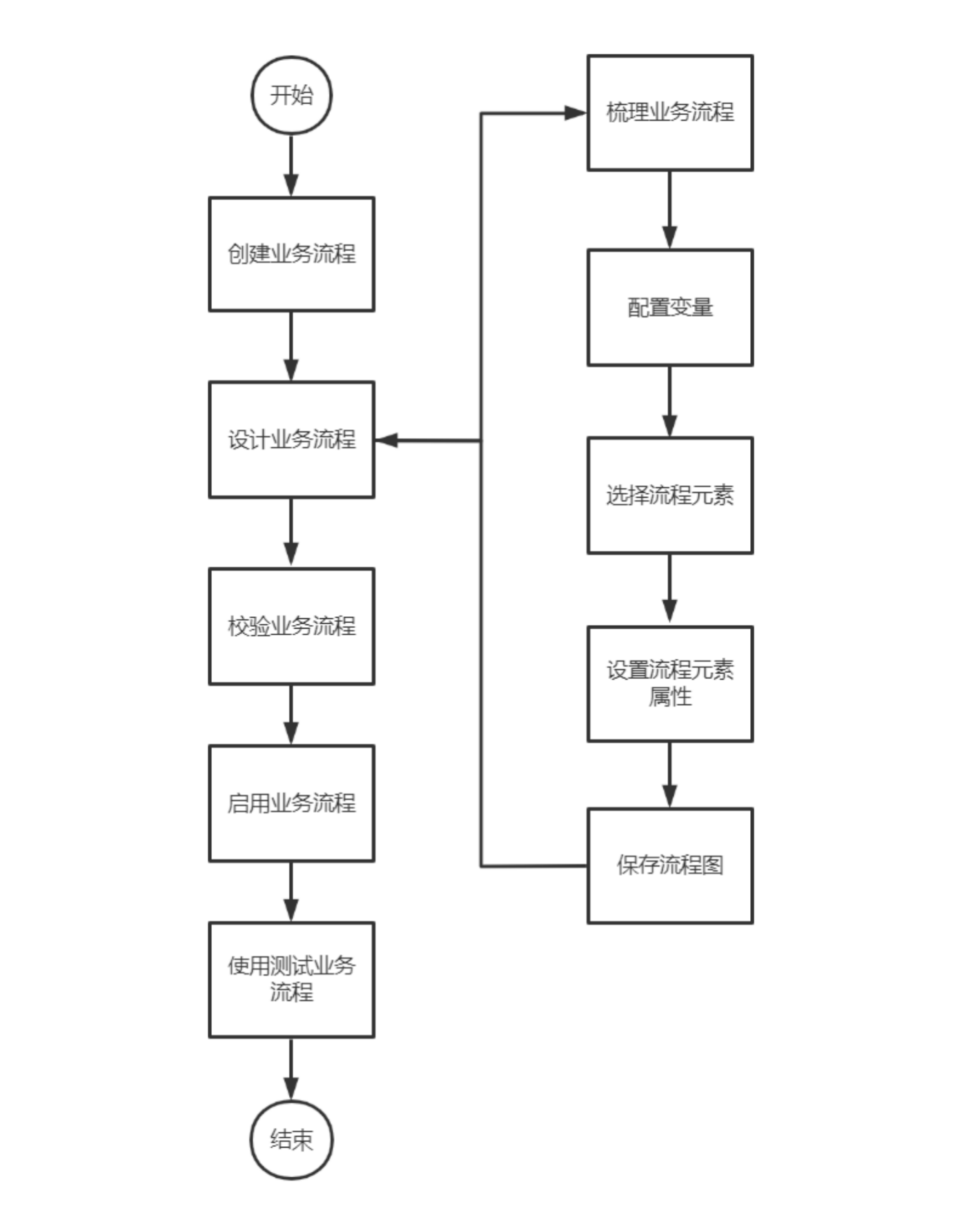

业务流程的开发流程

新建业务流程

(1)在应用开发页面，单击左侧导航栏的“流程”，显示流程的资源目录。

(2)单击“新建业务流程”，弹出新建业务流程窗口。

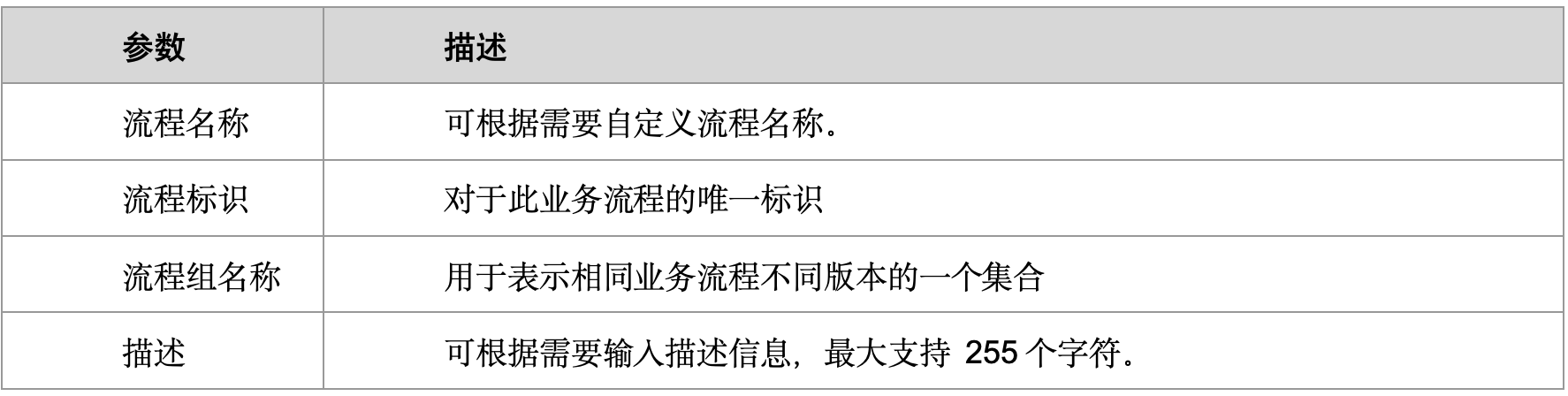

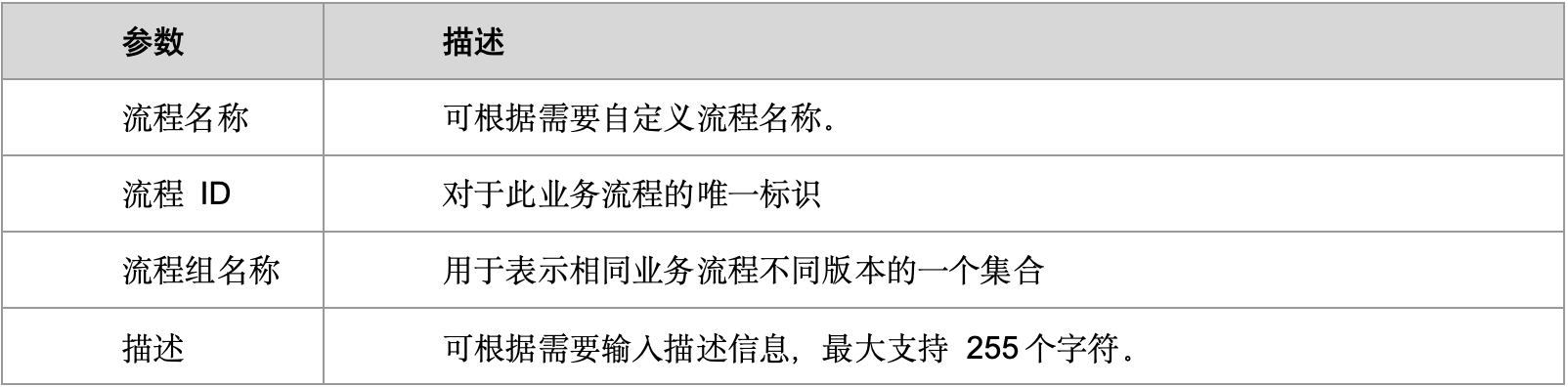

(3)根据下表中的参数说明进行配置。

(4)单击“确定”，进入业务流程编辑器页面。

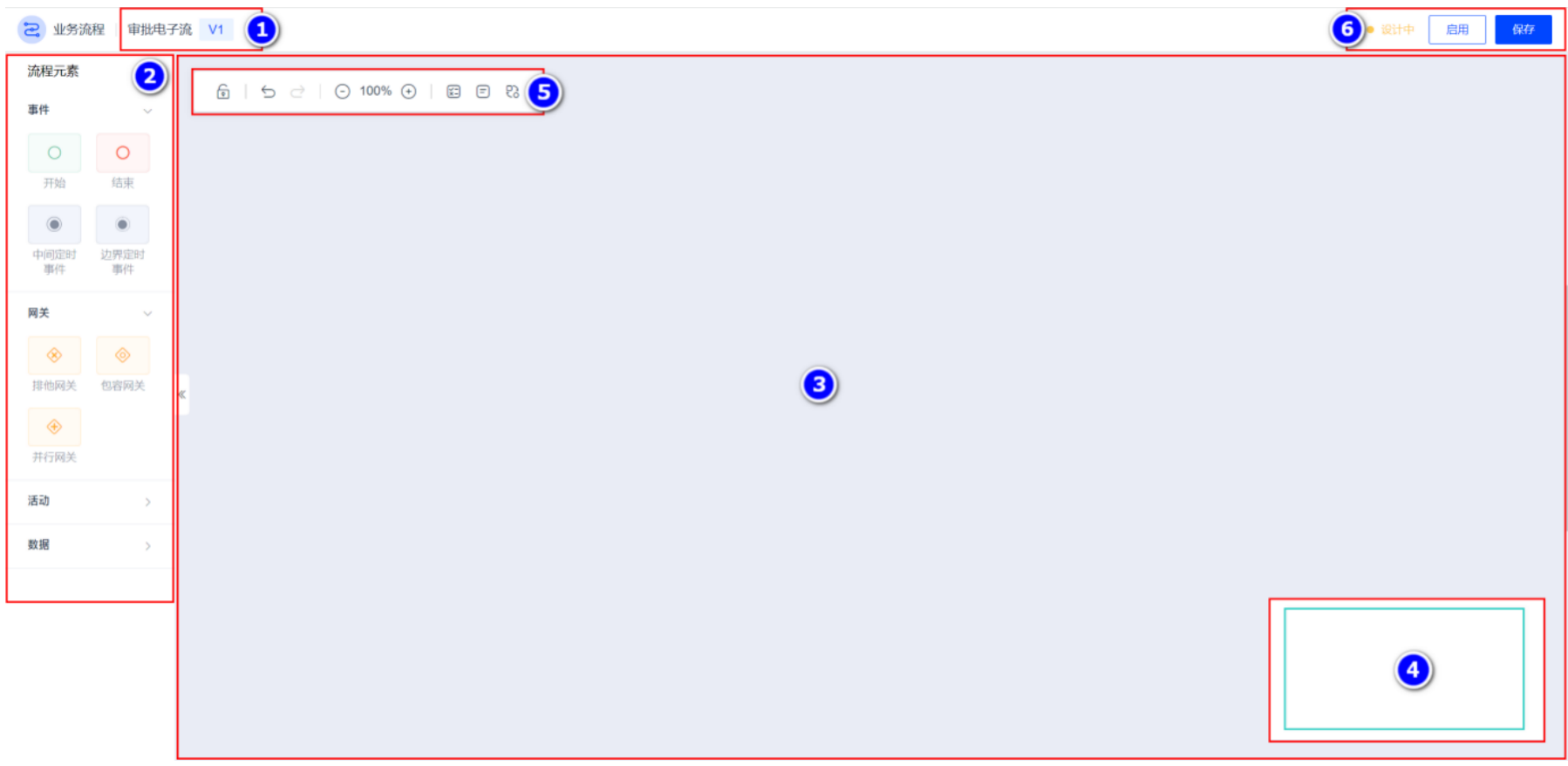

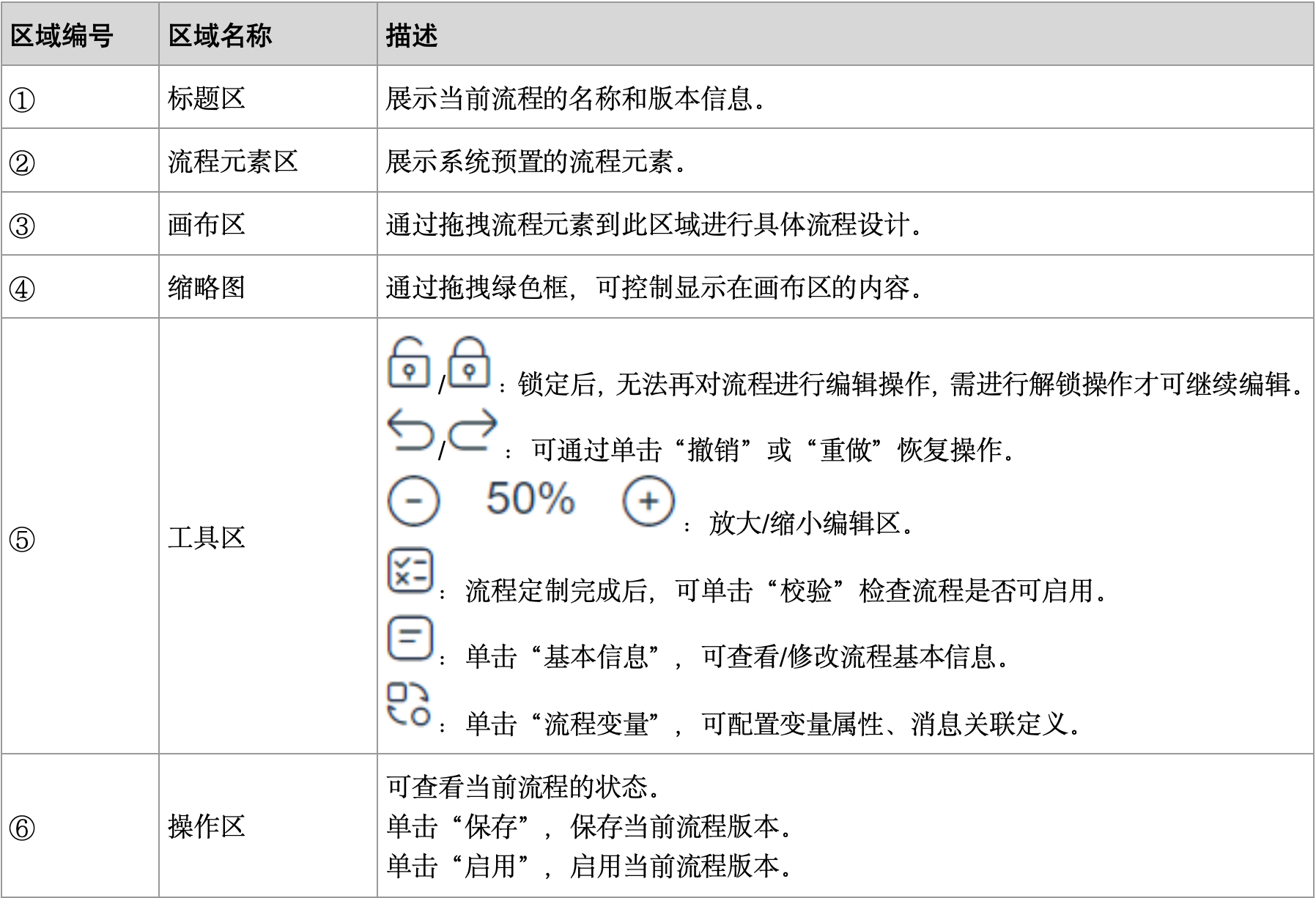

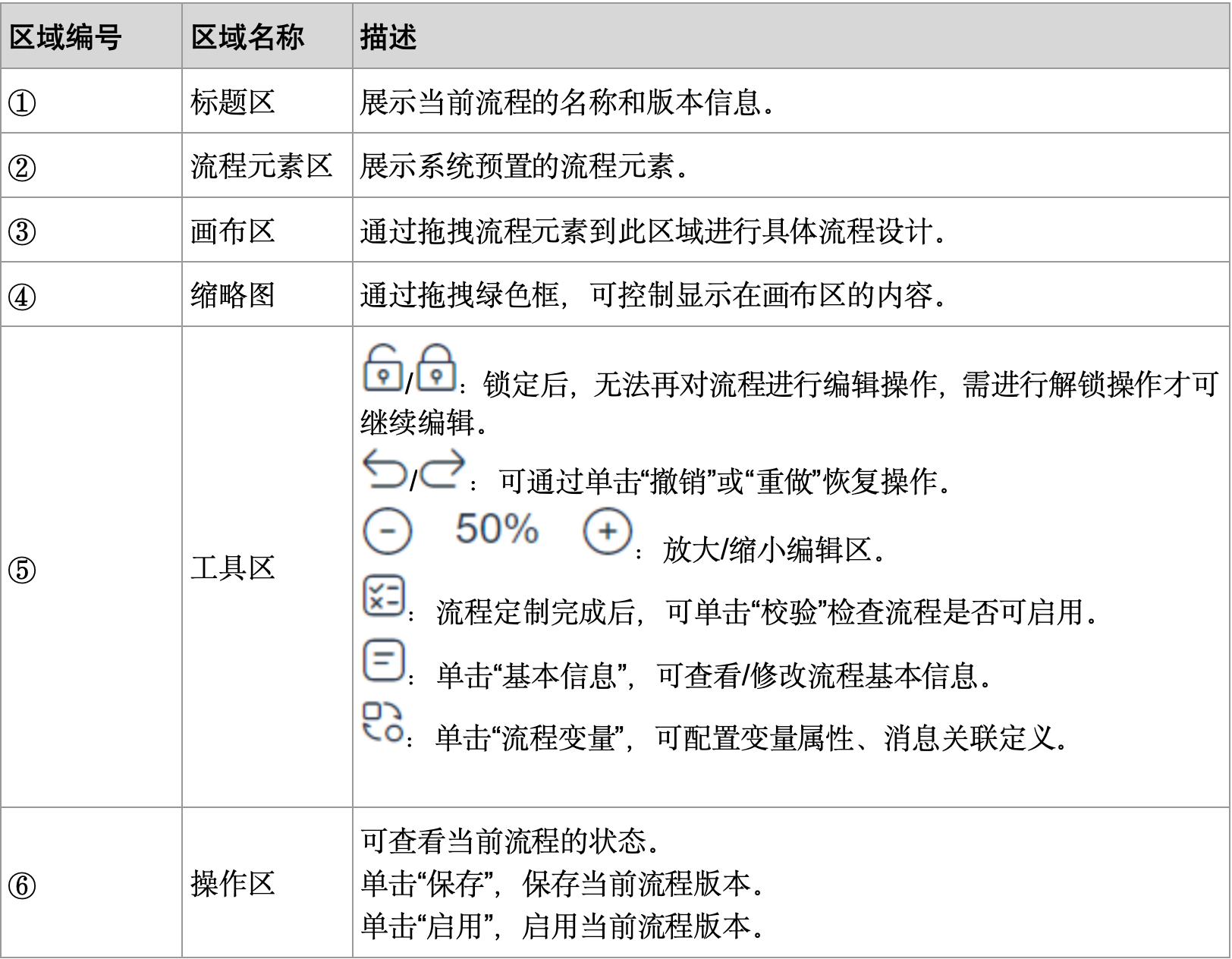

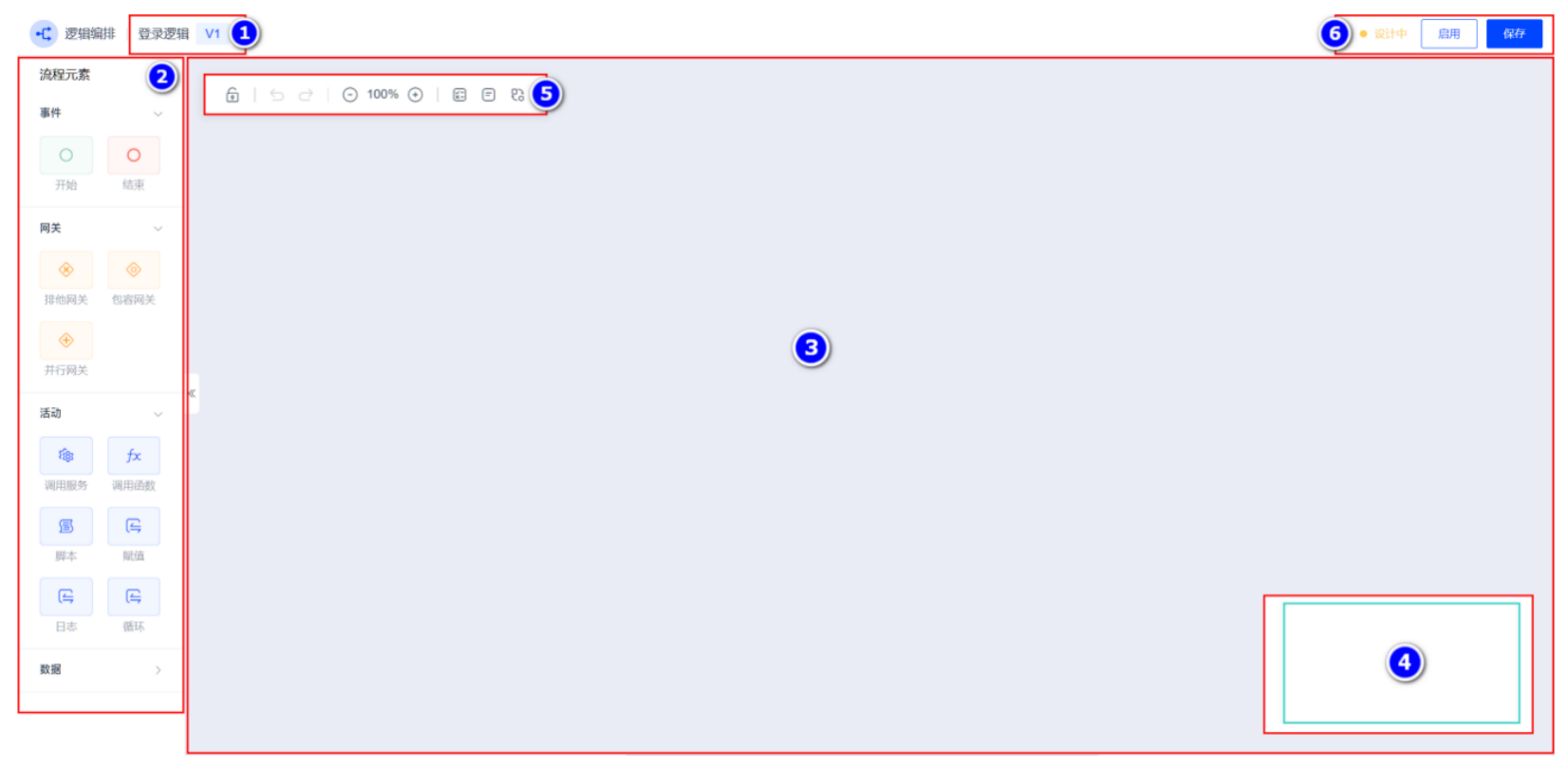

编辑器界面介绍

页面介绍如下表所示。

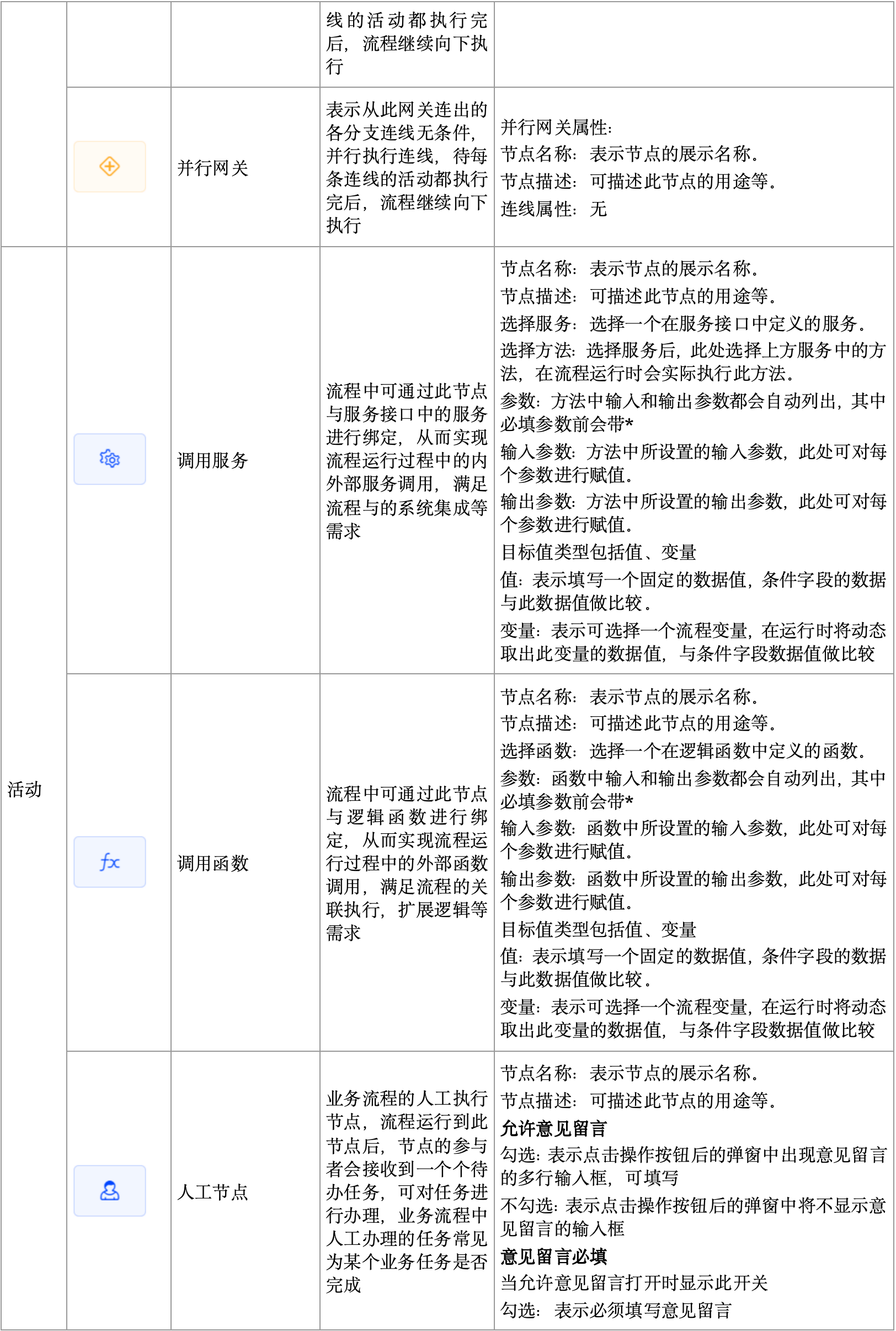

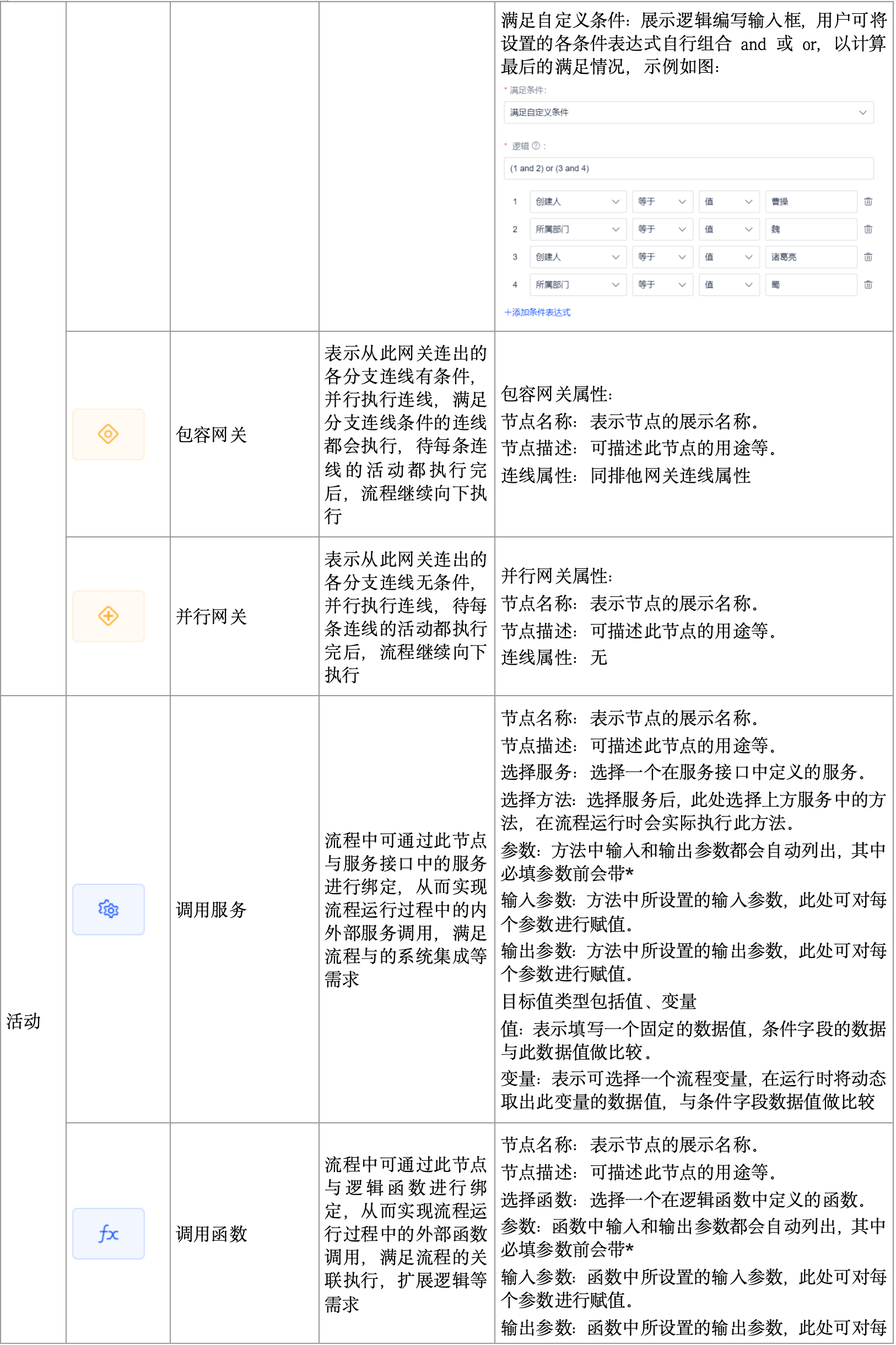

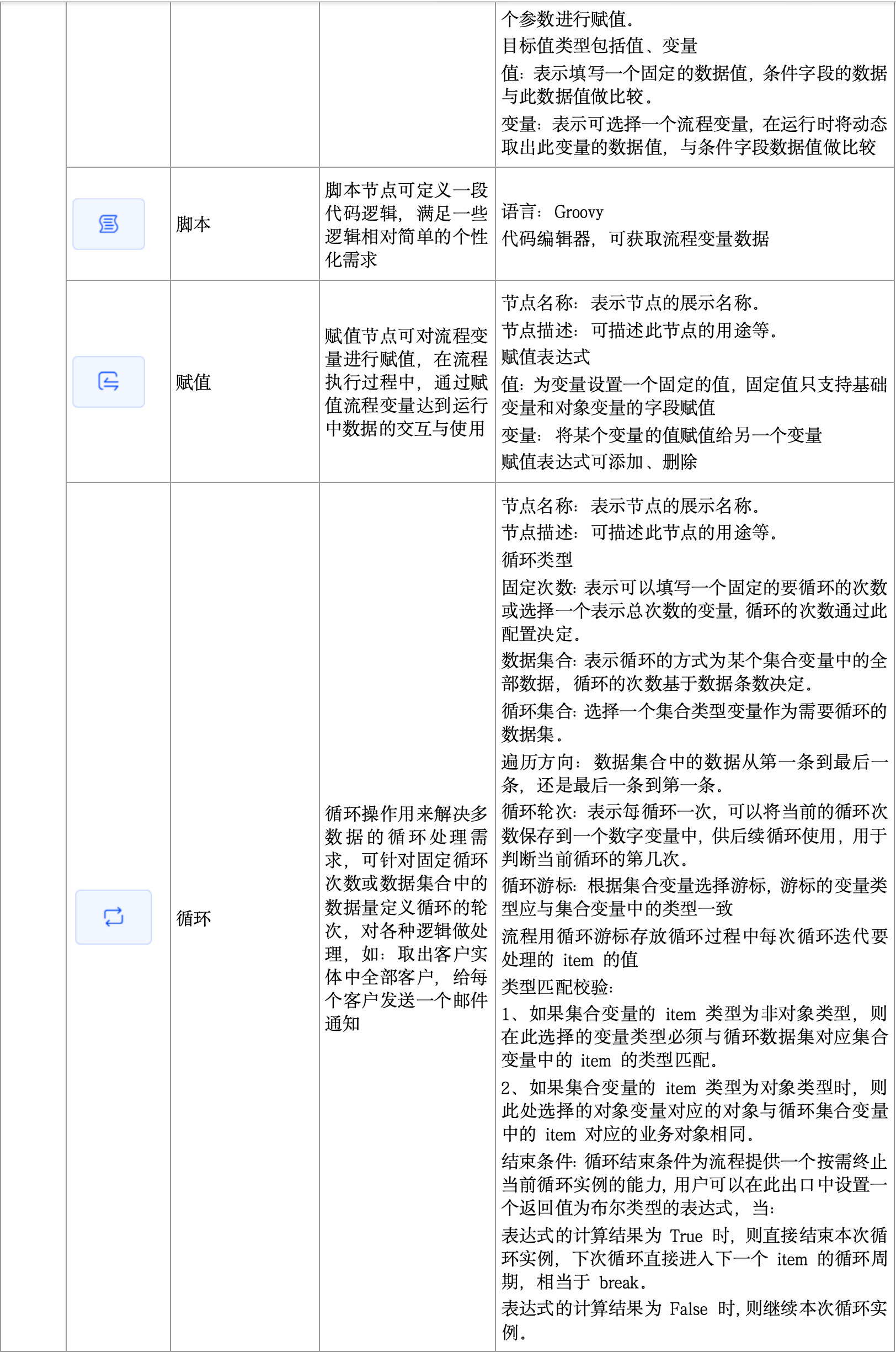

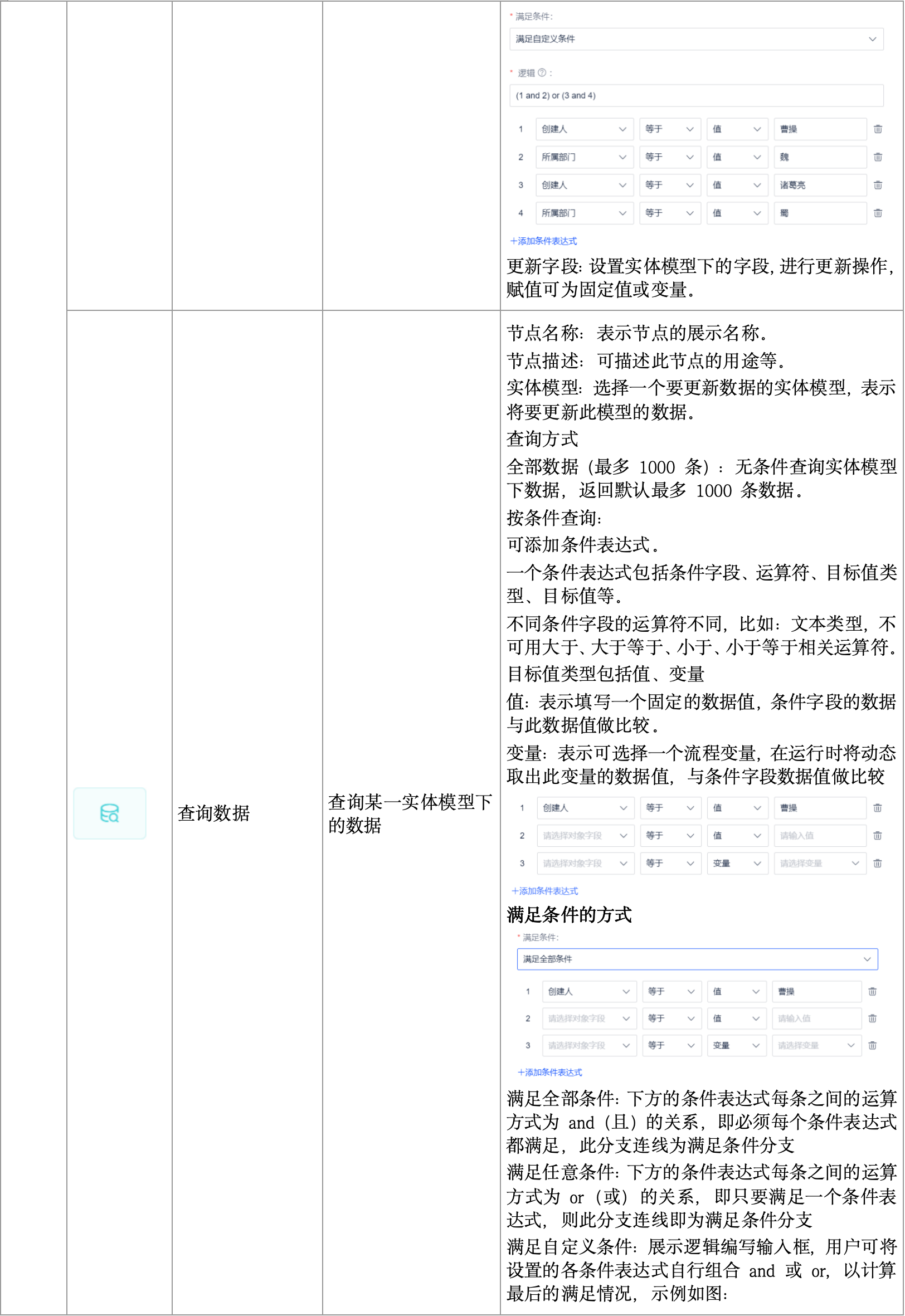

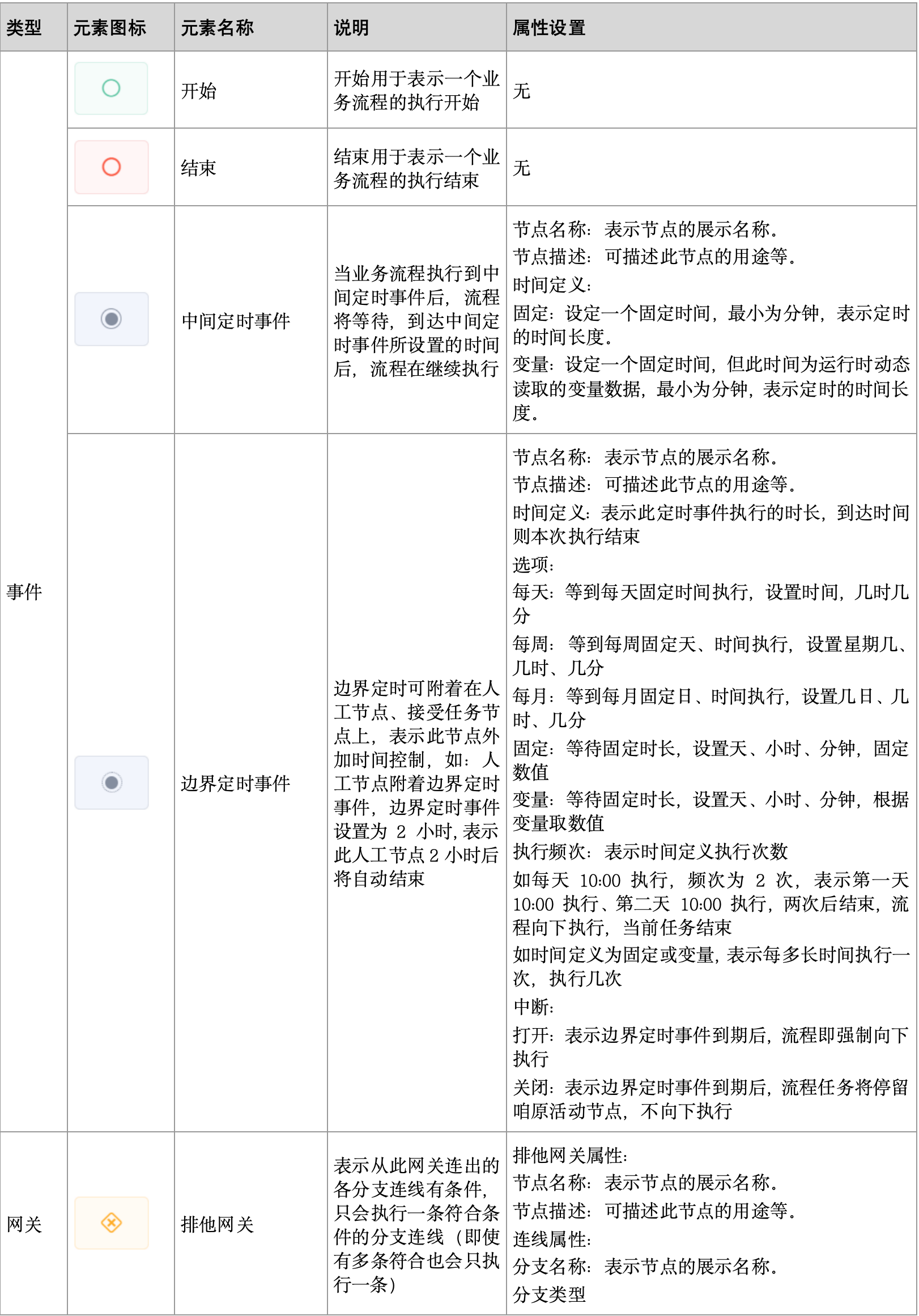

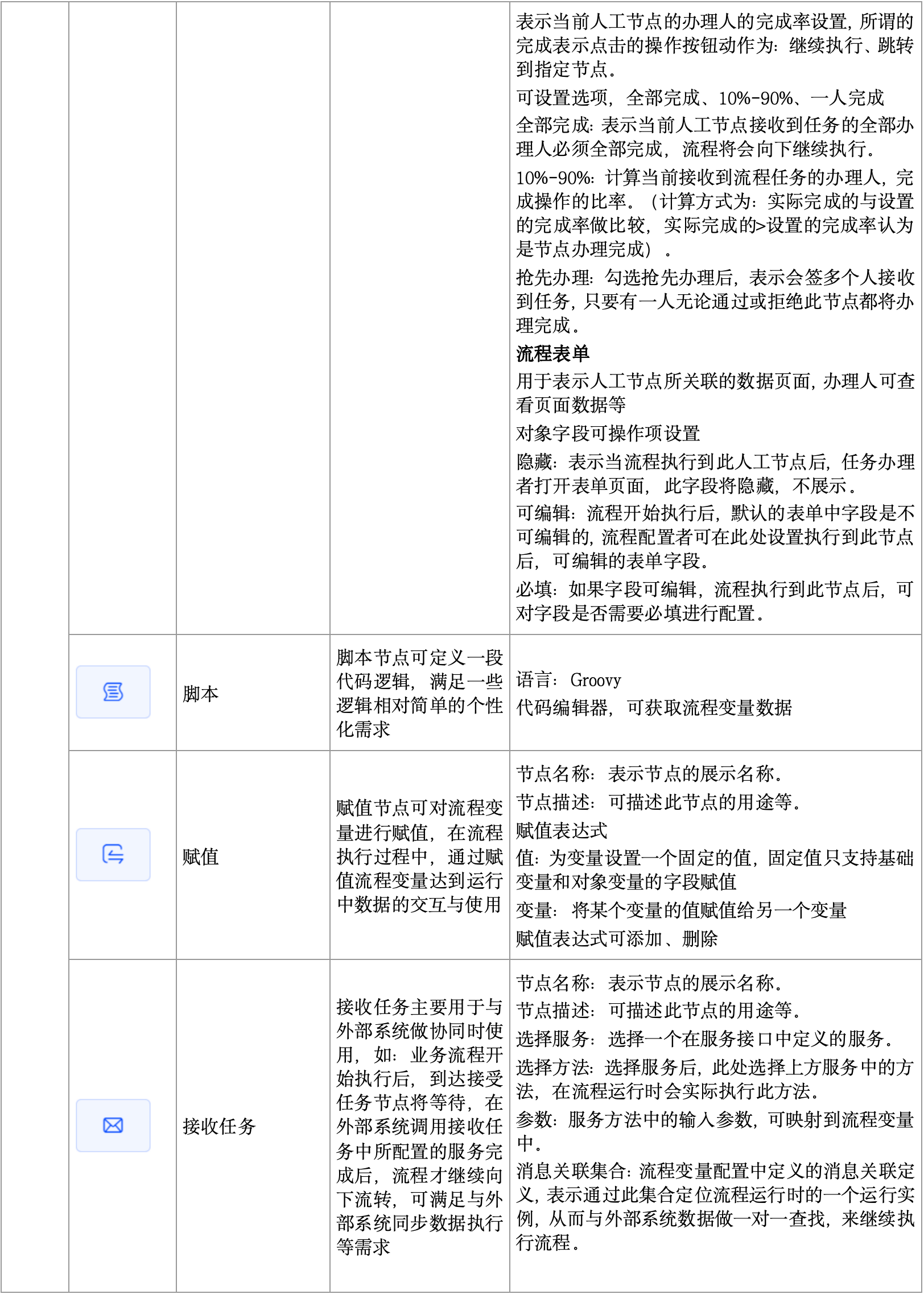

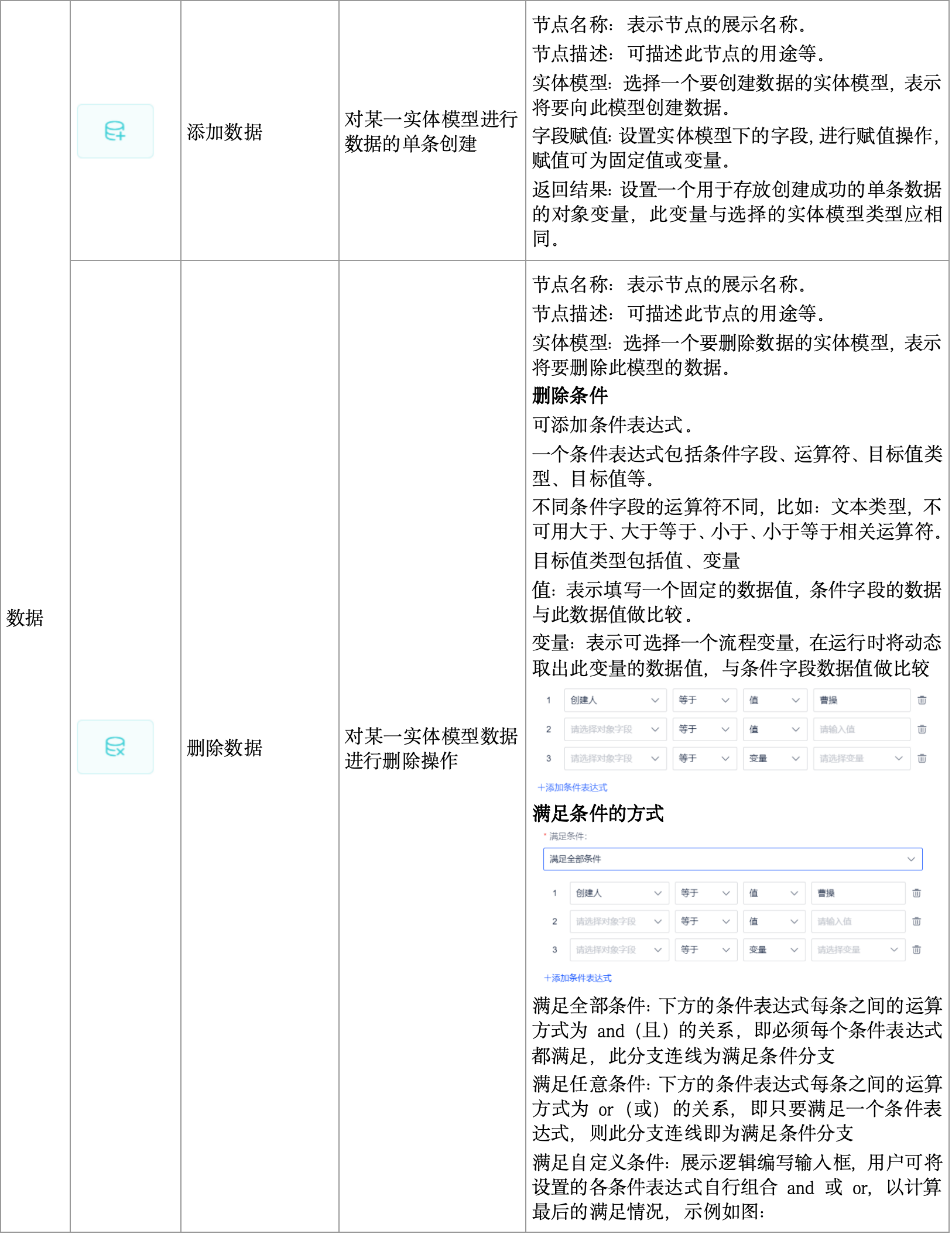

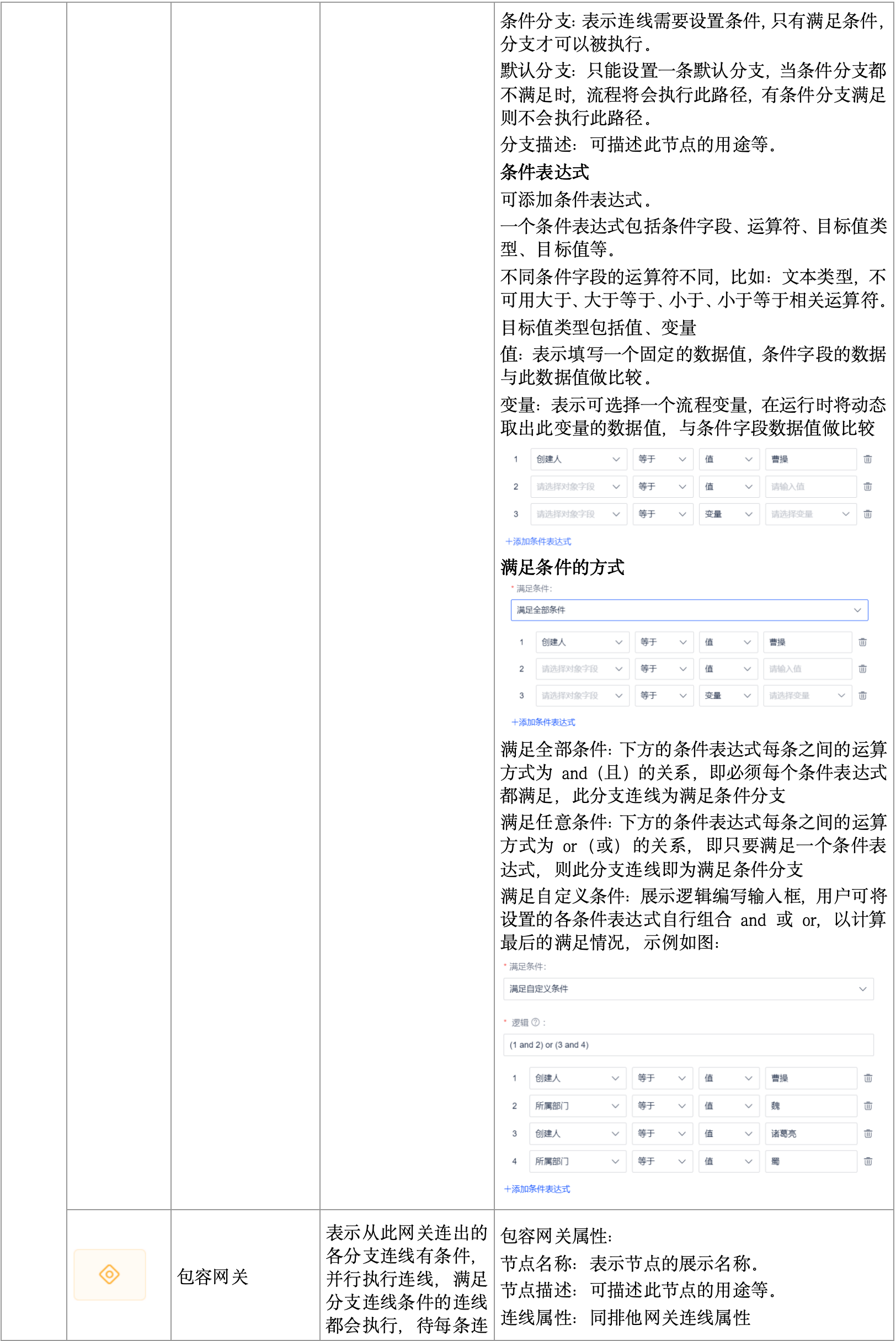

流程元素

配置流程变量

流程变量在流程中起到数据流转作用，比如：请假流程的请假天数、原因等，由于流程变量的作用域只对应一个流程实例，因此各个流程实例的流程变量是互不影响的。

当流程在流转时，如果需要做数据的前后传递，流程节点需要基于某个数据做相关操作等，就需要配置一个或多个相同或不同类型的流程变量。

变量属性

变量属性用于定义流程变量具体的项，包括变量类型、变量的使用标识、名称等。

基础类型：此类型变量所可以存储的数据值为单值且仅为一种类型，比如：一个姓名，当前日期等等。

支持类型：文本ID、数字ID、单字符、短文本、中文本、长文本、超长文本、日期、日期时间、布尔型、数字整数、数字浮点数、电话号码、百分比、URL地址、电子邮箱、货币。

对象类型：此类型变量所可以存储的数据为一条实体模型的数据，其中包括此模型所定义的全部字段。

集合类型：此类型变量所可以存储的数据为多个，类型可是基础类型的多个值，也可为对象类型的多条数据。

消息关联定义

消息关联定义可用于接收任务节点，在消息关联定义中可定义消息关联属性（每个属性为引用的一个流程变量），此属性用于当调取接收任务中服务时，外部系统在服务消息中所发送的一个数据字段。

关联属性集合表示将多个消息关联属性归集到一个集合，比如：接收消息的服务需要三个字段数据来确认此条数据的唯一性，则此集合就需要将表示此三个字段数据的消息关联属性归集到一个集合，在接收任务节点所选择的为这个集合，而非每个属性。

3.3.2.3 修改业务流程

1.场景描述

• 启用、禁用的流程不可修改。

• 如需修改启用或禁用的业务流程，要在需要修改的流程基础上创建一个新版本流程，在新版本设计状态的流程内进行修改，完成后启用，历史已启用的流程将自动禁用。

2.操作步骤

(1)在应用开发页面，单击左侧导航栏的“流程”，显示流程的资源目录。

(2)单击，展开流程组，可查看该业务流程的所有版本信息。

(3)单击某个版本的流程名称，进入业务流程编辑器。

(4)根据需要修改流程内容。

(5)单击“保存”，完成修改业务流程操作。

3.3.2.4 启用/停用业务流程

1.场景描述

• 启用流程前系统会自动进行流程图合规性的校验，校验通过后才可正常启用成功。

• 启用的流程只能有一个。

• 流程没有启用状态的流程表示此流程没有可运行的流程。

• 流程停用后，正在运行中的流程将继续运行。

• 设计、停用状态的流程都可启用。

• 如果已经有一个启用状态的流程，然后在启用一个不同版本的流程，则已启用的流程会自动停用，且不影响正在执行的流程。

2.操作步骤

(1)在应用开发页面，单击左侧导航栏的“流程”，显示流程的资源目录。

(2)单击，展开流程组，可查看该业务流程的所有版本信息。

(3)单击某个流程对应操作列的“启用”或“停用”，弹出确认窗口。

(4)单击“确定”，完成启用或停用业务流程操作。

3.3.2.5 版本管理

创建新版本

1.场景描述

• 当流程需要进行修改、优化等操作时，需要创建新版本，在新版本内进行修改。

• 创建新版本不影响正在运行的流程。

2.操作步骤

(1)在应用开发页面，单击左侧导航栏的“流程”，显示流程的资源目录。

(2)单击，展开流程组，可查看该业务流程的所有版本信息。

(3)单击某个版本流程对应操作列的“创建新版本”，弹出确认窗口。

(4)确认要创建新版本的信息无误后，单击“确定”，完成创建新版本操作。

删除业务流程

1.场景描述

• 只有设计、停用状态流程可删除。

• 删除后所关联的流程实例将全部清除（因此需谨慎操作）。

2.操作步骤

(1)在应用开发页面，单击左侧导航栏的“流程”，显示流程的资源目录。

(2)单击，展开流程组，可查看该业务流程的所有版本信息。

(3)鼠标悬浮在某个版本流程对应操作列的，在弹出下拉菜单中选择“删除”，弹出确认窗口。

(4)单击“确定”，完成删除业务流程操作。

复制业务流程

1.场景描述

• 如果想要创建的新流程与已有的流程相似，包括节点等，可使用复制流程的方式快速创建。

• 新复制的流程与已存在流程无任何区别。

2.操作步骤

(1)在应用开发页面，单击左侧导航栏的“流程”，显示流程的资源目录。

(2)单击，展开流程组，可查看该业务流程的所有版本信息。

(3)鼠标悬浮在某个版本流程对应操作列的，在弹出下拉菜单中选择“复制”，弹出复制业务流程窗口。

(4)根据下表中的参数说明进行配置。

(5)单击“确定”，完成复制业务流程操作，可在业务流程列表中查看新复制的业务流程。

3.3.3.1 简介

逻辑编排可通过可视化的拖拉拽配置方式，将原本难懂的代码逻辑通过流程图的形式表达出来，此时业务逻辑变得非常直观，可读性和可维护性也变得很高。

为什么使用逻辑编排

业务逻辑在一个应用系统内很多是重复性的，且业务逻辑都是具有一些特定性，如：员工请年假后，自动计算剩余年假天数，这种业务逻辑利用逻辑编排的能力通过几个节点即可实现，减少了代码开发量，并可快速构建逻辑。

逻辑编排基本能力

• 快速拖拉拽式逻辑搭建

通过将流程元素的各种元素拖拽到流程画布内，进行元素与元素的连接，实现快速的逻辑搭建编排，可对流程画布中元素进行各种属性配置，以满足不同的对内、对外的业务需要。

• 逻辑编排的流程元素

 支持事件、网关、活动、通知等相关元素。

 开始事件、结束事件可用于表示流程的开始与结束；

 定时事件、边界定时事件可满足业务流程在流转过程中的时间等待处理；

 排他网关、并行网关、包容网关可满足复杂业务条件的判断；

调用服务、调用函数、脚本、赋值、循环相关活动节点可满足逻辑执行过程中对内、对外操作，以及对集合类型的数据循环处理的能力；

 邮件通知可在业务流程执行时针对通知的场景达到支持；

• 自动的流程图校验

在流程搭建过程中，独立的校验按钮，以及启用时的流程图校验，都会防止用户在画流程时的错误。

逻辑编排与模块间调用关系

• 流程变量

流程变量中可实现对象类型变量的设置，读取到所建立的所有实体模型。

• 调用函数

调用函数节点可绑定一个逻辑函数，从而执行此函数中的逻辑。

• 调用服务

调用服务可绑定一个服务接口，使用此服务接口内所设定的服务，用于内外服务的调用。

• 添加数据

选择一个实体模型，可针对此实体模型进行数据的单条创建。

• 删除数据

选择一个实体模型，可针对此实体模型进行数据的按条件删除。

• 更新数据

选择一个实体模型，可针对此实体模型进行数据的按条件更新。

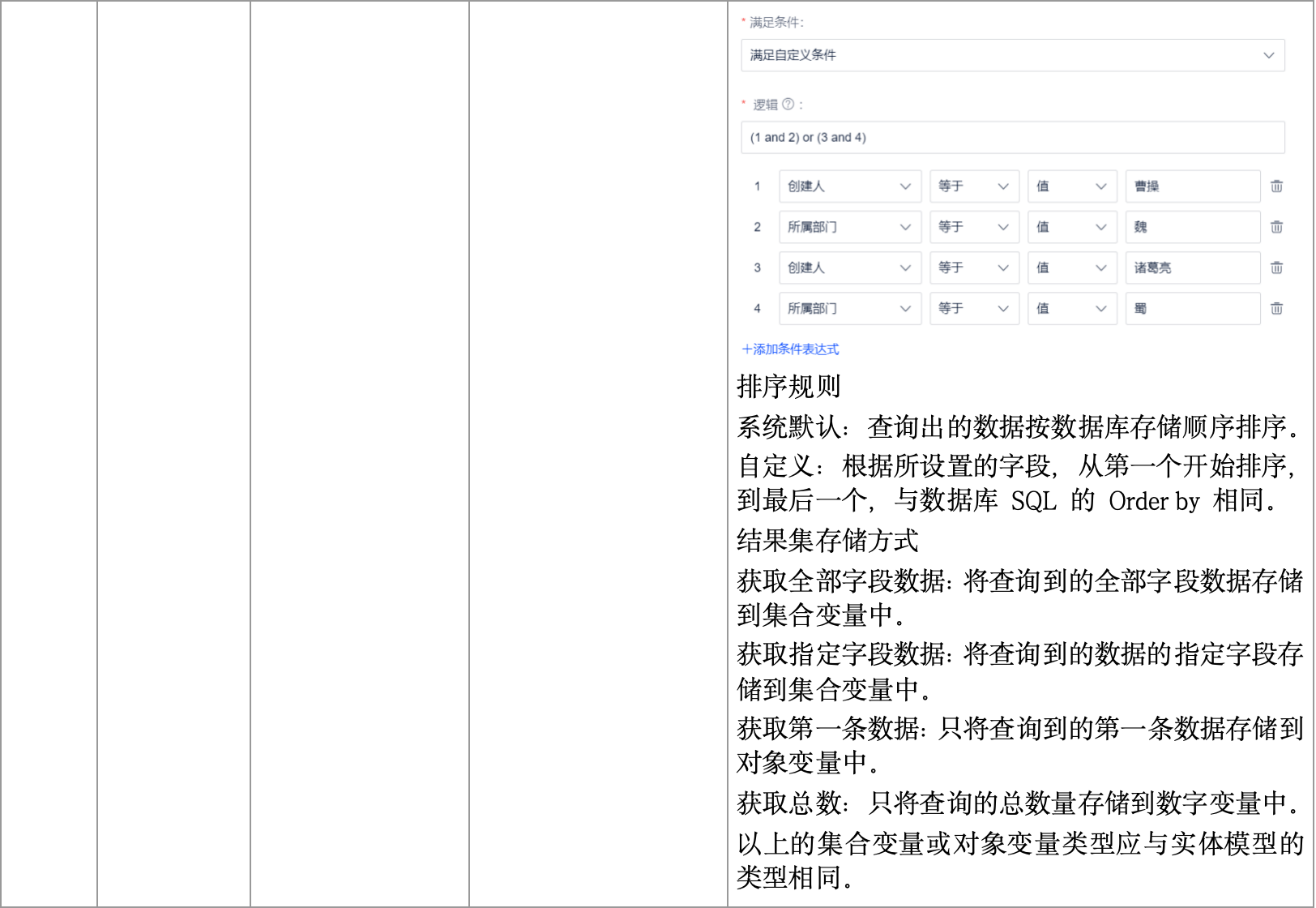

查询数据

选择一个实体模型，可针对此实体模型进行数据的查询，并可将结果按不同的方式保存到流程变量。

3.3.3.2 开发逻辑编排

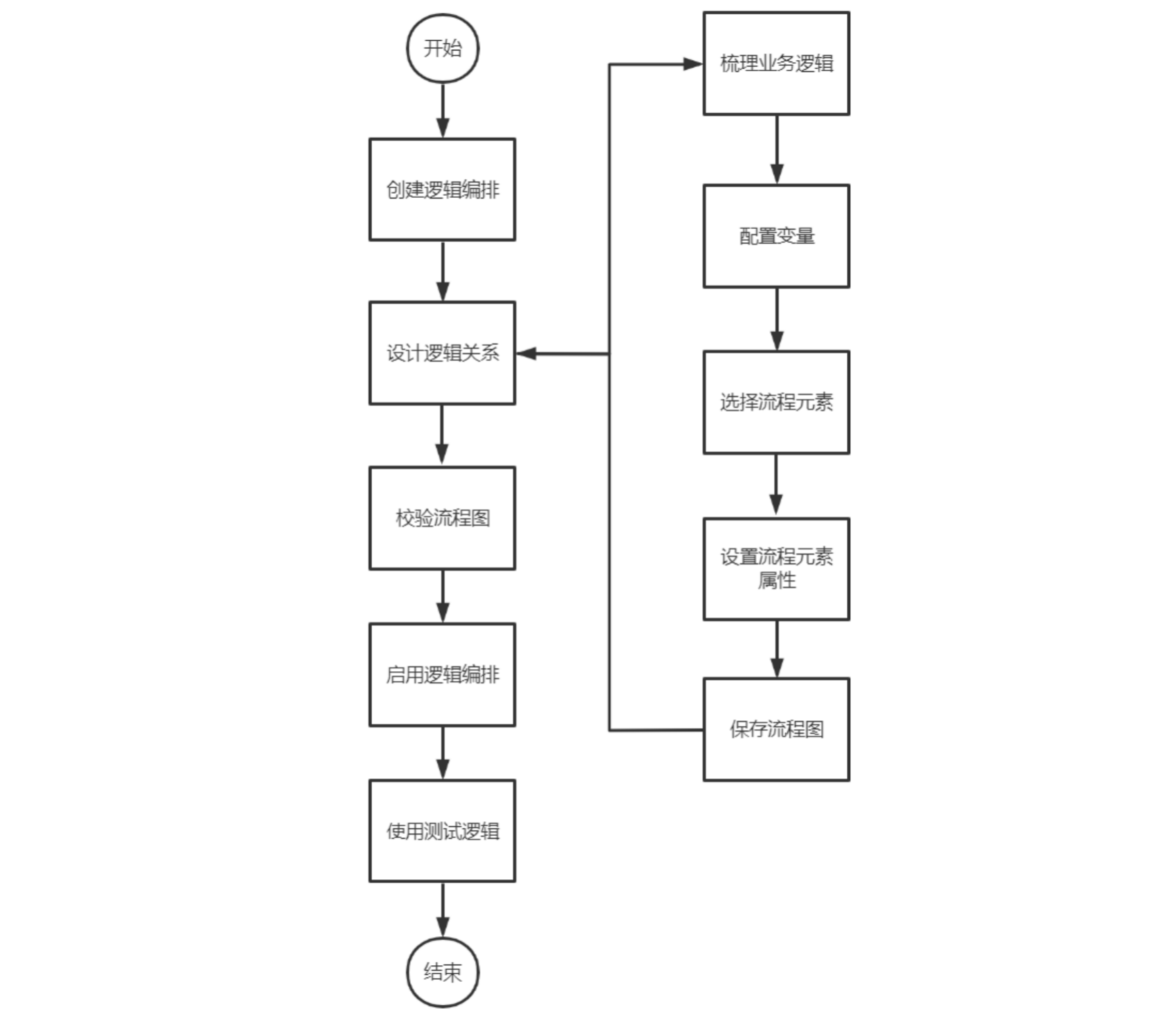

逻辑编排的开发流程

新建逻辑编排

(1)在应用开发页面，单击左侧导航栏的“逻辑”，显示逻辑的资源目录页。

(2)单击“新建逻辑编排”，弹出新建逻辑编排窗口。

(3)根据下表中的参数说明进行配置。

(4)单击“确定”，进入逻辑编排编辑器页面。

编辑器界面介绍

页面介绍如下表所示。

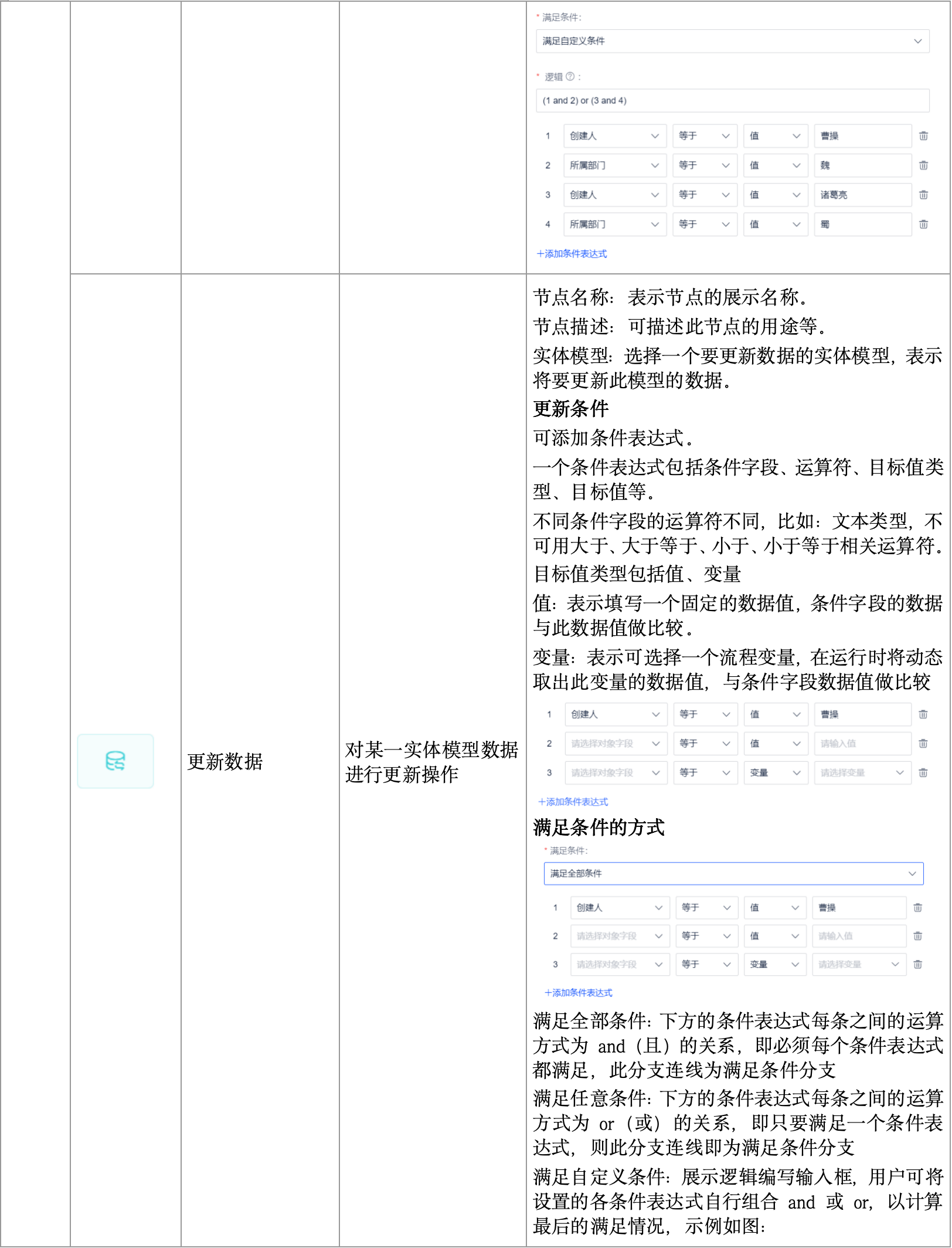

流程元素

配置流程变量

流程变量在流程中起到数据流转作用，比如：请假流程的请假天数、原因等，由于流程变量的作用域只对应一个流程实例，因此各个流程实例的流程变量是互不影响的。

当流程在流转时，如果需要做数据的前后传递，流程节点需要基于某个数据做相关操作等，就需要配置一个或多个相同或不同类型的流程变量。

变量属性

变量属性用于定义流程变量具体的项，包括变量类型、变量的使用标识、名称等。

基础类型：此类型变量所可以存储的数据值为单值且仅为一种类型，比如：一个姓名，当前日期等等。

支持类型：文本ID、数字ID、单字符、短文本、中文本、长文本、超长文本、日期、日期时间、布尔型、数字整数、数字浮点数、电话号码、百分比、URL地址、电子邮箱、货币。

对象类型：此类型变量所可以存储的数据为一条实体模型的数据，其中包括此模型所定义的全部字段。

集合类型：此类型变量所可以存储的数据为多个，类型可是基础类型的多个值，也可为对象类型的多条数据。

3.3.3.3 修改逻辑编排

1.场景描述

• 启用、禁用的逻辑编排流程不可修改。

• 如需修改启用或禁用的逻辑编排流程，要在需要修改的流程基础上创建一个新版本流程，在新版本设计状态的流程内进行修改，完成后启用，历史已启用的流程将自动禁用。

2.操作步骤

(1)在应用开发页面，单击左侧导航栏的“ 逻辑 > 逻辑编排”，进入逻辑编排列表页面。

(2)单击，展开流程组，可查看该逻辑编排的所有版本信息。

(3)单击某个版本的流程名称，进入逻辑编排编辑器。

(4)根据需要修改流程内容。

(5)单击“保存”，完成修改逻辑编排操作。

3.3.3.4 启用/停用逻辑编排

1.场景描述

• 启用逻辑编排流程前系统会自动进行流程图合规性的校验，校验通过后才可正常启用成功。

• 启用的逻辑编排流程只能有一个。

• 逻辑编排流程没有启用状态的表示此流程没有可运行的。

• 逻辑编排流程停用后，正在运行中的流程将继续运行。

• 设计、停用状态的逻辑编排流程都可启用。

• 如果已经有一个启用状态的逻辑编排流程，然后在启用一个不同版本的流程，则已启用的逻辑编排流程会自动停用，且不影响正在执行的流程。

2.操作步骤

(1)在应用开发页面，单击左侧导航栏的“逻辑 > 逻辑编排”，进入逻辑编排列表页面。

(2)单击，展开流程组，可查看该逻辑编排的所有版本信息。

(3)单击某个流程对应操作列的“启用”或“停用”，弹出确认窗口。

(4)单击“确定”，完成启用或停用逻辑编排操作。

3.3.3.5 版本管理

1.创建新版本

1.场景描述

• 当流程需要进行修改、优化等操作时，需要创建新版本，在新版本内进行修改。

• 创建新版本不影响正在运行的流程。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“逻辑”，显示逻辑的资源目录树。

(2)单击，展开流程组，可查看该逻辑编排的所有版本信息。

(3)单击某个版本流程对应操作列的“创建新版本”，弹出确认窗口。

(4)确认要创建新版本的信息无误后，单击“确定”，完成创建新版本操作。

2.删除逻辑编排

1.场景描述

• 只有设计、停用状态流程可删除。

• 删除后所关联的流程实例将全部清除（因此需谨慎操作）。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“逻辑”，显示逻辑的资源目录树。

(2)单击，展开流程组，可查看该逻辑编排的所有版本信息。

(3)鼠标悬浮在某个版本流程对应操作列的，在弹出下拉菜单中选择“删除”，弹出确认窗口。

(4)单击“确定”，完成删除逻辑编排操作。

3.3.3.6 复制逻辑编排

1.场景描述

• 如果想要创建的新流程与已有的流程相似，包括节点等，可使用复制流程的方式快速创建。

• 新复制的流程与已存在流程无任何区别。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“逻辑”，显示逻辑的资源目录树。

(2)单击，展开流程组，可查看该逻辑编排的所有版本信息。

(3)鼠标悬浮在某个版本流程对应操作列的，在弹出下拉菜单中选择“复制”，弹出复制逻辑编排窗口。

(4)根据下表中的参数说明进行配置。

单击“确定”，完成复制逻辑编排操作，可在业务流程列表中查看新复制的逻辑编排。

触发规则又称ECA，是事件-条件-动作（Event -Condition-Action）的简称，其一般的策略是当一个事件发生后，采用事件监视器来捕获该事件，然后依据规则进行条件判断，条件满足后，执行合适的动作。

为什么使用触发规则

触发规则可监听数据、流程启动等相关事件，当监听的事件执行后条件满足的情况下，将执行后续所配置的动作，这样就可以由系统自动判别在什么情况下执行所做的动作，如：某条重要数据更新后自动创建日志记录，因此可为实体、流程不做任何修改的情况下达到一定的逻辑补充。

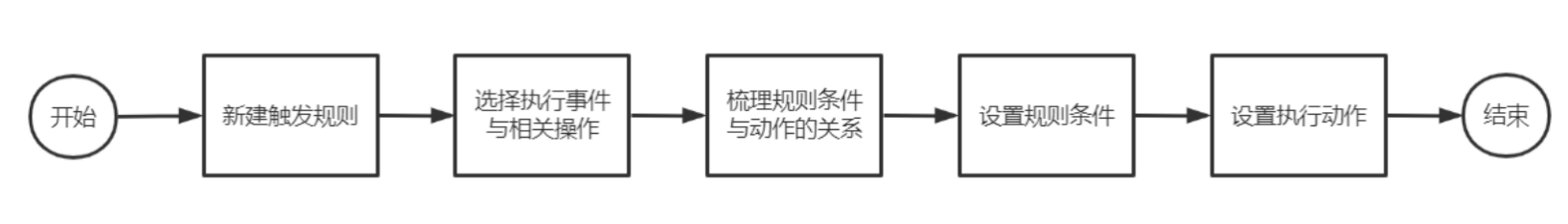

触发规则配置流程

触发规则与模块间调用关系

• 调用函数

调用函数节点可绑定一个逻辑函数，从而执行此函数中的逻辑。

• 调用服务

调用服务可绑定一个服务接口，使用此服务接口内所设定的服务，用于内外服务的调用。

• 添加数据

选择一个实体模型，可针对此实体模型进行数据的单条创建。

• 删除数据

选择一个实体模型，可针对此实体模型进行数据的按条件删除。

• 更新数据

选择一个实体模型，可针对此实体模型进行数据的按条件更新。

3.3.4.2 新建触发规则

(1)进入应用编辑器，单击左侧导航栏“逻辑”，显示逻辑的资源目录树。

(2)单击“新建触发规则”，进入触发规则设置页面。

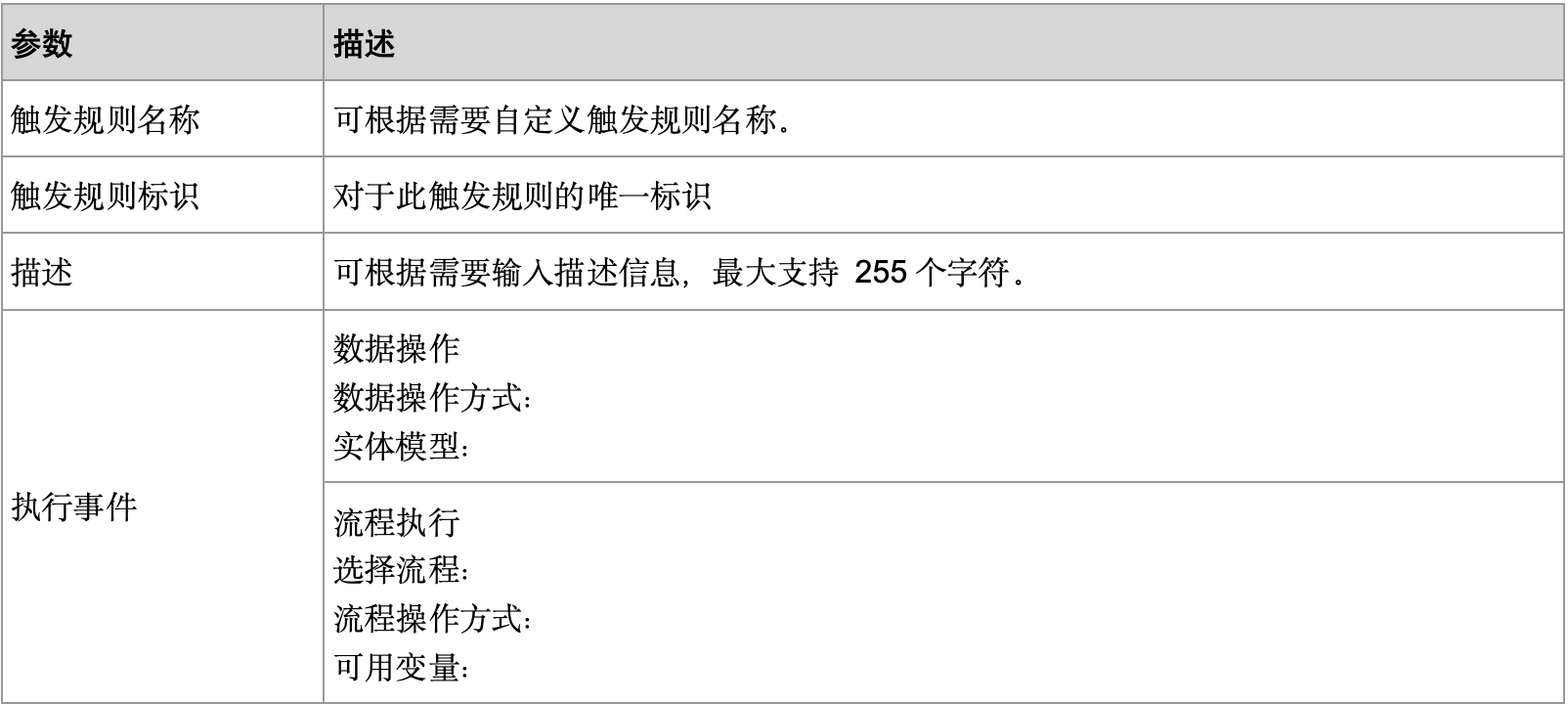

根据下表中的参数说明进行配置。

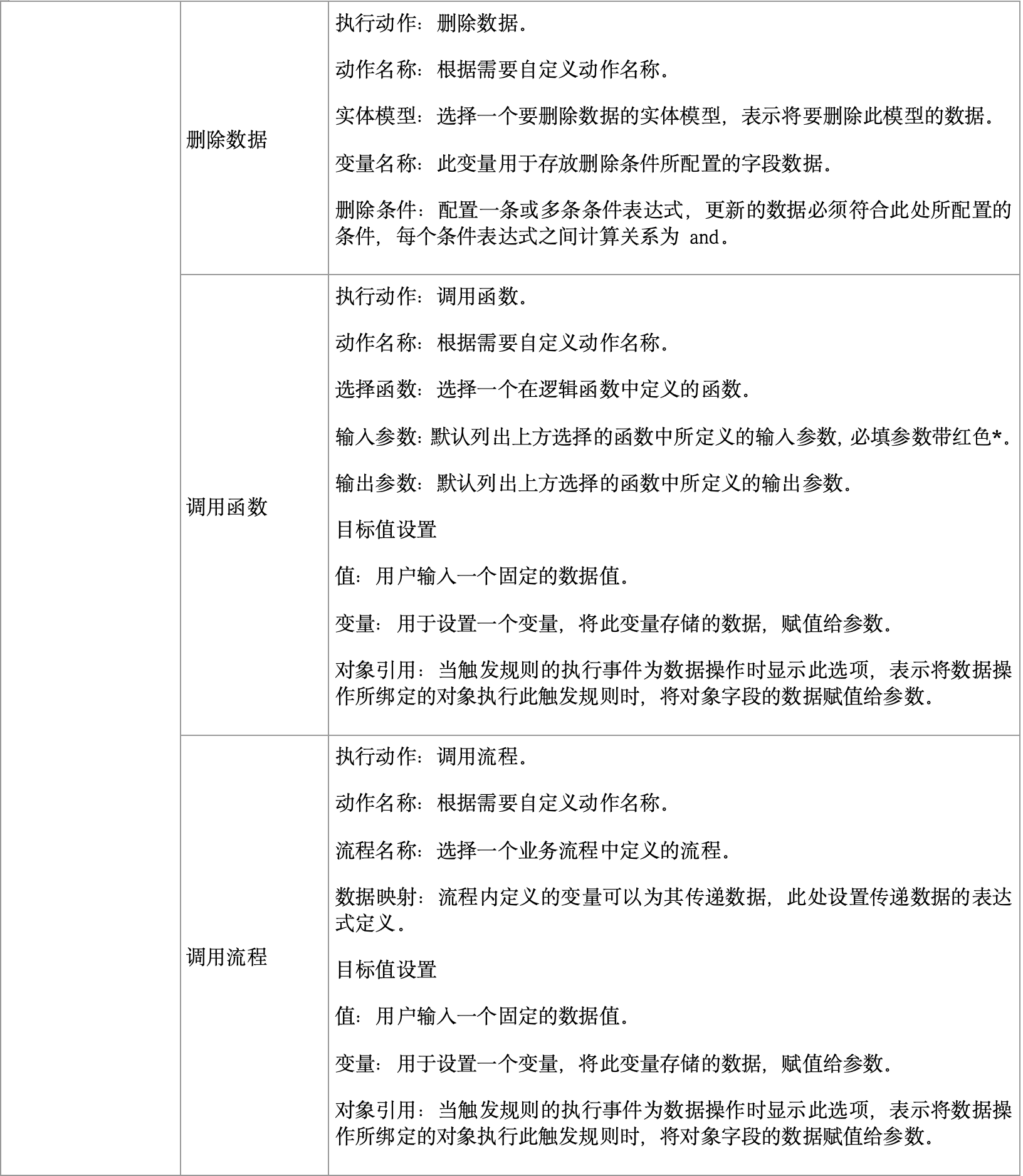

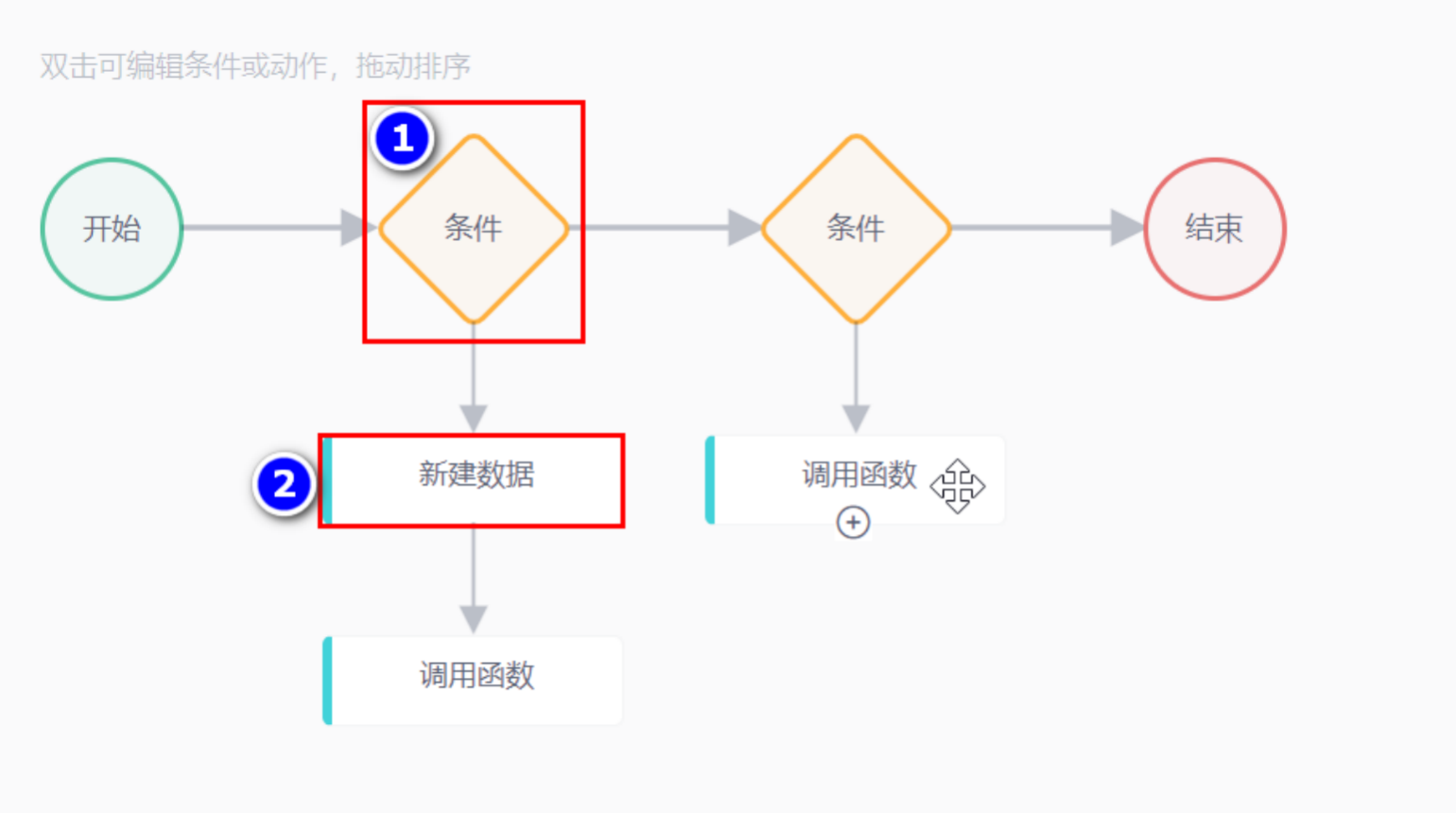

(4)设置条件与动作：

(5)单击“保存”，完成新建触发规则操作。

3.3.4.3 启用/禁用触发规则

1.场景描述

• 当触发规则定义完成后，即可启用，启用后触发规则将会生效，监听执行规则。

• 触发规则停用后，将立即停止监听执行规则所配置的事件。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“逻辑”，显示逻辑的资源目录树。

(2)单击触发规则对应状态列的  或 ，可启用/禁用触发规则。

3.3.4.4 删除触发规则

1.场景描述

• 启用状态的触发规则不可删除。

• 触发规则删除后，将无法找回。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“逻辑”，显示逻辑的资源目录树。

(2)单击触发规则对应操作列的“删除”，弹出确认窗口。

(3)单击“确定”，完成删除触发规则操作。

3.3.5.1 简介

逻辑函数是对一些实现逻辑的封装，通过逻辑函数的封装，可供页面、服务、流程、规则等进行调用，从而实现函数中所定义的业务逻辑。

为什么使用逻辑函数

通过逻辑函数的封装，可在其它位置进行快速的调用适配，只需将参数对应配置即可。当一个业务功能的逻辑进行变更后，也无需关注所调用的位置，只需到逻辑函数中进行变更，大大节省了逻辑变更适配所带来的配置使用成本。逻辑函数可对标准可配置化的业务逻辑进行调用，也可通过自定义代码的方式，实现个性复杂的业务需求，因此逻辑函数也是自定义逻辑代码对外的封装。

逻辑函数与模块间调用关系

• 业务流程

选择一个业务流程，可配置业务流程的变量映射，实现业务流程的执行。

• 逻辑编排

选择一个逻辑编排，可配置逻辑编排的变量映射，实现逻辑编排的执行。

• 逻辑操作

选择一个逻辑操作，可配置逻辑操作的变量映射，实现逻辑操作的执行。

3.3.5.2 新建逻辑函数

(1)进入应用编辑器，单击左侧导航栏“逻辑”，显示逻辑的资源目录树。

(2)单击“新建逻辑函数”，弹出新建逻辑函数窗口。

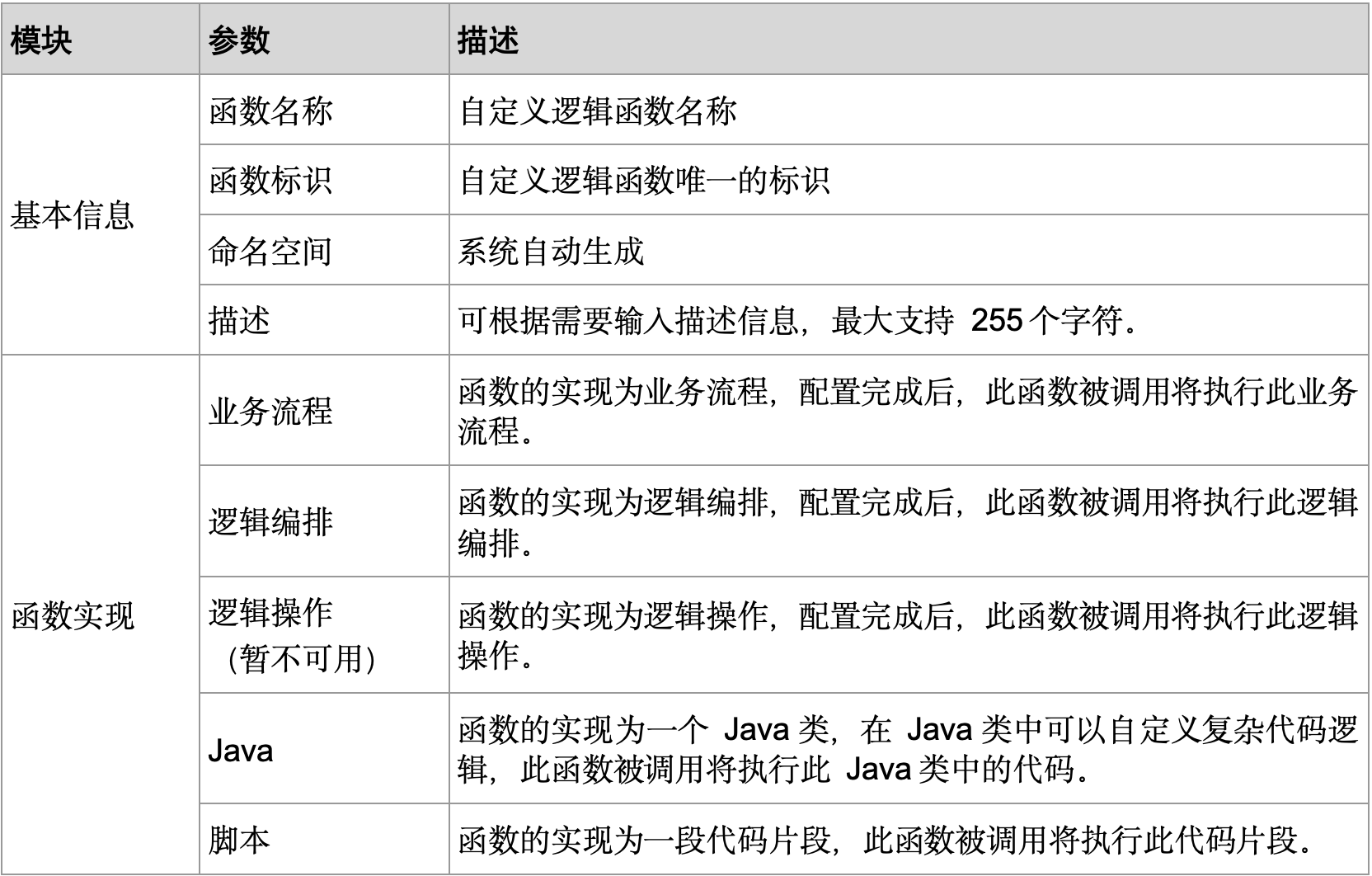

(3)根据下表中的参数说明进行配置。

(4)单击“保存”，完成新建逻辑函数操作。

3.3.5.3 删除逻辑函数

1.场景描述

逻辑函数被删除后，所有调用逻辑函数的位置将失效，调用将不成功，但调用的位置不会自动清除。

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“逻辑”，显示逻辑的资源目录树。

(2)逻辑函数对应操作列的“删除”，弹出确认窗口。

单击“确定”，完成删除逻辑函数操作。

3.3.6.1 简介

服务接口是用户可将应用中的逻辑函数包装成自定义

3.3.6.2 新建服务接口

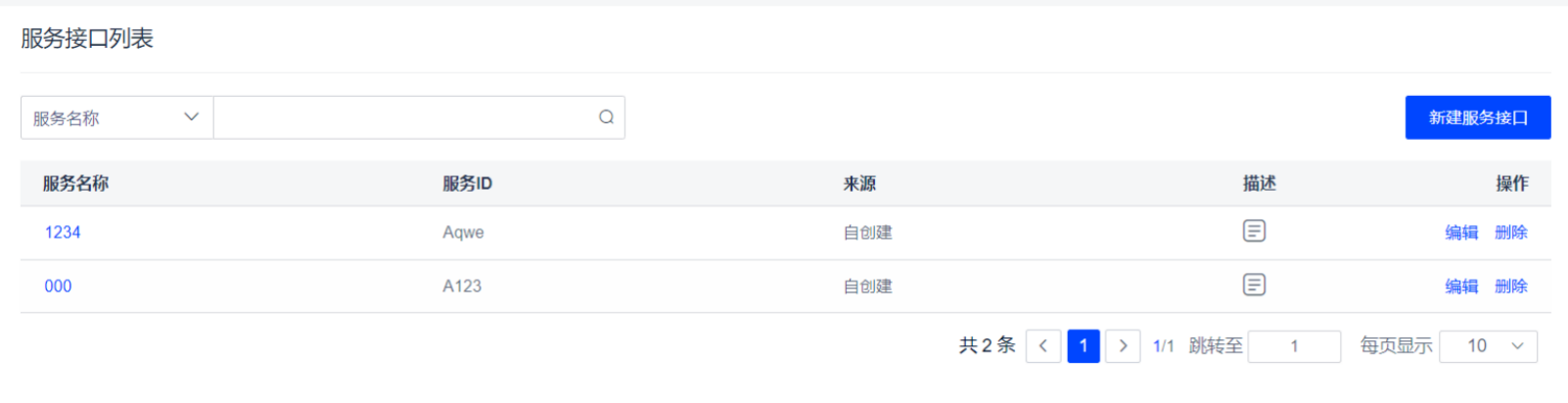

(1)进入应用编辑器，单击左侧导航栏“服务”，显示服务的资源目录树。

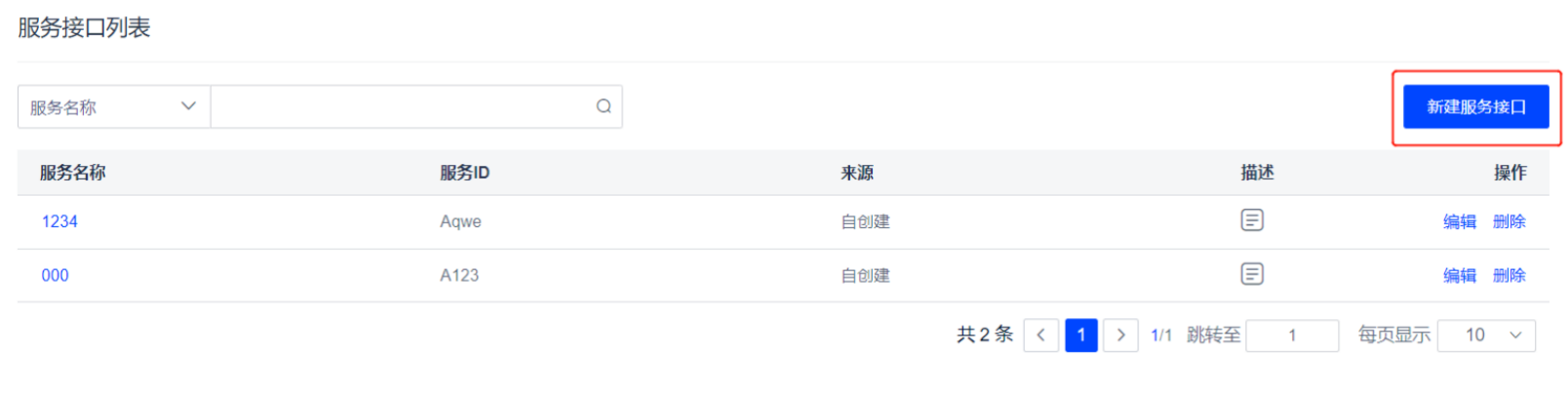

(2)单击“新建服务接口”。

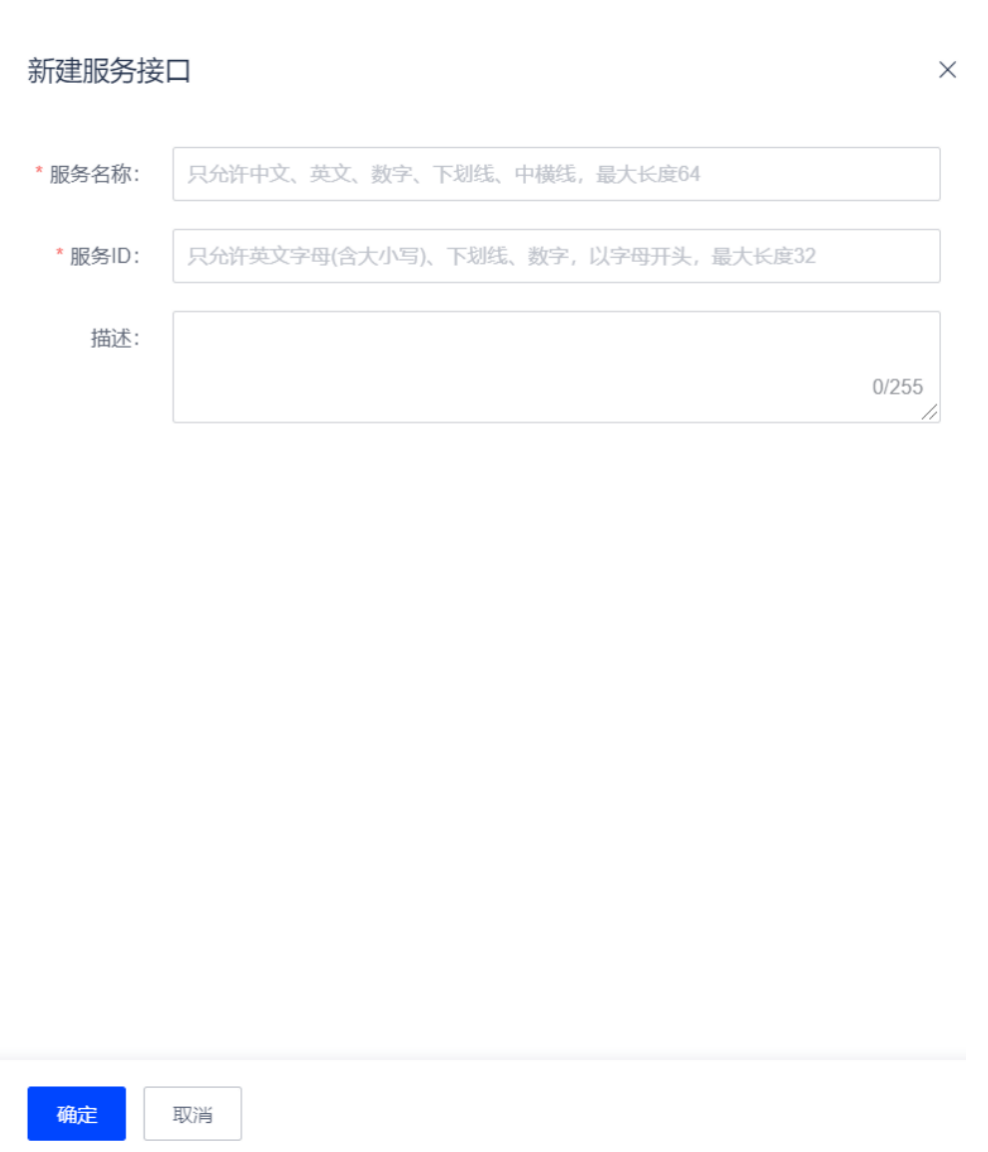

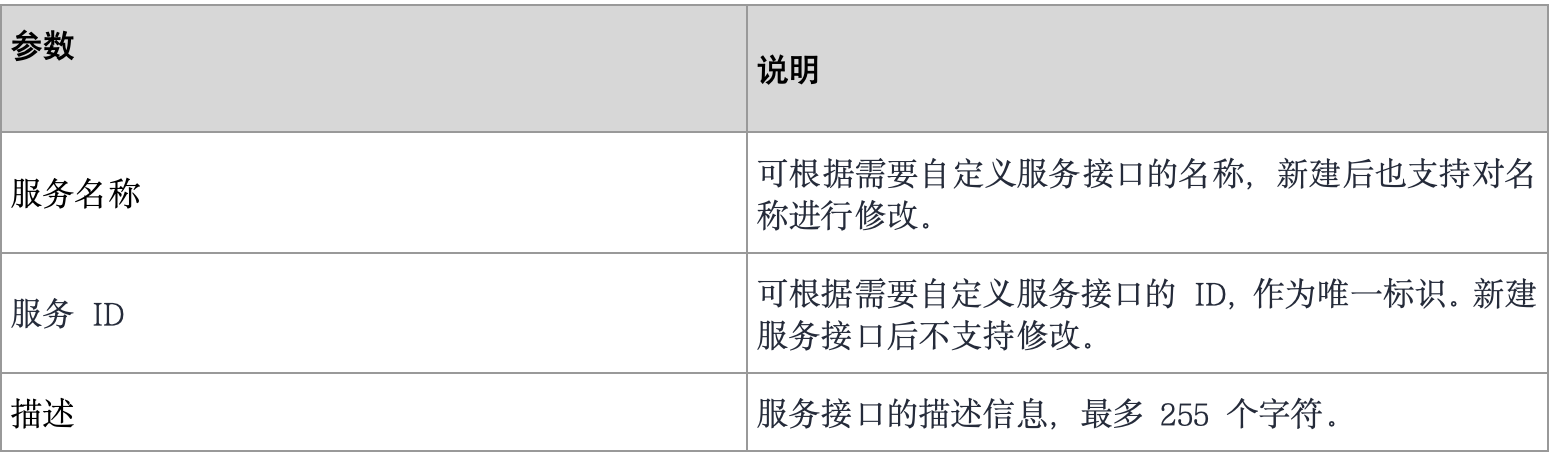

(3)根据下表中的参数说明进行配置。

(4)单击“确定”，完成新建服务接口操作。

(5)单击“确定”会进入此服务接口的详情页面，可参考新建方法章节进行新建方法操作。

新建方法

1.场景描述

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“服务”，显示服务的资源目录树。

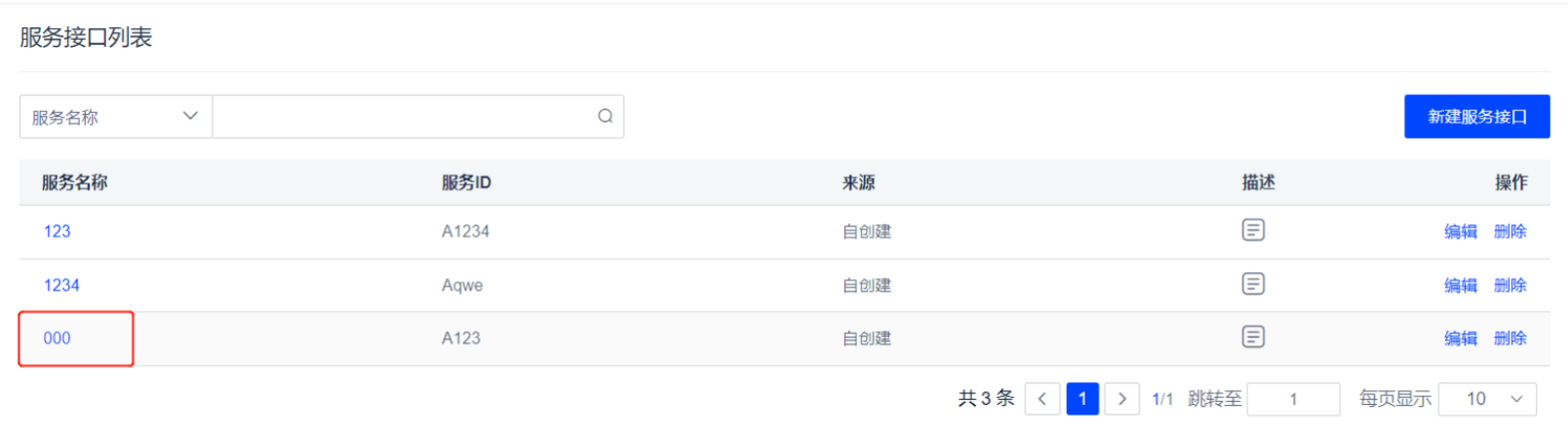

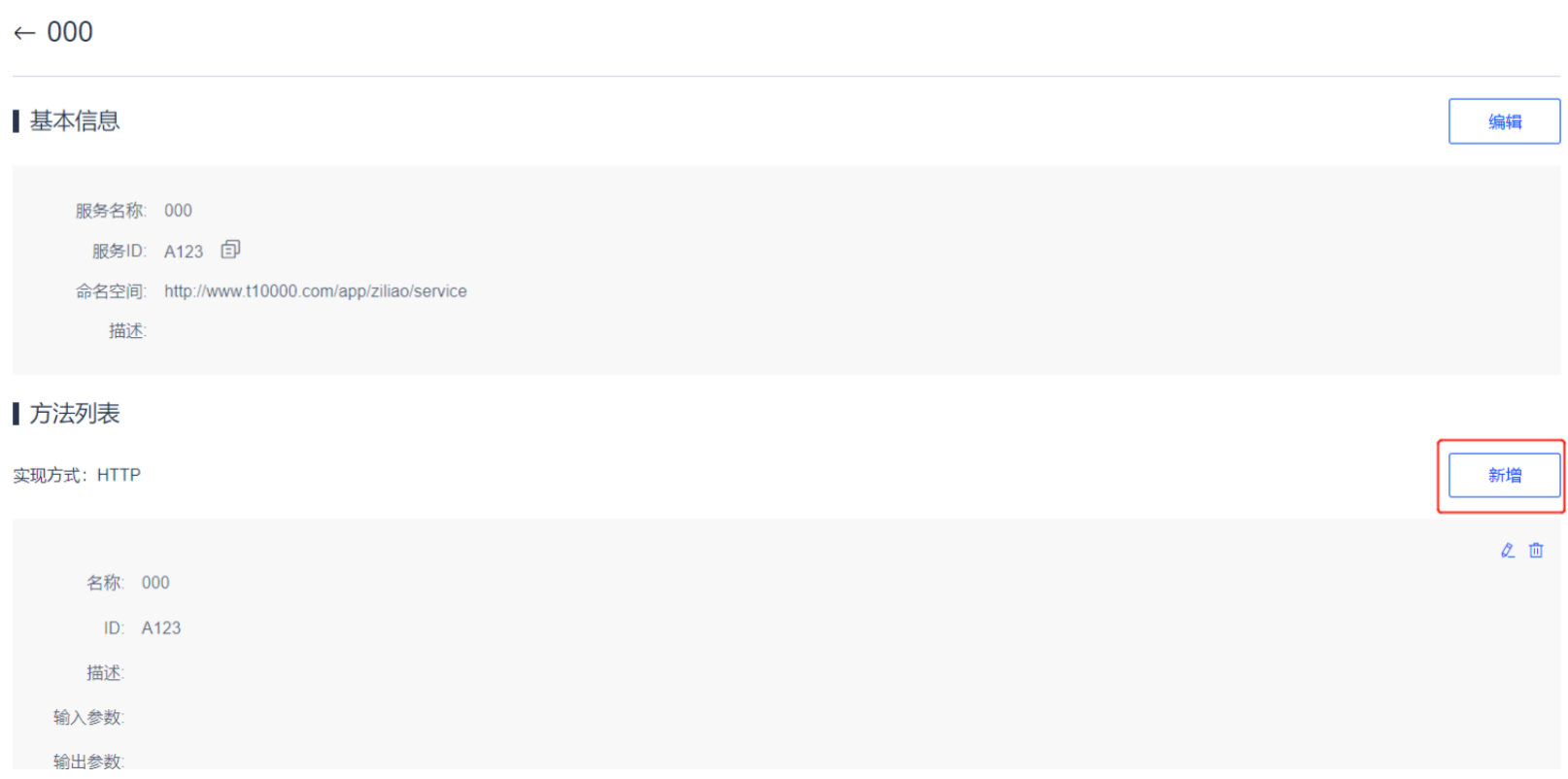

(2)单击对应服务接口的名称，进入服务接口的详情页面。

(3)在方法列表区域，单击“新增”。

(4)根据下表中的参数说明进行新建方法的参数配置。

(5)单击“确定”，完成新建方法操作。

修改方法

1.限制与指导

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“服务”，显示服务的资源目录树。

(2)单击对应服务接口的名称，进入服务接口的详情页面。

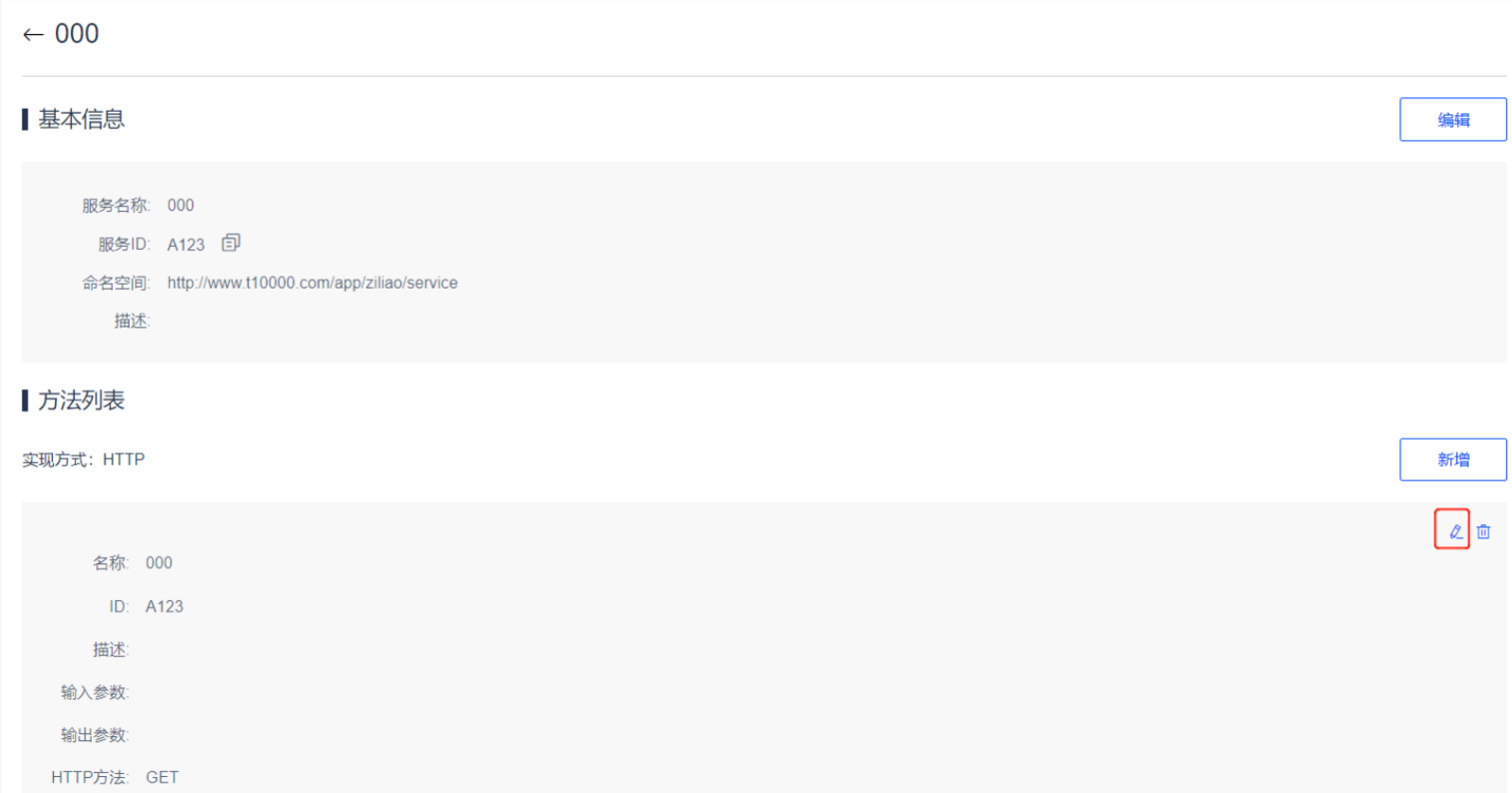

(3)在方法列表区域，单击  图标。

(4)可根据需要修改方法的描述信息、输入参数、输出参数、HTTP方法、path、输入参数、输出参数等信息。

(5)单击“确定”，完成修改方法操作。

删除方法

1.限制与指导

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“服务”，显示服务的资源目录树。

(2)单击对应服务接口的名称，进入服务接口的详情页面。

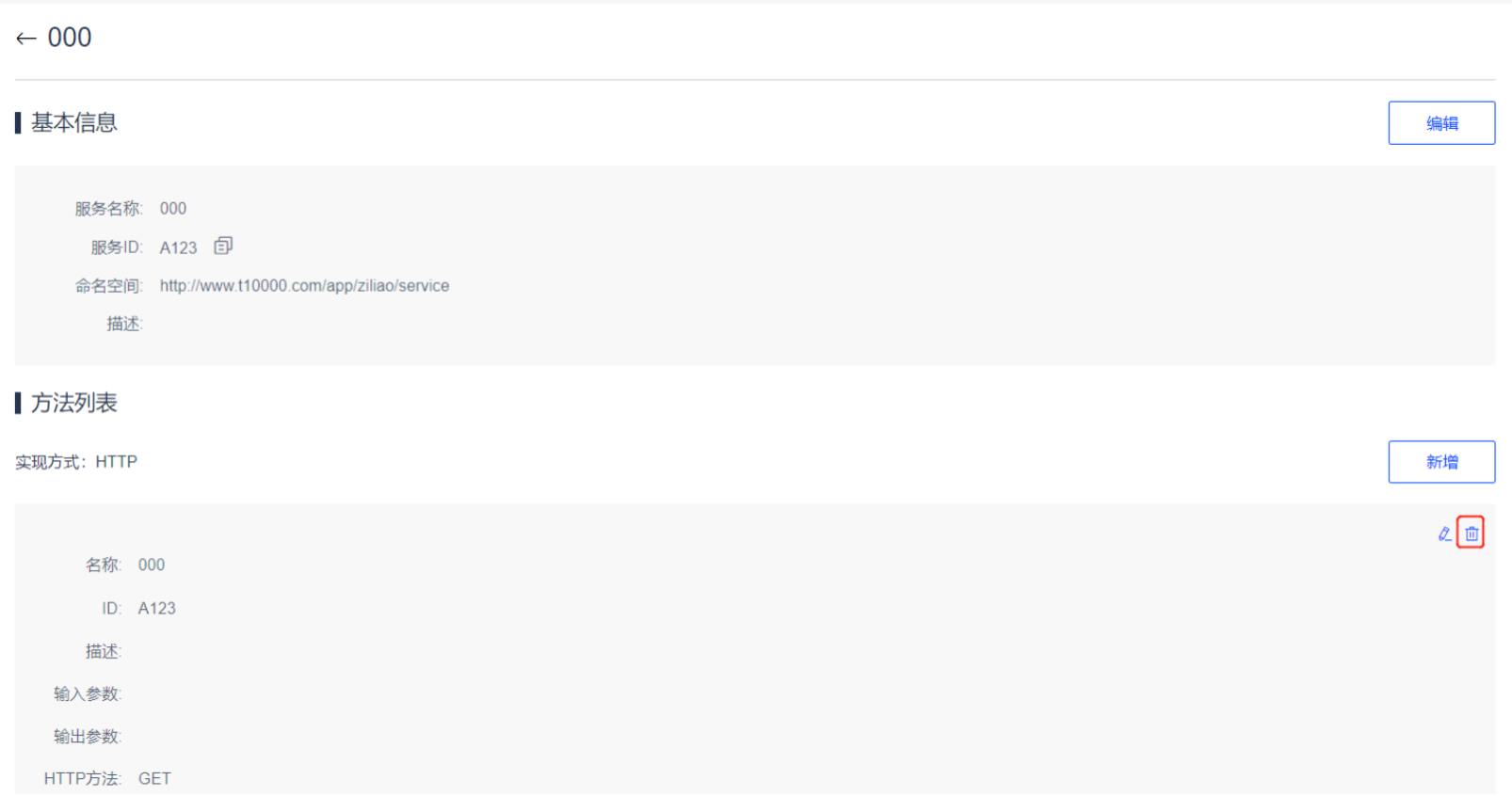

(3)在方法列表区域，单击  图标，弹出确认窗口。

(4)确认要删除的方法后，单击“确定”，完成删除操作。

3.3.6.3 修改服务接口

1.制与指导

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“服务”，显示服务的资源目录树。

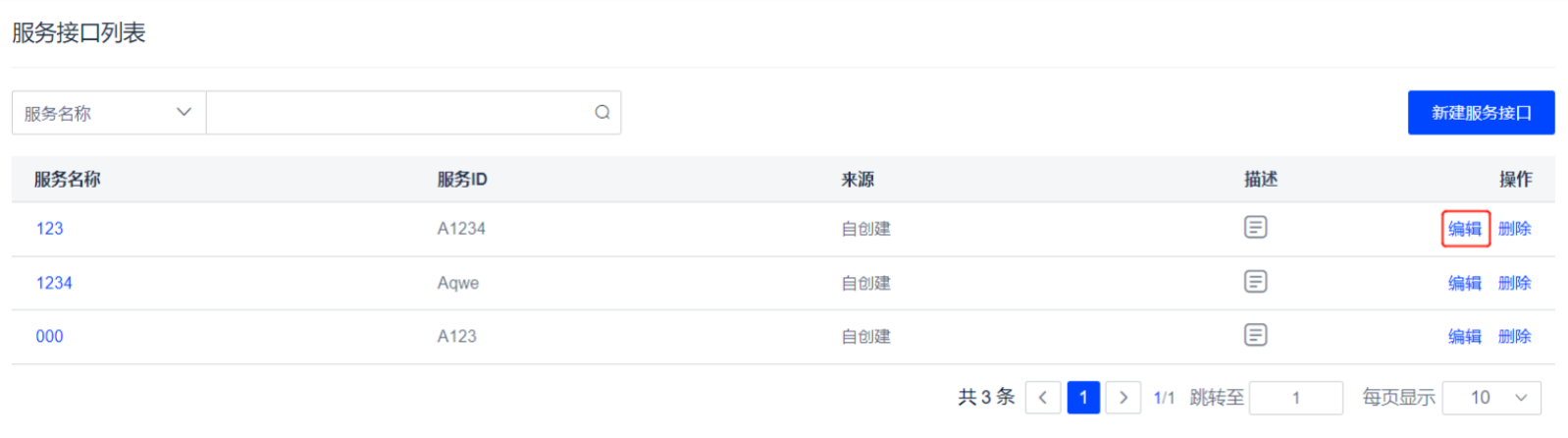

(2)单击服务接口对应操作列的“编辑”，弹出编辑服务接口窗口。

(3)根据需要修改服务接口的名称、描述信息。

(4)单击“确定”，完成修改服务接口操作。

3.3.6.4 删除服务接口

1.限制与指导

2.操作步骤

(1)进入应用编辑器，单击左侧导航栏“服务”，显示服务的资源目录树。

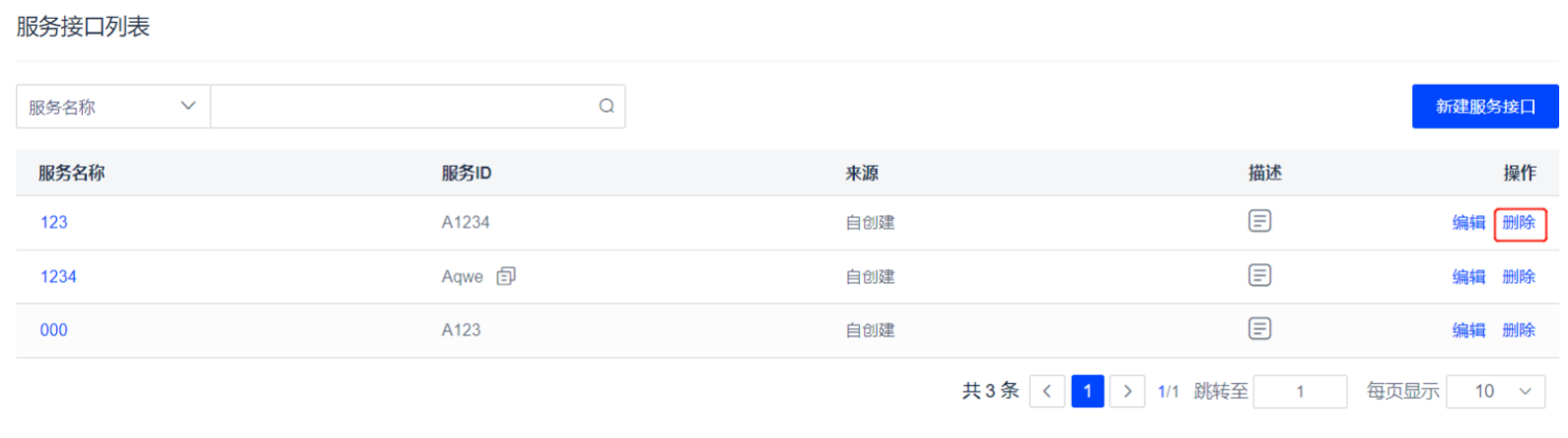

(2)单击服务接口对应操作列的“删除”，弹出确认窗口。

(3)确认要删除的服务接口后，单击“确定”，完成删除操作。

业务资产（PBC）是一个能够被复用的业务场景，它代表一种定义良好的业务能力，业务用户在功能上可以识别这种能力。从技术上讲，PBC是业务对象、交互页面、业务逻辑的有机组合。通过资产对应用进行积累和沉淀，应用可以通过一个或多个资产引用构建，避免反复搭建，进一步提高效率。

(1)登录低代码开发平台， 应用管理 > 应用开发 ，找到需要关联的应用，单击“进入开发”。

(2)单击左侧导航栏中的“引用”，进入引用列表页面。

(3)选择所需的资产或应用，点击引用操作。

低代码平台内置运行观测功能模块，供了指标、链路、日志等多维度数据和观测视图，支持用户对已发布运行的应用进行实时观测、故障发现、问题定位、根因分析。方便用户及时掌握应用运行状况。

总览：支持查看应用基本信息、概览指标

(2)链路：支持查看应用的服务间调用关系、分析性能、定位问题

(3)日志：支持查看应用运行日志。

实例是一组计算资源的集合，在低代码平台，用户可为不同环境创建不同的实例。在部署低代码应用之前需先开通实例。

实例管理页面提供新建、编辑、删除实例等操作。

权限管理模块提供权限策略创建、编辑、删除等操作。系统默认提供应用开发者权限（专注开发应用，有部分管理模块权限）、平台管理员权限（管理模块权限，不参与开发）和系统管理权限（超管角色，拥有所有权限）。

点击新建按钮后，可自定义权限策略。

邮件管理提供邮件服务、邮件模板功能。其中，邮件服务支持用户自定义添加邮件服务配置，邮件服务添加后，在后续的应用开发过程中可以使用该邮件服务，比如，在业务流程的编排中，可以使用邮件服务来向目标群体发送邮件。邮件模板，可提供邮件通知模板构建能力，用户在此处添加的邮件模板，在开发应用过程中的发送邮件设置时可以引用。

审计日志，详细记录了低代码平台中发生的特定事件、操作或活动，并按时间顺序排列。审计日志的目的在于提供可追溯性，确保能够追踪到系统中的任何重要变化或潜在威胁行为，支持事后分析、故障排查、安全调查以及满足合规审查的要求。通过分析审计日志，管理员可以发现潜在的安全漏洞、评估系统的运行状况、判断是否有违反安全策略的行为发生，并据此采取相应的预防和应对措施。
