产品架构

业务流

云服务器通过专线访问用户本地IDC的业务流如下：

(1)用户在控制台创建VPC、子网、路由表、云服务器、边界网关和物理连接等资源。

(2)创建VPC连接，关联边界网关和VPC子网。

(3)创建虚拟接口，关联边界网关和物理连接，同时指定虚拟接口的VLAN，配置虚拟接口的互联地址（云端地址和对端地址）。

(4)配置VPC子网路由表，目的地址为用户IDC的私网地址，下一跳选择边界网关。

(5)配置边界网关路由表，添加双向路由：

出云方向：目的地址为用户IDC私网地址，下一跳为虚拟接口。

入云方向：目的地址为VPC子网地址，下一跳为VPC连接。

云服务器通过BGW VPC互联访问其它VPC业务流如下：

(1)用户在控制台创建2个VPC以及VPC内的子网、路由表、云服务器等资源。

(2)创建边界网关，并创建2个VPC连接，分别关联边界网关和2个VPC的子网。

(3)配置2个VPC的子网路由表，目的地址为对端VPC的私网地址，下一跳选择边界网关。

(4)配置边界网关路由表，添加路由。

访问VPC1方向：目的地址为VPC1私网地址，下一跳为VPC连接1。

访问VPC2方向：目的地址为VPC2子网地址，下一跳为VPC连接2。

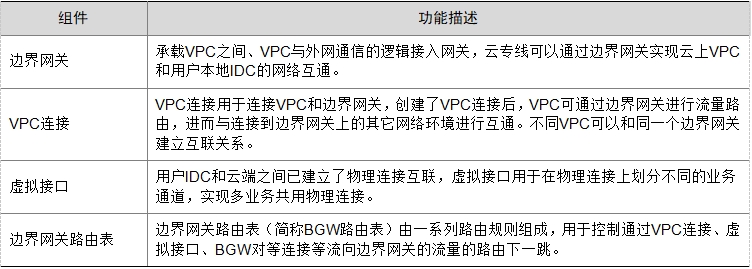

VPC互联

边界网关作为云内VPC之间的逻辑网关，提供不同VPC子网的互通能力以及VPC之间相互隔离的能力，可以帮助用户合理规划和配置云资源。

扩展企业现有数据中心

随着市场推广活动的开展，业务规模呈现爆发式增长，原企业数据中心内可部署的机位有限，最终选择云环境作为弹性手段，实现业务快速部署，满足用户需求。通过边界网关，打通数据中心IDC到云上VPC的内网通信。

多地容灾的高可用架构

通过云环境实现多地容灾的高可用架构部署，无需担心基础设施的部署速度无法满足业务的高速增长，客户可以更多地从稳定性、可靠性等层面寻求从单中心向多中心化发展，通过消除单点故障的可能性，解决单数据中心故障带来的业务风险。支持通过边界网关对等连接，打通数据中心IDC到云上其它区域VPC，或跨区域VPC的内网通信。

您可以通过以下方式来管理边界网关和相关资源：

网络控制台：通过网络控制台可以可视化地管理各种云资源，如边界网关、VPC连接、BGW路由表等。

OpenAPI：通过调用API接口来管理相应的云资源，方便以编程的方式使用。
