本章将指引您使用边界网关实现同区域的云上专有网络VPC互通。

前提条件

您已经在同一个区域创建了2个专有网络VPC，并在VPC内创建云服务器ECS实例并部署了相关服务。

具体操作可参见专有网络VPC 产品文档、云服务器ECS产品文档。

两个专有网络VPC的地址段不能重叠。

两个专有网络VPC内的ECS实例所属的安全组中安全组规则允许两个VPC资源互访。

操作步骤

步骤一：创建边界网关实例

(1)登录控制台。

(2)单击“云服务”页签，在“网络”分类下选择“边界网关 BGW”，进入BGW实例页面。

(3)在BGW实例页面，单击页面右上角的“新建边界网关”，进入新建边界网关页面。

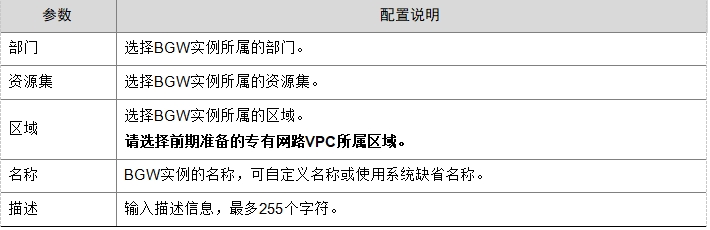

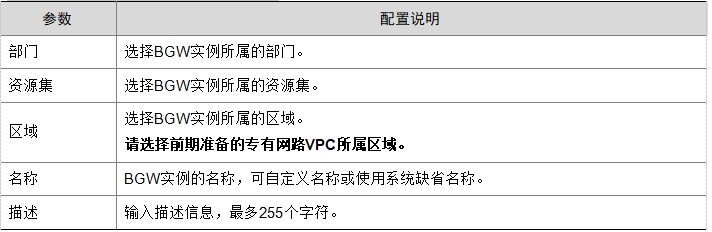

(4)根据下表中的参数说明进行配置。

(5)单击“新建”，完成新建BGW实例操作。

步骤二：创建边界网关路由表

(1)在BGW实例页面，单击左侧导航栏的“BGW路由表”，进入BGW路由表页面。

(2)单击页面右上角的“新建BGW路由表”，进入新建BGW路由表页面。

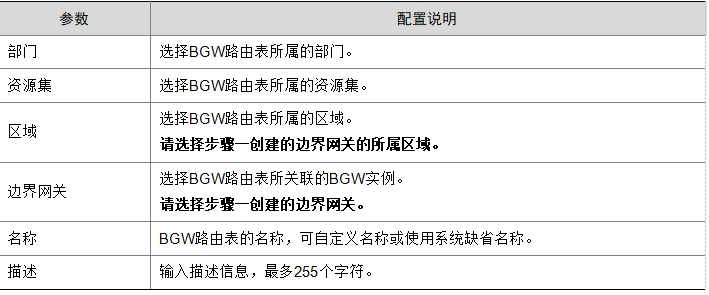

(3)根据下表中的参数说明进行配置。

(5)单击“新建”，完成新建BGW路由表操作。

步骤三：创建VPC连接

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击页面右上角的“新建VPC连接”，进入新建VPC连接页面。

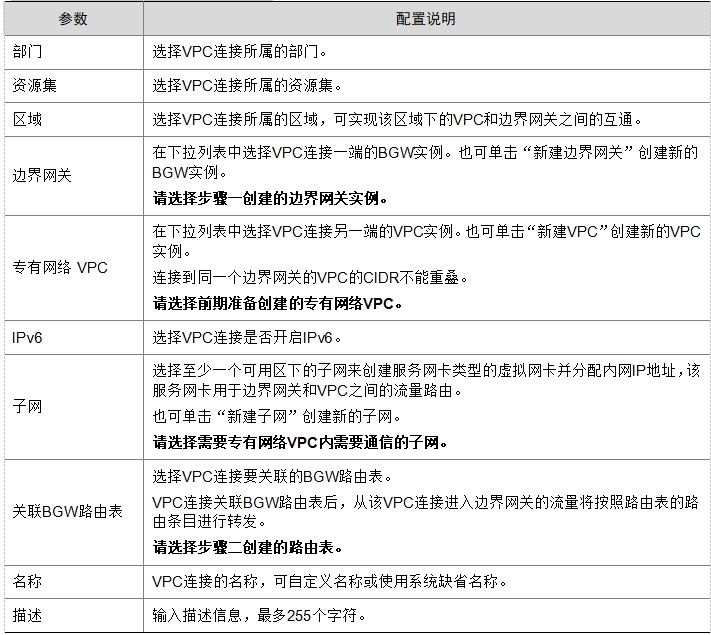

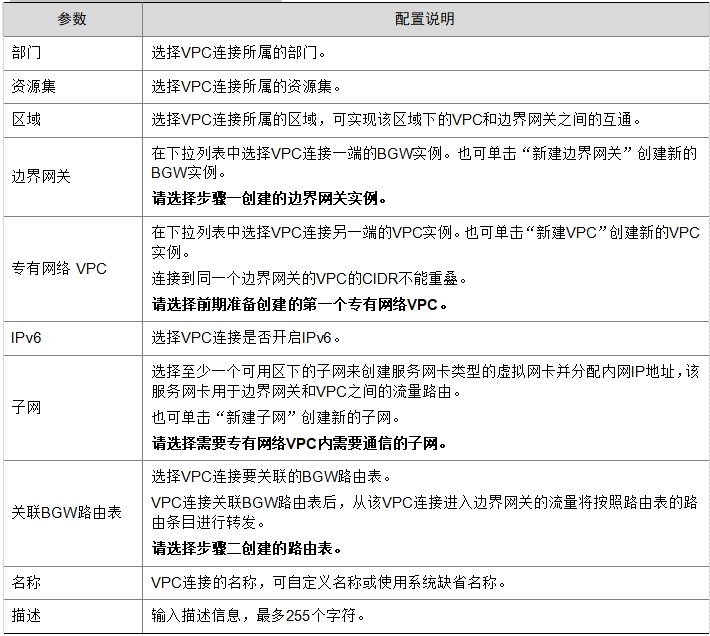

(3)根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建VPC连接操作。

(5)重复步骤1~4创建专有网络VPC2的“VPC连接”。

步骤四：边界网关路由表中配置到VPC1的路由

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。

(4)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。

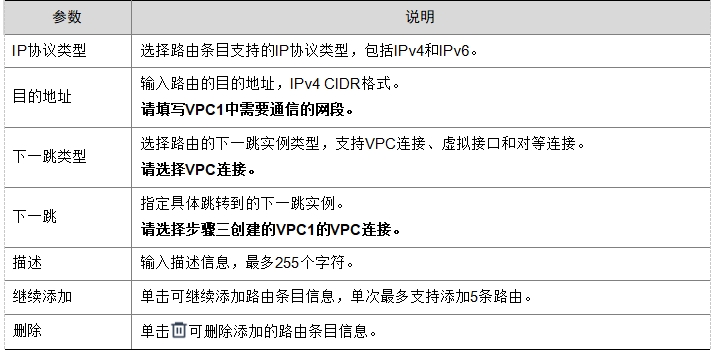

(5)根据下表中的参数说明配置路由信息。

(6)单击“确定”，完成添加静态路由。

步骤五：边界网关路由表中配置到VPC2的路由

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。

(4)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。

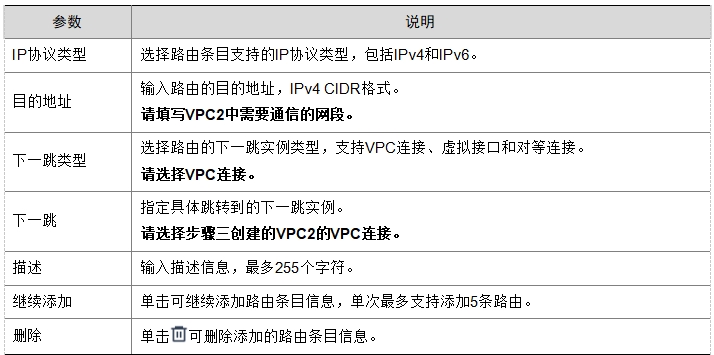

(5)根据下表中的参数说明配置路由信息。

(6)单击“确定”，完成添加静态路由。

步骤六：VPC子网路由表中配置路由

(1)在专有网络页面，单击左侧导航栏的“VPC路由表”，默认进入子网路由表页签页面。

(2)单击VPC内子网关联的路由表ID链接，进入该路由表的基本信息页面。

(3)在路由表条目列表区域，单击“添加自定义路由”，弹出添加自定义路由窗口。

(4)根据下表中的参数说明配置路由信息。

(5)单击“确定”，完成添加自定义路由操作。

本章将指引您使用边界网关实现同区域的云下数据中心（IDC）和云上专有网络VPC互通。

前提条件

您已经在IDC所属地域的云上创建了1个专有网络VPC，并在VPC内创建云服务器ECS实例并部署了相关服务。

具体操作可参见专有网络VPC 产品文档、云服务器ECS产品文档。

云下数据中心IDC和云上VPC互通的地址段不重叠。

专有网络VPC内的ECS实例所属的安全组中安全组规则允许IDC资源的访问。

您已经申请了云专线并已经完成部署，并创建了物理连接实例。

具体操作可参见云专线DC产品文档。

操作步骤

步骤一：创建边界网关实例

(1)登录控制台。

(2)单击“云服务”页签，在“网络”分类下选择“边界网关 BGW”，进入BGW实例页面。

(3)在BGW实例页面，单击页面右上角的“新建边界网关”，进入新建边界网关页面。

(4)根据下表中的参数说明进行配置。

(5)单击“新建”，完成新建BGW实例操作。

步骤二：创建边界网关路由表

(1)在BGW实例页面，单击左侧导航栏的“BGW路由表”，进入BGW路由表页面。

(2)单击页面右上角的“新建BGW路由表”，进入新建BGW路由表页面。

(3)根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建BGW路由表操作。

步骤三：创建VPC连接

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击页面右上角的“新建VPC连接”，进入新建VPC连接页面。

根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建VPC连接操作。

步骤四：创建虚拟接口

(1)在BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。

(2)单击页面右上角的“新建虚拟接口”，进入新建虚拟接口页面。

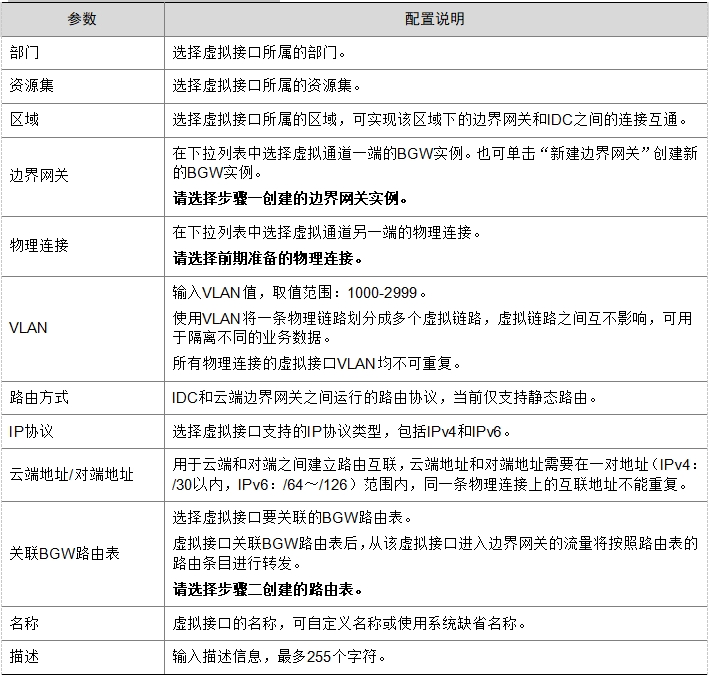

(3)根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建虚拟接口操作。

步骤五：边界网关路由表中配置到VPC的路由

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。

(4)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。

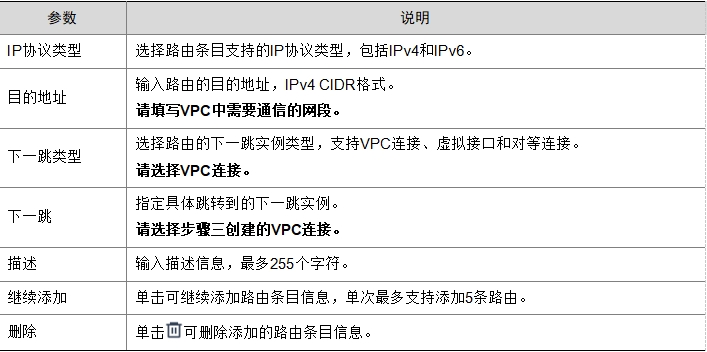

(5)根据下表中的参数说明配置路由信息。

(6)单击“确定”，完成添加静态路由。

步骤六：边界网关路由表中配置到本地数据中心的路由

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。

(4)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。

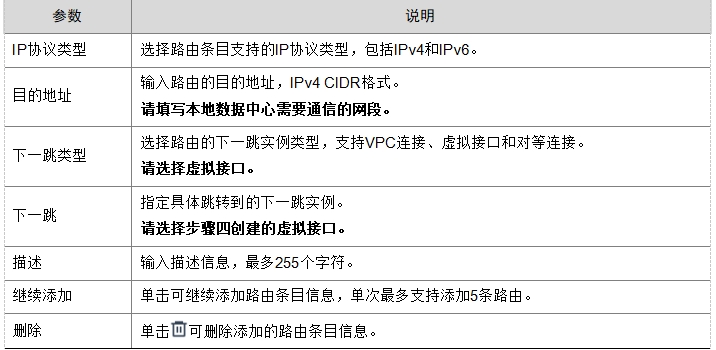

(5)根据下表中的参数说明配置路由信息。

(6)单击“确定”，完成添加静态路由。

步骤七：VPC子网路由表中配置路由

(1)在专有网络页面，单击左侧导航栏的“VPC路由表”，默认进入子网路由表页签页面。

(2)单击VPC内子网关联的路由表ID链接，进入该路由表的基本信息页面。

(3)在路由表条目列表区域，单击“添加自定义路由”，弹出添加自定义路由窗口。

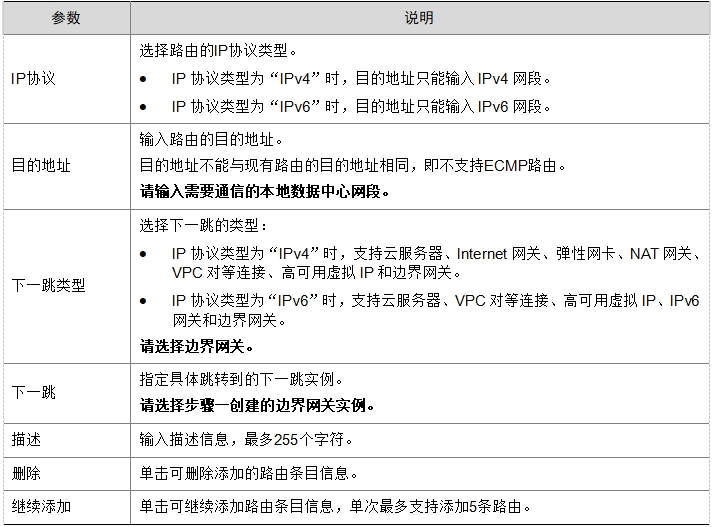

(4)根据下表中的参数说明配置路由信息。

(5)单击“确定”，完成添加自定义路由操作。
