边界网关（Border GateWay，简称BGW），是承载VPC之间、VPC与外网通信的逻辑接入网关，是VPC之间、VPC和外网之间的转发桥梁。

简介

如果您要通过边界网关访问外网或为外网提供服务，则需要先新建BGW实例。

操作步骤

(1)在BGW实例页面，单击页面右上角的“新建边界网关”，进入新建边界网关页面。

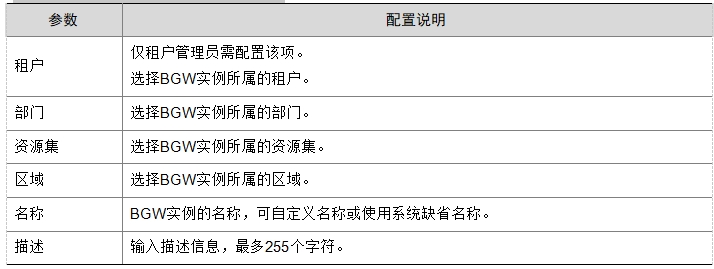

(2)根据下表中的参数说明进行配置。

(3)单击“新建”，完成新建BGW实例操作。

1.简介

本文介绍如何查看BGW实例资源概况及单个BGW实例的详情信息。

若BGW实例列表由于列项过多而无法显示在同一页面时，可通过定制列操作，自定义BGW实例列表要显示的列项信息，方便查看。

2.在BGW实例列表查看实例信息

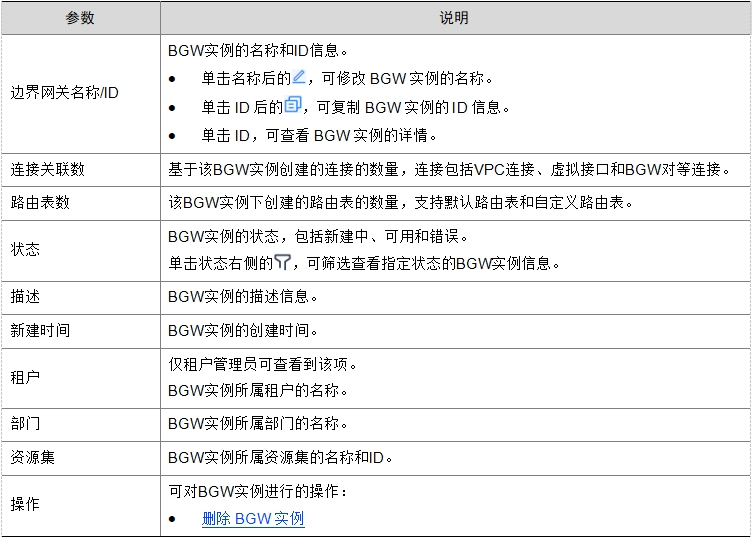

在BGW实例页面，您可以查看所选区域下已有的BGW实例信息，具体参数说明如下表所示。

3.定制BGW实例列表

(1)在BGW实例页面，单击页面右上角的，在弹出的下拉窗口中选择一个或多个要显示/隐藏的列名。

(2)单击“确定”，完成定制BGW实例列表操作。

4.查看BGW实例详情

在BGW实例页面，单击BGW实例的ID，进入该BGW实例的详情页面，可查看如下信息：

基本信息：包含BGW实例的名称、ID、区域等信息。

BGW路由表：查看该BGW实例下关联的路由表信息。

连接：查看基于该BGW实例创建的边界网关连接信息。

简介

当您确认边界网关不需要继续使用时，您可以随时删除BGW实例。

限制与指导

当BGW实例的连接关联数不为0时，无法删除该边界网关实例，请先删除该实例关联的各类型连接实例后，再进行删除操作。

操作步骤

(1)在BGW实例页面，单击BGW实例对应操作列的“删除”，弹出确认窗口。

(2)确认要删除的BGW实例信息无误后，单击“确定”，即可删除该BGW实例。

边界网关路由表（简称BGW路由表）由一系列路由规则组成，用于控制通过VPC连接、虚拟接口、BGW对等连接等流向边界网关的流量的路由下一跳地址。

创建BGW实例时系统会自动生成一张默认BGW路由表，您也可以创建自定义BGW路由表。

简介

支持创建自定义BGW路由表。

一个BGW实例可以拥有多个BGW路由表，通过将VPC连接关联至不同的BGW路由表，可以实现网络的灵活互通和隔离。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“BGW路由表”，进入BGW路由表页面。

(2)单击页面右上角的“新建BGW路由表”，进入新建BGW路由表页面。

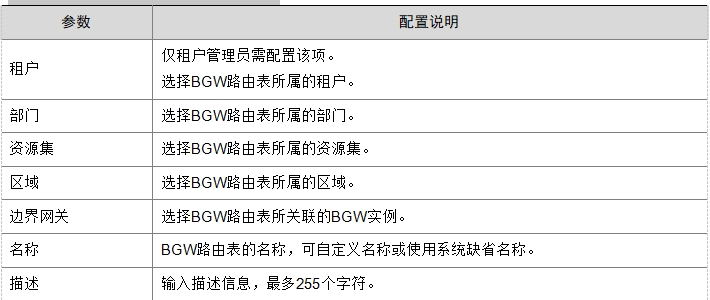

(3)根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建BGW路由表操作。

1.简介

本文介绍如何查看BGW路由表资源概况及单个BGW路由表的详情信息。

若BGW路由表列表由于列项过多而无法显示在同一页面时，可通过定制列操作，自定义BGW路由表列表要显示的列项信息，方便查看。

2.在BGW路由表列表查看实例信息

(1)在BGW实例页面，单击左侧导航栏的“BGW路由表”，进入BGW路由表页面。

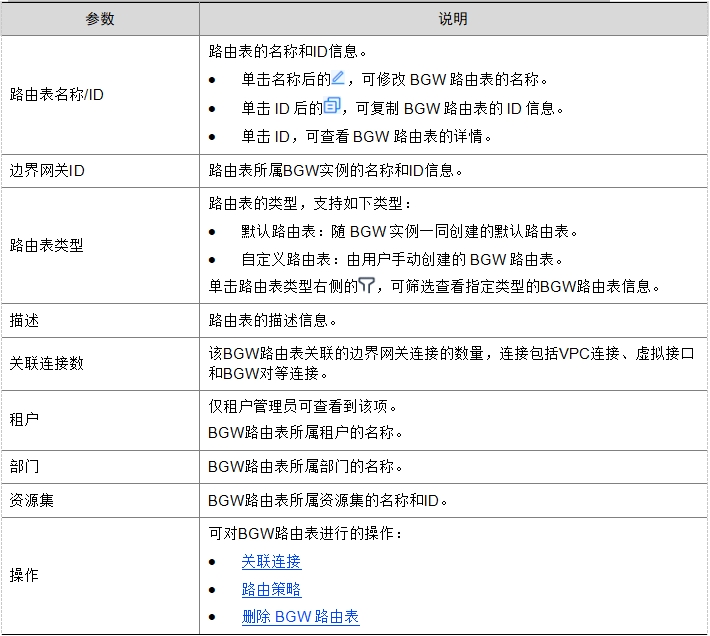

(2)您可以查看所选区域下已有的BGW路由表信息，具体参数说明如下表所示。

3.定制BGW路由表列表

(1)在BGW实例页面，单击左侧导航栏的“BGW路由表”，进入BGW路由表页面。

(2)单击页面右上角的，在弹出的下拉窗口中选择一个或多个要显示/隐藏的列名。

(3)单击“确定”，完成定制BGW实例列表操作。

4.查看BGW实例详情

(1)在BGW实例页面，单击左侧导航栏的“BGW路由表”，进入BGW路由表页面。

(2)单击BGW路由表的ID，进入该BGW路由表的详情页面，可查看如下信息：

基本信息：包含BGW路由表的名称、ID、区域、类型等信息。

路由表条目：查看该BGW路由表下的路由条目信息，当前仅支持静态路由。

关联连接：查看基于该BGW路由表关联的边界网关连接信息。

3.3.4.1 查看关联连接

简介

可查看BGW路由表所关联的边界网关连接的信息，连接包括VPC连接、虚拟接口和BGW对等连接。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“BGW路由表”，进入BGW路由表页面。

(2)单击BGW路由表对应操作列的“关联连接”，进入该BGW路由表的详情页面，可在页面下方的关联连接页签中查看连接信息。

3.3.4.2 BGW路由表关联连接

简介

可将BGW路由表关联边界网关连接（包括VPC连接、虚拟接口、边界网关对等连接），关联后，从连接进入BGW的流量将按照该BGW路由表的路由规则进行转发。

限制与指导

一个连接只能关联一张BGW路由表。

在关联连接窗口，若选择一个已关联了BGW路由表的连接，则该连接会自动与原BGW路由表解除关联，并与当前BGW路由表进行关联，请确认对业务可能造成的影响，请谨慎操作。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“关联连接”，进入该BGW路由表详情的关联连接页签。

(4)单击“关联连接”，弹出关联连接窗口。

(5)选择要与该BGW路由表进行关联的一个或多个连接。

(6)单击“确定”，完成BGW路由表关联连接操作。

1.简介

路由策略即路由表条目，BGW路由表目前仅支持静态路由。

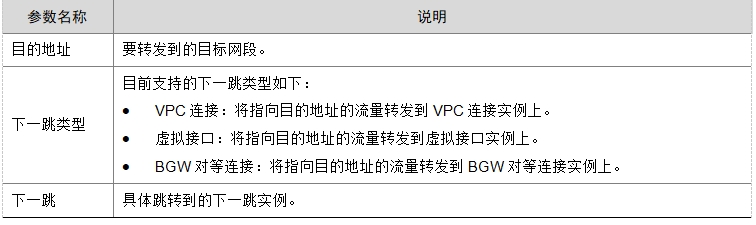

路由表条目即路由规则，路由表通过路由规则来决定网络流量的走向。路由规则由目的地址、下一跳类型、和下一跳组成，具体说明请见下表。

2.查看路由表条目

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。可在页面下方的路由表条目页签中查看路由表条目信息。

3.添加静态路由

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。

(4)在路由表条目页签，单击“添加静态路由”，弹出添加路由窗口。

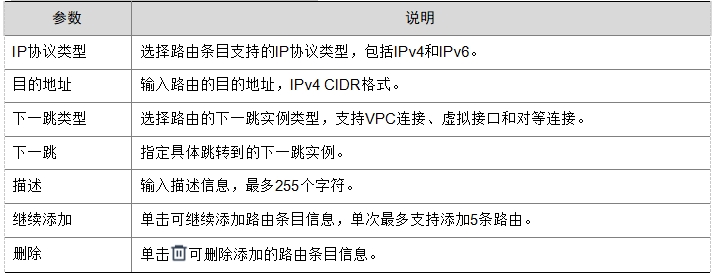

(5)根据下表中的参数说明配置路由信息。

(6)单击“确定”，完成添加静态路由。

4.删除路由表条目

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“路由策略”，进入该BGW路由表的详情页面。

(4)在路由表条目页签，单击路由条目对应操作列的“删除”，弹出删除确认窗口。

(5)确认要删除的路由信息无误后，单击“确定”，即可删除该路由条目。

限制与指导

默认的BGW路由表不允许删除。

若BGW路由表已关联连接，则需先将与其关联的连接更换路由表后，再进行删除操作。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“边界网关 BGW”，进入BGW实例页面。

(2)在左侧导航栏选择“BGW路由表”，进入BGW路由表页面。

(3)单击BGW路由表对应操作列的“删除”，弹出删除确认窗口。

(4)确认要删除的BGW路由表信息无误后，单击“确定”，即可删除该BGW路由表。

VPC连接用于连接VPC和边界网关，创建了VPC连接后，VPC可通过边界网关进行流量路由，进而与连接到边界网关上的其它网络环境进行互通。

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击页面右上角的“新建VPC连接”，进入新建VPC连接页面。

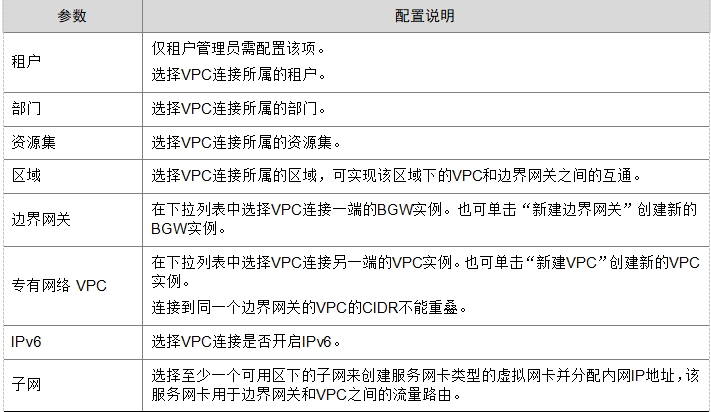

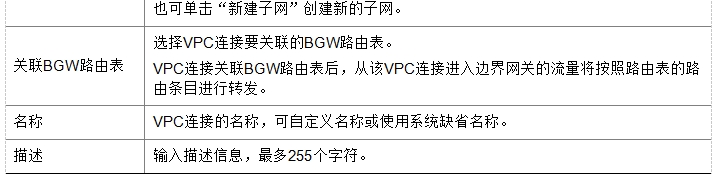

(3)根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建VPC连接操作。

1.简介

本文介绍如何查看VPC连接资源概况及单个VPC连接的详情信息。

若VPC连接列表由于列项过多而无法显示在同一页面时，可通过定制列操作，自定义VPC连接列表要显示的列项信息，方便查看。

2.在VPC连接列表查看实例信息

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

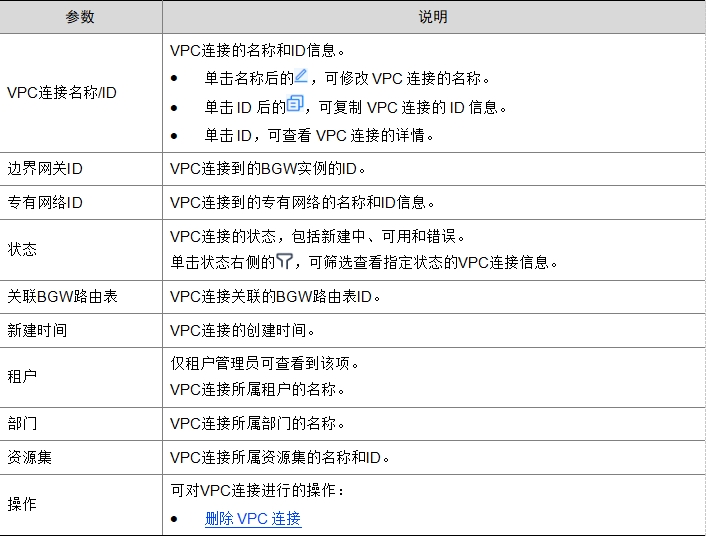

(2)您可以查看所选区域下已有的VPC连接信息，具体参数说明如下表所示。

3.定制VPC连接列表

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击页面右上角的，在弹出的下拉窗口中选择一个或多个要显示/隐藏的列名。

(3)单击“确定”，完成定制VPC连接列表操作。

4.查看VPC连接详情

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击VPC连接的ID，进入该VPC连接的详情页面，可查看如下信息：

基本信息：包含VPC连接的基本信息及VPC连接创建的服务网卡所属的子网信息。

监控信息：包含VPC连接的监控信息。

1.简介

VPC连接支持启用/停用IPv6功能，您可根据实际组网环境进行配置。

2.启用IPv6

简介

VPC连接启用IPv6后，可以通过边界网关进行IPv6通信。

前提条件

VPC连接使用的子网均已分配IPv6网段。

VPC连接未启用IPv6功能。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击VPC连接的ID，进入该VPC连接的详情页面。

(3)在基本信息区域，单击IPv6后的“启用IPv6”，弹出启用IPv6窗口。

(4)单击“确定”，完成启用IPv6操作。

3.停用IPv6

简介

VPC连接停用IPv6后，将不能通过边界网关进行IPv6通信。

前提条件

VPC连接已启用IPv6功能。

限制与指导

停用IPv6会导致IPv6业务中断，请谨慎操作。

停用IPv6后，若子网路由表中存在将该BGW作为下一跳的路由条目，则该路由条目状态会变为“blackhole”，表示黑洞路由，去往该路由条目指定目的地址的数据包将被丢弃。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击VPC连接的ID，进入该VPC连接的详情页面。

(3)在基本信息区域，单击IPv6后的“停用IPv6”，弹出停用IPv6窗口。

(4)单击“确定”，完成停用IPv6操作。

1.简介

创建VPC连接时，VPC连接会在所指定的可用区子网中创建一块服务网卡类型的虚拟网卡（下文简称“服务网卡”），用于边界网关和VPC之间的流量路由。

VPC连接详情页面的子网列表，展示该VPC连接创建的服务网卡信息，支持添加新子网创建服务网卡、修改创建服务网卡的子网信息、删除子网创建的服务网卡。

2.添加子网

简介

支持为VPC连接在更多的可用区子网中创建服务网卡，实现更高的业务可用性和更低的访问延迟。

限制与指导

每个可用区中仅能选择一个子网来创建服务网卡。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击VPC连接的ID，进入该VPC连接的详情页面。

(3)在子网列表区域，单击“添加子网”，弹出添加子网窗口。

(4)选择可用区及其下的子网。

(5)单击“确定”，完成添加子网操作。

3.修改子网

简介

支持为VPC连接修改可用区中创建服务网卡的子网。

限制与指导

修改子网可能会导致业务中断或访问时延增加，请谨慎操作。

每个可用区中仅能选择一个子网来创建服务网卡。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击VPC连接的ID，进入该VPC连接的详情页面。

(3)在子网列表区域，单击子网对应操作列的“编辑”，弹出编辑子网窗口。

(4)在下拉列表中选择目标子网。

(5)单击“确定”，完成修改服务网卡所属子网操作。

4.删除子网

限制与指导

删除子网可能会导致业务中断或访问时延增加，请谨慎操作。

若VPC连接下只有一个可用区子网，则不支持删除该子网。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击VPC连接的ID，进入该VPC连接的详情页面。

(3)在子网列表区域，单击子网对应操作列的“删除”，弹出删除确认窗口。

(4)确认要删除的子网信息无误后，单击“确定”，即可删除该子网。

简介

当您确认VPC连接不需要继续使用时，您可以随时删除VPC连接实例。

限制与指导

删除VPC连接可能会导致业务中断，请谨慎操作。

VPC连接删除后，BGW路由表规则中使用该VPC连接作为下一跳的路由条目状态会变为“blackhole”，表示黑洞路由，去往该路由条目指定目的地址的数据包将被丢弃。

VPC连接删除后，子网路由表规则中使用该连接对应的BGW实例作为下一跳的路由条目状态会变为“blackhole”，表示黑洞路由，去往该路由条目指定目的地址的数据包将被丢弃。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“VPC连接”，进入VPC连接页面。

(2)单击VPC连接对应操作列的“删除”，弹出确认窗口。

(3)确认要删除的VPC连接信息无误后，单击“确定”，即可删除该VPC连接。

用户IDC和云端之间已建立了物理连接互联，虚拟接口用于在物理连接上划分不同的业务通道，实现多业务共用物理连接。

前提条件

已创建物理连接。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。

(2)单击页面右上角的“新建虚拟接口”，进入新建虚拟接口页面。

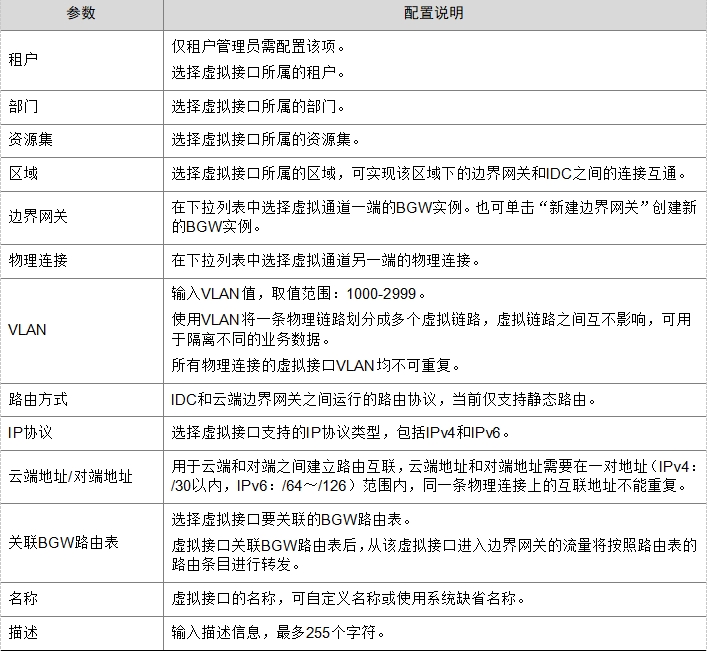

(3)根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建虚拟接口操作。

1.简介

本文介绍如何查看虚拟接口资源概况及单个虚拟接口的详情信息。

若虚拟接口列表由于列项过多而无法显示在同一页面时，可通过定制列操作，自定义虚拟接口列表要显示的列项信息，方便查看。

2.在虚拟接口列表查看实例信息

(1)在BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。

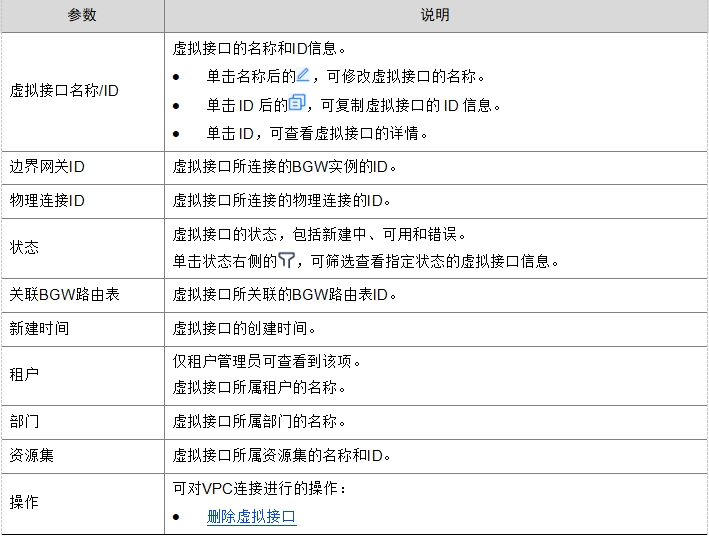

(2)您可以查看所选区域下已有的虚拟接口信息，具体参数说明如下表所示。

3.定制虚拟接口列表

(1)在BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。

(2)单击页面右上角的，在弹出的下拉窗口中选择一个或多个要显示/隐藏的列名。

(3)单击“确定”，完成定制虚拟接口列表操作。

4.查看虚拟接口详情

(1)在BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。

(2)单击虚拟接口的ID，进入该虚拟接口的详情页面，可查看如下信息：

基本信息：虚拟接口的基本信息和网络配置信息。

监控信息：虚拟接口的监控信息，包括虚拟接口接收带宽、发送带宽、接收报文速率和发送报文速率等。

简介

支持对已创建的虚拟接口的网络配置进行修改，包括VLAN、路由方式、云端地址和对端地址信息。

限制与指导

修改网络配置可能会导致业务中断，请谨慎操作。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。

(2)单击虚拟接口的ID，进入该虚拟接口的详情页面。

(3)在网络配置区域，单击“编辑网络配置”，弹出编辑网络配置窗口。

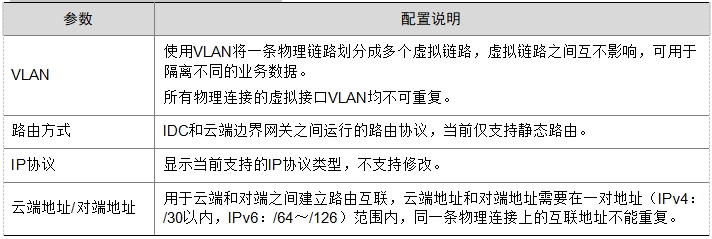

(4)根据下表中的参数说明进行配置。

(5)单击“确定”，完成修改网络配置操作。

简介

当您确认虚拟接口不需要继续使用时，您可以随时删除虚拟接口实例。

限制与指导

删除虚拟接口可能会导致业务中断，请谨慎操作。

虚拟接口删除后，BGW路由表规则中使用该虚拟接口作为下一跳的路由条目状态会变为“blackhole”，表示黑洞路由，去往该路由条目指定目的地址的数据包将被丢弃。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“虚拟接口”，进入虚拟接口页面。

(2)单击虚拟接口对应操作列的“删除”，弹出确认窗口。

(3)确认要删除的虚拟接口信息无误后，单击“确定”，即可删除该虚拟接口。

什么是BGW对等连接

边界网关对等连接（简称BGW对等连接）用于连接跨区域的两个边界网关，可实现连接到边界网关上的其他网络环境之间的互通，支持跨区域VPC互访、专线访问跨区域VPC的场景。

BGW对等连接状态

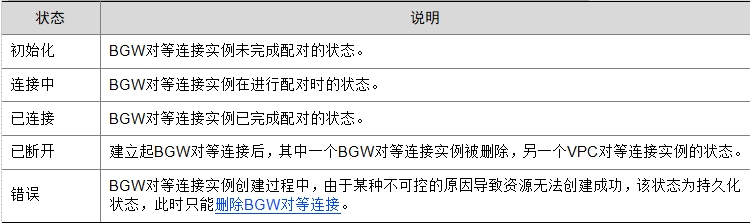

在不同的连接阶段，BGW对等连接的状态也不同，具体说明如下表所示：

(1)在BGW实例页面，单击左侧导航栏的“BGW对等连接”，进入BGW对等连接页面。

(2)单击页面右上角的“新建BGW对等连接”，进入新建BGW对等连接页面。

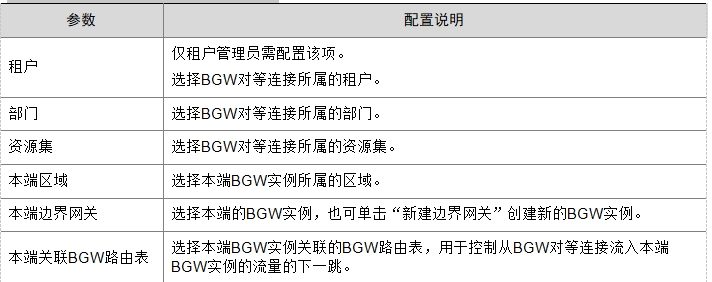

(3)根据下表中的参数说明进行配置。

(4)单击“新建”，完成新建BGW对等连接操作。

1.简介

本文介绍如何查看BGW对等连接资源概况及单个BGW对等连接的详情信息。

若BGW对等连接列表由于列项过多而无法显示在同一页面时，可通过定制列操作，自定义BGW对等连接列表要显示的列项信息，方便查看。

2.在BGW对等连接列表查看实例信息

(1)在BGW实例页面，单击左侧导航栏的“BGW对等连接”，进入BGW对等连接页面。

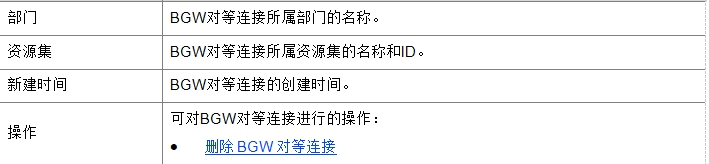

(2)您可以查看所选区域下已有的BGW对等连接信息，具体参数说明如下表所示。

3.定制BGW对等连接列表

(1)在BGW实例页面，单击左侧导航栏的“BGW对等连接”，进入BGW对等连接页面。

(2)单击页面右上角的，在弹出的下拉窗口中选择一个或多个要显示/隐藏的列名。

(3)单击“确定”，完成定制BGW对等连接列表操作。

4.查看BGW对等连接详情

(1)在BGW实例页面，单击左侧导航栏的“BGW对等连接”，进入BGW对等连接页面。

(2)单击BGW对等连接的ID，进入该BGW对等连接的详情页面，可查看如下信息：

基本信息：包含BGW对等连接的名称、ID、状态等信息。

连接信息：包含BGW对等连接的本端区域、本端边界网关、本端关联BGW路由表、对端区域和对端边界网关信息。

简介

当您确认BGW对等连接不需要继续使用时，您可以随时删除BGW对等连接实例。

限制与指导

删除BGW对等连接可能会导致业务中断，请谨慎操作。

BGW对等连接删除后，BGW路由表规则中使用该BGW对等连接作为下一跳的路由条目状态会变为“blackhole”，表示黑洞路由，去往该路由条目指定目的地址的数据包将被丢弃。

BGW对等连接删除后，对端BGW路由表规则中使用该连接对端的BGW对等连接作为下一跳的路由条目状态会变为“blackhole”，表示黑洞路由，去往该路由条目指定目的地址的数据包将被丢弃。

操作步骤

(1)在BGW实例页面，单击左侧导航栏的“BGW对等连接”，进入BGW对等连接页面。

(2)单击BGW对等连接对应操作列的“删除”，弹出确认窗口。

(3)确认要删除的BGW对等连接信息无误后，单击“确定”，即可删除该BGW对等连接。
